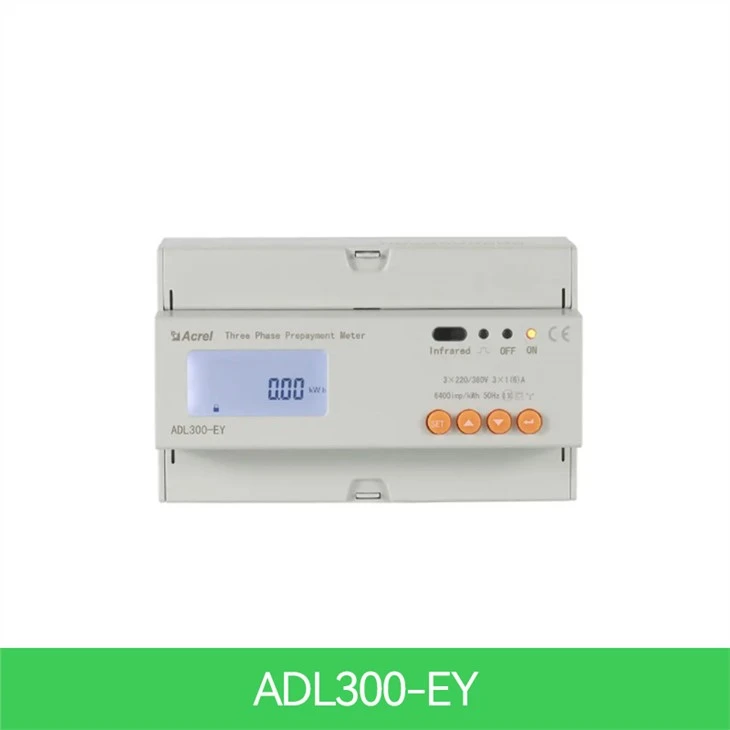

থ্রি ফেজ প্রিপেইড এনার্জি মিটার

● Measurement: 3-phase kWh (Class 0.5s), kVarh, Active Power, Reactive Power, Current, Voltage and etc
● Rated Voltage: 3x380456V AC 4565Hz (Voltage Signal Input also served as Power Supply of Meter)
● Rated Current: 3x10(80)A AC (Direct Connection); 3x1(6)A AC (Connected via CTs)
● Communication: RS485 (MODBUS-RTU); Infrared
● Auto Control: Built-in Holding Relay for Switch On-off Control
● Multi-rateMulti-tariff: 4 Tariff Rates (Spike, Peak, Valley and Flat kWh Unit Price)

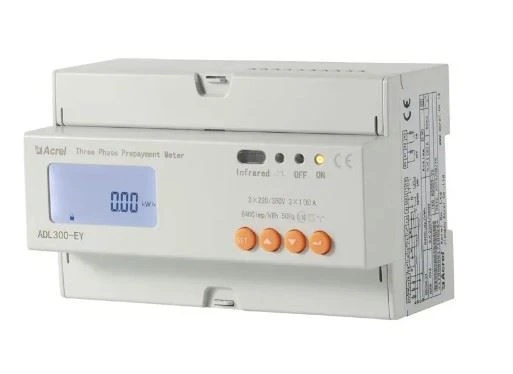

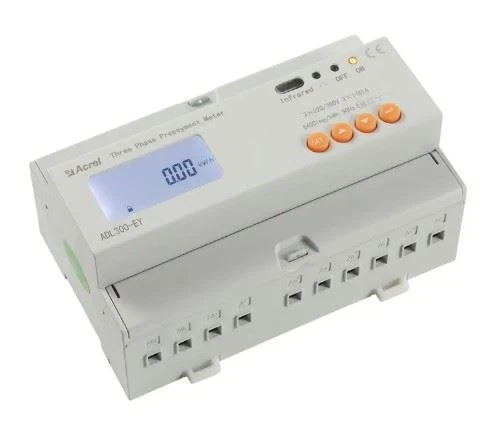

● Model: ADL300-EY

বর্ণনা

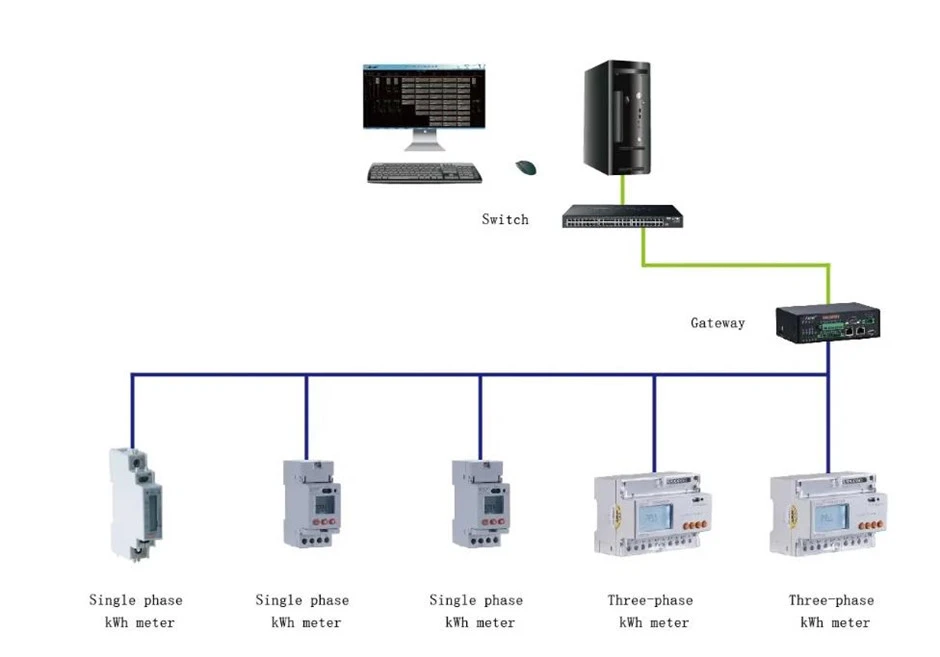

এই মুহূর্তে Acrel-এর তিনটি প্রিপেইড এনার্জি মিটার রয়েছে, ADL100-EY সিঙ্গেল ফেজ প্রিপেইড মিটার সহ ইন্ট্রো-কন্ট্রোল, ADL300-EY থ্রি-ফেজ প্রিপেইড মিটার ইন্ট্রো-কন্ট্রোল সহ, এবং ADF400L প্রিপেইড এনার্জি মিটার, এগুলি 50 Hz ফ্রিকোয়েন্সিতে যথাক্রমে একক এবং তিন-ফেজ সক্রিয় শক্তি গণনা করার জন্য ব্যাপকভাবে ব্যবহৃত হয়। মিটারে প্রিপেইড, লোড কন্ট্রোলিং এবং RS485 কমিউনিকেশন ইত্যাদি ফাংশন রয়েছে। মিটারের ভিতরে কারেন্ট চালু বা বন্ধ করার জন্য একটি ছোট হোল্ডিং ব্রেক আছে। Acrel IoT EMS প্ল্যাটফর্মের সাথে রিমোট কন্ট্রোল পাওয়ার উপলব্ধি করতে পারে। এই মিটারগুলি IEC62053-21, IEC62053-22 মানগুলিতে ইলেকট্রনিক পাওয়ার মিটারগুলির সম্পর্কিত প্রযুক্তিগত প্রয়োজনীয়তাগুলি পূরণ করে৷

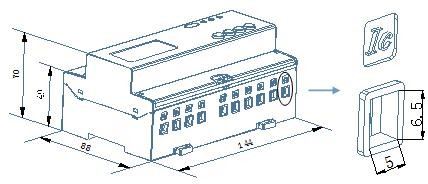

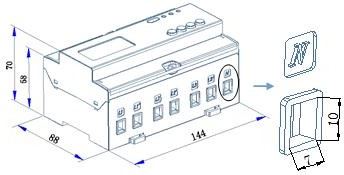

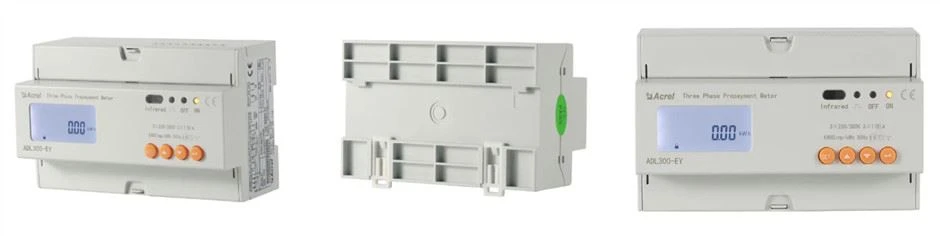

চেহারা

পরামিতি

টেকনিক্যাল প্যারামিটার		ADL300-EY
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	রেফারেন্স ভোল্টেজ	3220/380V
	রেফারেন্স ফ্রিকোয়েন্সি	50Hz
	খরচ	<4va(each>
কারেন্ট	ইনপুট বর্তমান	1(6)A,10(80)A
	কারেন্ট শুরু হচ্ছে	সরাসরি সংযোগ করুন: {{0}}.004 Ib, CT এর মাধ্যমে সংযোগ করুন: 0.002In
	খরচ	<4va (maximum="">
মাপা কর্মক্ষমতা	এর যথার্থতা পরিমাপ	0.5s ক্লাস
ঘড়ির সঠিকতা		ত্রুটি 0.5s/d এর চেয়ে কম বা সমান
সক্রিয় পালস	নাড়ির প্রস্থ	80ms±20ms
সক্রিয় পালস	পালস ধ্রুবক	6400imp/kWh, 400 imp/kWh
যোগাযোগ চালু	ইন্টারফেস	RS485(A প্লাস ,B-)
	সংযোগ মোড	ঝাল পাকান জোড়া কন্ডাক্টর
	প্রোটোকল	মডবাস-আরটিইউ

ফাংশন

ফাংশনের নাম	ফাংশন বিবরণ		ফাংশন প্রদান
	ADL300-EY	ADL100-EY
kWh এর পরিমাপ	মোট সক্রিয় kWh (মোট ইতিবাচক এবং নেতিবাচক)		■
বৈদ্যুতিক পরিমাপ পরামিতি	U,I,P,Q,S,PF,F		■
প্রি-প্রদত্ত মোড	RS485 যোগাযোগ প্রিপেইড রিচার্জ, ডেটা এনক্রিপশনের মাধ্যমে		■
নিয়ন্ত্রণ	অর্জনের জন্য-উচ্চ-ক্ষমতা সাব-হোল্ডিং রিলেতে নির্মিত লোড অন-অফ কন্ট্রোল		■
LCD প্রদর্শন	8 বিট সেকশন এলসিডি ডিসপ্লে		■
যোগাযোগ	যোগাযোগ ইন্টারফেস: RS485, যোগাযোগ প্রোটোকল: MODBUS-RTU		■
বহু-শুল্ক	4টি শুল্ক হার, দিনে 14-বারের ব্যবধান		□F
