বিমূর্ত
বৈদ্যুতিক সার্কিট, যন্ত্রপাতি এবং বৈদ্যুতিক অগ্নি দুর্ঘটনার জন্য স্থল ফল্ট সুরক্ষা ক্রমবর্ধমান দৈনন্দিন প্রয়োজনীয়তা হয়ে উঠছে। ব্যবহারকারীর প্রধান শক্তি-খরচকারী নোডগুলির জন্য, একটি রিয়েল টাইমে প্রতিটি শক্তি ব্যবহারকারী সার্কিটের অবশিষ্ট বর্তমান অবস্থা পর্যবেক্ষণ করার জন্য একটি অবশিষ্ট বর্তমান রিলে ডিজাইন এবং ইনস্টল করা হয়। শক্তির ব্যবহার এবং সংশ্লিষ্ট পাওয়ার পরামিতিগুলির রিয়েল-টাইম পর্যবেক্ষণের মাধ্যমে, শক্তি ব্যবহারের নিরাপত্তা, নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণ দক্ষতা উন্নত হয়, রক্ষণাবেক্ষণের শ্রম ব্যয় হ্রাস পায় এবং অবশিষ্টাংশের অপ্রয়োজনীয় পর্যবেক্ষণ উপলব্ধি করা হয়। শক্তির ব্যবহার, ডেটা সংগ্রহ এবং অ্যালার্মের রিয়েল-টাইম মনিটরিংয়ের মাধ্যমে, বিদ্যুৎ বিতরণ ব্যবস্থায় অবশিষ্ট স্রোত পর্যবেক্ষণ করা হয় এবং অগ্নি দুর্ঘটনা রোধে ব্যবহারকারীর' এর বৈদ্যুতিক সার্কিটের স্থল ত্রুটি সুরক্ষা প্রদান করা হয় এবং অবশিষ্ট স্রোতের কারণে ব্যক্তিগত বৈদ্যুতিক শক দুর্ঘটনা। মালদ্বীপ দ্বীপের চারপাশে ওয়াটার টেরেস হাউস প্রকল্পে আমাদের কোম্পানির' এর ASJ অবশিষ্টাংশ বর্তমান রিলে প্রয়োগের একটি সংক্ষিপ্ত ভূমিকা এখানে দেওয়া হল।
ওভারভিউ
মালদ্বীপে দ্বীপের চারপাশের জলের টাউনহাউসগুলি মূলত সারা বিশ্বের পর্যটকদের গ্রহণ করতে ব্যবহৃত হয়। অ্যাপ্লিকেশন সাইট ফ্রিকোয়েন্সি 50 Hz এবং ভোল্টেজ 220V TT বা TN সিস্টেম পাওয়ার ডিস্ট্রিবিউশন লাইন। গ্রাহক ওয়াটার রো হাউজের ডিস্ট্রিবিউশন ক্যাবিনেটে একটি অবশিষ্টাংশ বর্তমান রিলে ইনস্টল করে লাইনের অবশিষ্টাংশ পর্যবেক্ষণ করার আশা করেন এবং আশা করেন যে সেট অবশিষ্টাংশ বর্তমান মানের সাথে রিয়েল-টাইম পর্যবেক্ষণকৃত অবশিষ্ট বর্তমান মানের অনুপাত প্রদর্শিত হতে পারে ডিসপ্লে প্যানেলে, যখন অনুপাত 80%পৌঁছায়, অবশিষ্ট বর্তমান রিলে অবিলম্বে অ্যালার্ম করতে পারে। Acrel ASJ10-LD1A অবশিষ্টাংশ বর্তমান ট্রান্সফরমারের সাথে সহযোগিতা করে, গ্রাহকের' এর অন-সাইট অবশিষ্ট বর্তমান পর্যবেক্ষণের চাহিদা সফলভাবে সমাধান করে।
এএসজে সিরিজ অবশিষ্টাংশ বর্তমান রিলে
এএসজে সিরিজের বর্তমান অ্যাকশন রিলেগুলি কম ভোল্টেজ পাওয়ার সাপ্লাই বা লো-ভোল্টেজ কন্টাক্টরের সাথে মিলিত হয়ে একটি যৌথ পাওয়ার সাপ্লাই কারেন্ট সুরক্ষা তৈরি করতে পারে, যা মূলত এসি 50Hz, ভোল্টেজ এবং নীচের TT400V ডিভাইস এবং TN সিস্টেম পাইপিংয়ের জন্য ব্যবহৃত হয়, গ্রাউন্ড ফল্ট সুরক্ষা ছাড়াও বৈদ্যুতিক সার্কিটের জন্য স্থল ত্রুটি রোধ করার জন্য সাধারণ যন্ত্রপাতি ক্ষতি এবং এর কারণে বৈদ্যুতিক ব্যর্থতা ব্যক্তিগত বৈদ্যুতিক শক বিপদ প্রতিরোধ করতে পারে এবং সরাসরি যোগাযোগ সুরক্ষা প্রদান করতে পারে।
পণ্যটি GB/T 22387-2016" ক্যাটালিস্ট কারেন্ট রিলে" এর প্রয়োজনীয়তা পূরণ করে।
ASJ সিরিজের স্যানিটারি কারেন্ট রিলে সংযোজিত লাইন ওভার-ভোল্টেজ এবং আন্ডার-ভোল্টেজ সুরক্ষা ফাংশন এবং স্বাভাবিক ভোল্টেজের জন্য স্বয়ংক্রিয় অতিরিক্ত ফাংশন। পণ্যটি আকারে ছোট, নির্ভুলতায় উচ্চ, কাঠামোতে নমনীয় এবং ইনস্টল করা সহজ। এটি নাগরিক নির্মাণের ক্ষেত্রে একটি সুরক্ষা সুরক্ষা ডিভাইস।

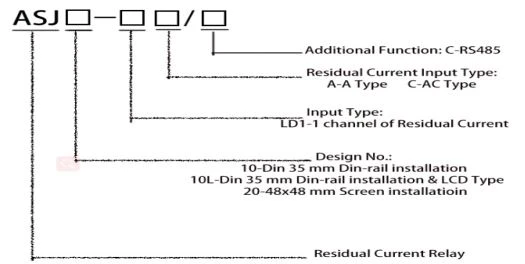

মডেল বর্ণনা
প্রযুক্তিগত বৈশিষ্ট্য
টেকনিক্যাল প্যারামিটার | সূচক | |||
এসি টাইপ করুন | এ ক্যাটাগরী | |||
ইনপুট | রেট করা অবশিষ্ট কর্ম বর্তমান I △ n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30 (A) নোট 3 | |
সীমাবদ্ধতার অ-ড্রাইভিং সময় △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (গুলি) নোট 4 | ||
রেট করা অবশিষ্ট নন-অ্যাকশন কারেন্ট I-no | 50%I△n | 50%I△n | ||
কর্মক্ষমতা বৈশিষ্ট্য | সহজ sinusoidal বিকল্প বর্তমান | সহজ sinusoidal বিকল্প বর্তমান এবং pulsating সরাসরি বর্তমান | ||
ফ্রিকোয়েন্সি | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
কর্মের ত্রুটি | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
আউটপুট | আউটপুট মোড | একটি হল সাধারণ বন্ধ এবং অন্যটি রূপান্তরের জন্য | একটি হল স্বাভাবিক বন্ধ বা খোলা, এবং অন্যটি রূপান্তরের জন্য | |
যোগাযোগ ক্ষমতা | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
রিসেট মোড | ঘটনাস্থলে এক এবং দূরপাল্লার এক, | অন দ্য স্পট ওয়ান, লং ডিসটেন্স ওয়ান এবং অটোমেটিক | ||
বিদ্যুৎ সরবরাহ | ভোল্টেজের পরিধি | AC110V 、 AC220V （অনুমোদিত ত্রুটি ± 10% | AC110V 、 AC220V 、 DC85-270V （অনুমোদিত ত্রুটি ± 10% | |
বিদ্যুৎ অপচয় | ≤5W | |||
পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে | পাওয়ার সাপ্লাই, ইনপুট এবং আউটপুটের মধ্যে বিকল্প স্রোতের কার্যকর মান: 2kV/1min | |||
স্বাভাবিক অপারেশনের অধীনে | তাপমাত্রা | অপারেটিং তাপমাত্রা: -20 ℃ ~ +55 স্টোরেজ তাপমাত্রা: -30 ~ -70 | ||
আর্দ্রতা | ≤95%আরএইচ, আর্দ্রতা ঘনীভবন, এবং ক্ষয়কারী গ্যাস স্থান সহ | |||
সমুদ্রপৃষ্ঠ থেকে উচ্চতা | ≤2000m | |||
দূষণের শ্রেণী | গ্রেড থ্রি | |||
ইনস্টলেশন বিভাগ | Type টাইপ করুন | |||
দ্রষ্টব্য 3 ： ASJ10L-LD1A রেট করা অবশিষ্ট ক্রিয়া বর্তমান IN 10mA-30A ক্রমাগত সামঞ্জস্যযোগ্য;
নোট 4 ： ASJ10L-LD1A সীমা অ-ড্রাইভিং সময় N 0-10S ক্রমাগত সামঞ্জস্যযোগ্য।

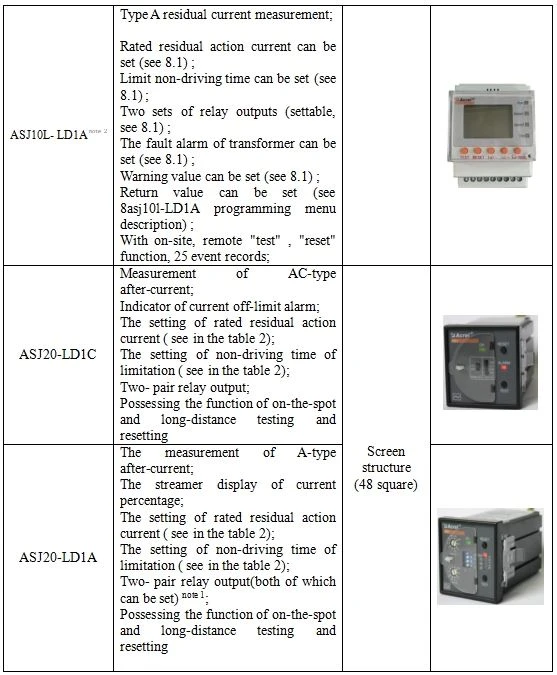

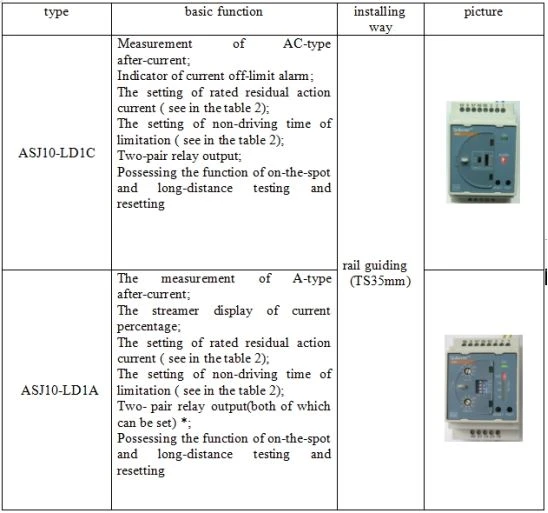

পণ্যের ধরন
Note1 rela রিলে সেট করার ফাংশন মানে হল যে আপনি নিজে থেকে রিলেশনের আরম্ভ এবং আউটপুট সেট করতে পারেন, যা প্যানেলে ডায়াল সুইচ দ্বারা কাজ করে; নির্দিষ্ট সেটিং গাইড টেবিল 5 থেকে পাওয়া যাবে।
Note2 ： Fচ্ছিক ফাংশন C: RTU কমিউনিকেশন RS485, মডেল ASJ10L-LD1A/C

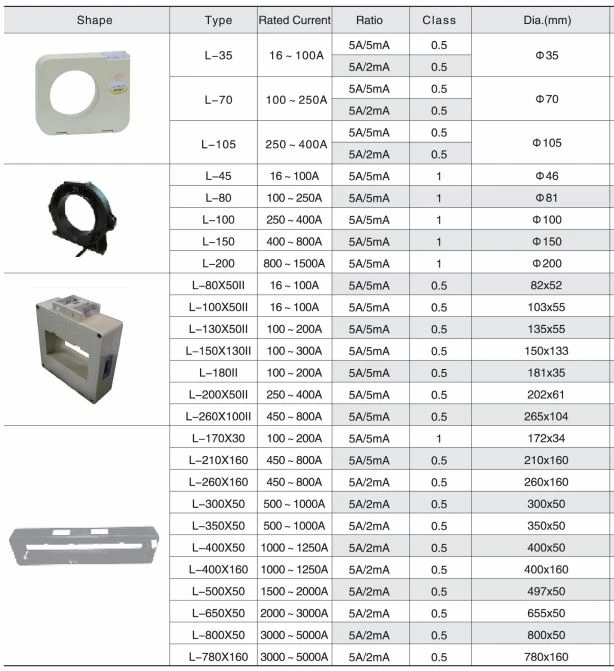

অবশিষ্ট বর্তমান ট্রান্সফরমার নির্বাচন

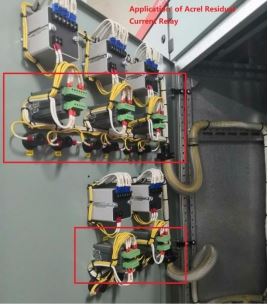

স্থাপন
সারসংক্ষেপ
ASJ সিরিজ অবশিষ্টাংশ বর্তমান রিলে একটি খুব উচ্চ কর্মক্ষমতা-মূল্য অনুপাত আছে। একটি উন্নত বুদ্ধিমান এবং ডিজিটাল অবশিষ্টাংশ বর্তমান পর্যবেক্ষণ যন্ত্র হিসাবে, অবশিষ্ট বর্তমান রিলে ব্যাপকভাবে ইনকামিং লাইন বা সিভিল ভবনের গৃহস্থালি উপ-বাক্সের একক-ফেজ বা তিন-ফেজ ব্যবহার করা হয়েছে। বিদ্যুৎ বিতরণ লাইনে বৈদ্যুতিক সরঞ্জাম।
