Acrel বেইজিং শীতকালীন অলিম্পিক ভেন্যুগুলির জন্য সমাধান প্রদান করে

1। সংক্ষিপ্ত বিবরণ

The Beijing Winter Olympics will be grandly opened on February 4, 2022. This is a major landmark event at an important historical node in my country. It is an important opportunity to show the country's image, develop the country and inspire the national spirit. As the grand event draws nearer, as an important basic condition for hosting the Olympic Games, the construction of the venues for the Beijing Winter Olympics has always attracted much attention, and the stable and reliable operation of the power supply and distribution system of the venues is the top priority.

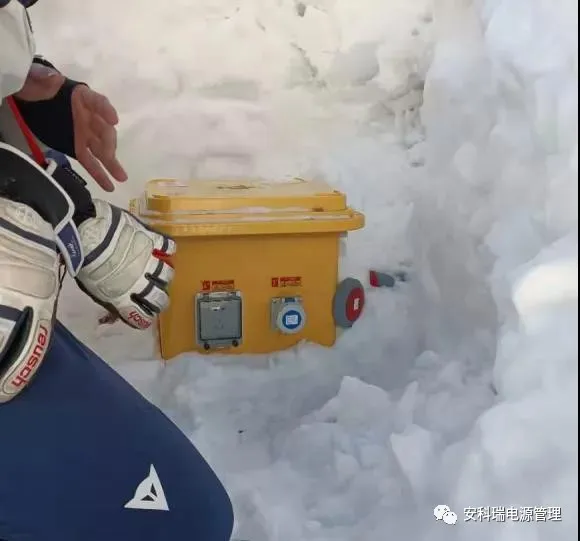

The outdoor environment of the site is relatively harsh, and the temperature is as low as minus 20 degree . In order to ensure reliable power supply, each headquarters conducts power supply support capability tests according to the power supply duties, and tests the power supply tasks, main power supply and self-provided emergency power supply of each venue. Supply situation, operation of important loads, relay protection action, emergency response plan, spare parts, logistics support, etc. Acrel Electric provides solutions for intelligent monitoring of distribution boxes and environmental regulation in boxes for the Winter Olympics, and conducts online real-time management of power supply and power protection equipment such as cable branch boxes, ATS power boxes, and UPS power boxes. The edge computing gateway collects the electrical data, temperature and humidity, condensation, contact temperature and other data inside the indoor and outdoor power distribution cabinets and automatically adjusts them to achieve good operating conditions, realizing intelligent monitoring from the UPS to the low-voltage switch at the end of the venue for the Winter Olympics , to provide emergency support in a timely manner and improve the reliability of power supply.

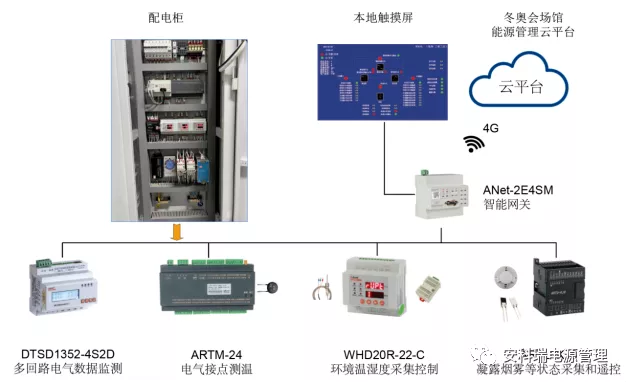

2.System structure

সিস্টেমটিকে তিনটি স্তরে ভাগ করা যেতে পারে: ফিল্ড ডিভাইস স্তর, নেটওয়ার্ক যোগাযোগ স্তর এবং প্ল্যাটফর্ম পরিচালনা স্তর।

Field device layer: including DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C,WHD20R-22-C, ARTU-KJ8 and other signal acquisition equipment, used to collect electrical operation in indoor and outdoor distribution boxes Parameters, electrical contact temperature, ambient temperature and humidity in the box, condensation, smoke and other data, and can be automatically controlled by the built-in logic of the ANet-2E4SM intelligent gateway to adjust the temperature and humidity to maintain a good operating environment inside the distribution box.

Network communication layer: including ANet-2E4SM intelligent gateway. The gateway actively collects the data of the field device layer equipment, and can perform protocol conversion, data storage, and upload the data to the local touch screen and the designated server port through the 4G network. Temperature and humidity control equipment.

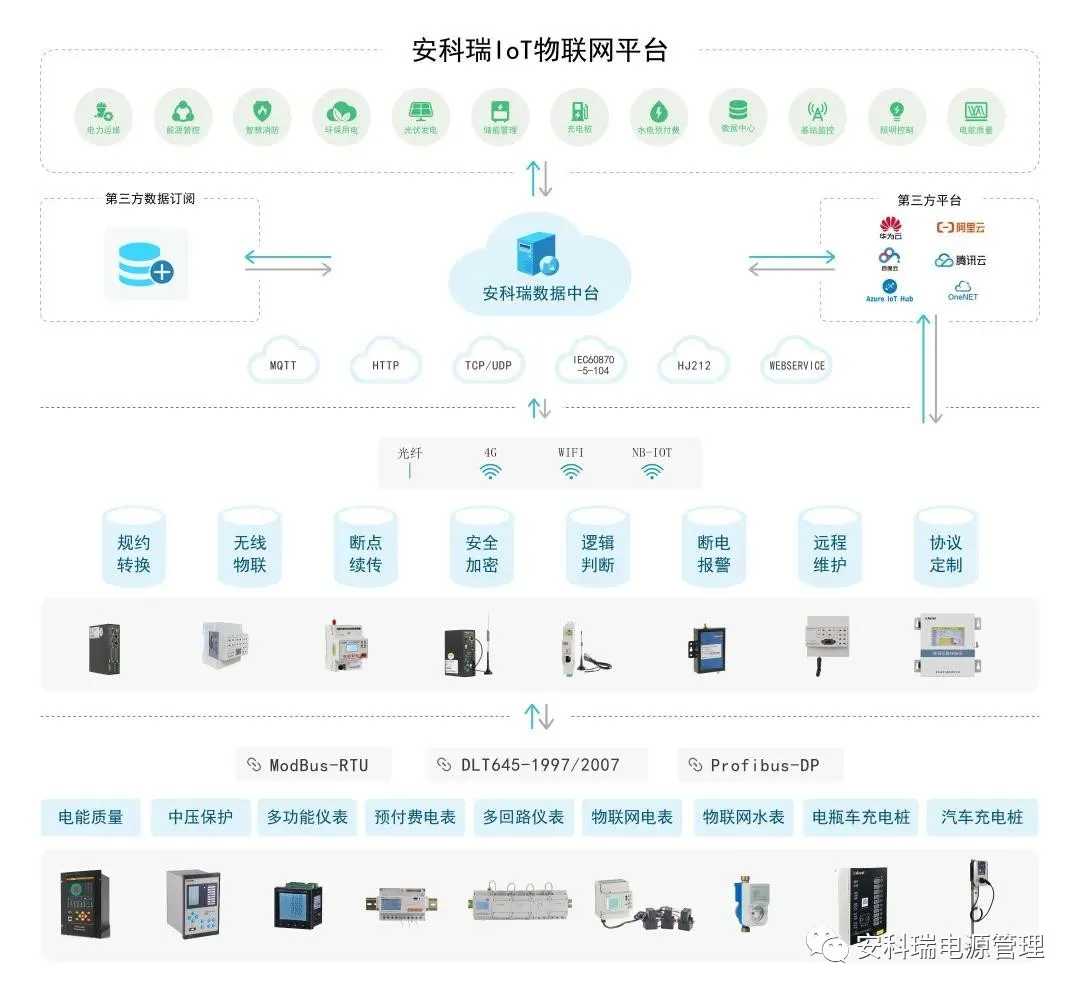

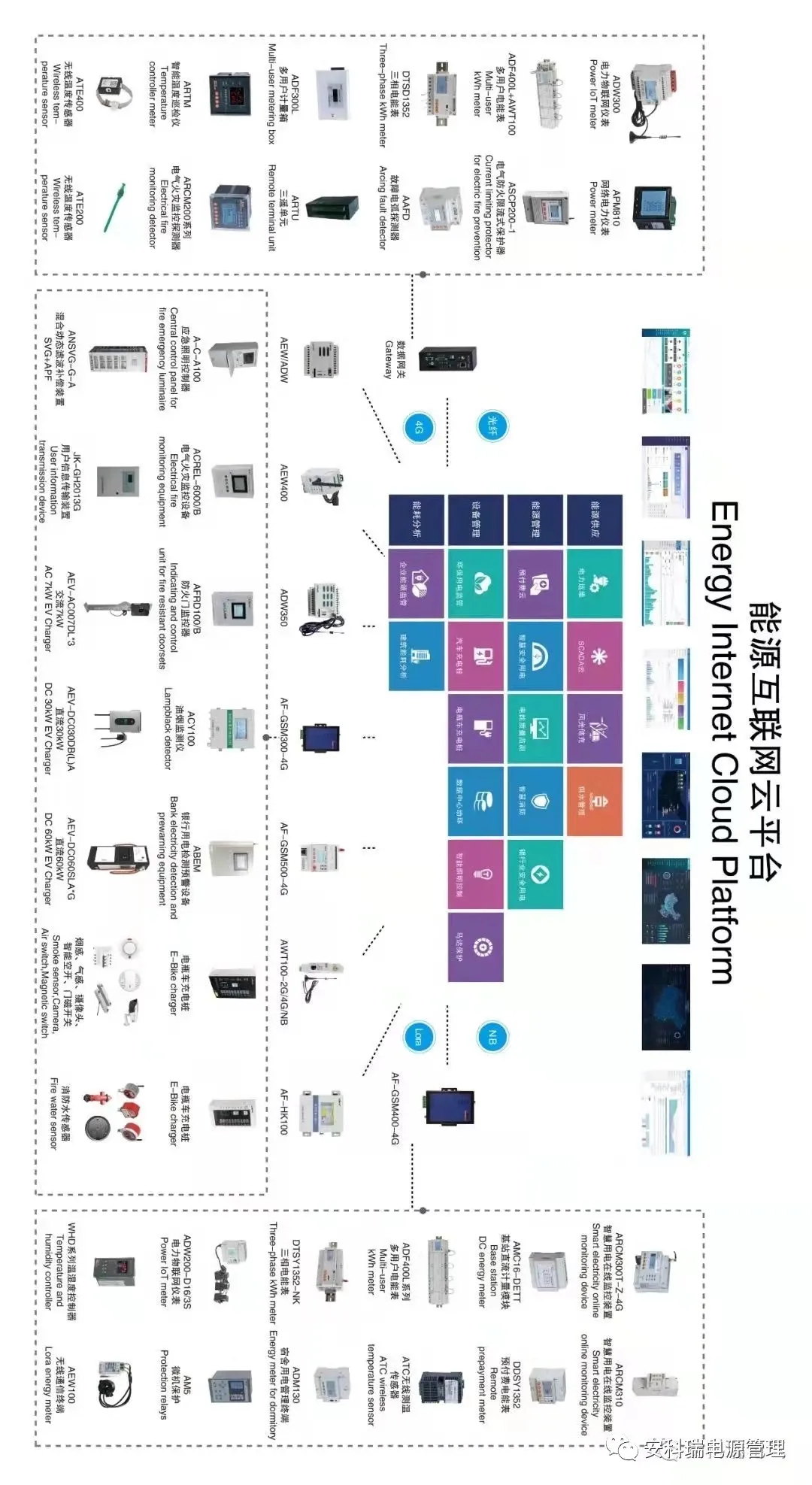

প্ল্যাটফর্ম ব্যবস্থাপনা: শীতকালীন অলিম্পিকে শক্তি ব্যবস্থাপনার জন্য একটি বড় প্ল্যাটফর্ম।

3.সমাধান

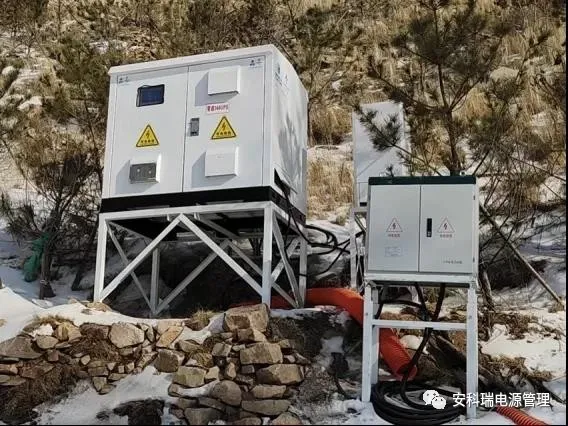

তীব্র ঠান্ডা পরিবেশে বিতরণ বাক্সের স্থিতিশীল এবং স্বাভাবিক অপারেশন নিশ্চিত করার জন্য সাইটটি প্রধানত কেবল শাখা বাক্স, ATS পাওয়ার সাপ্লাই স্বয়ংক্রিয় সুইচিং বক্স এবং ইউপিএস পাওয়ার সাপ্লাই বক্স সহ তিন ধরনের বিতরণ বাক্স পর্যবেক্ষণ ও নিয়ন্ত্রণ করে। দূরবর্তী পর্যবেক্ষণে এই তিনটি ধরণের 500 টিরও বেশি বিতরণ বাক্স রয়েছে এবং বিভিন্ন বিতরণ বাক্সের সমাধানগুলিও কিছুটা আলাদা।

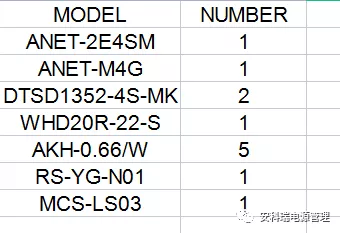

3.1ডিভাইস ইনভেন্টরি কনফিগার করুন

3.2 ফাংশন বাস্তবায়ন

ব্রাঞ্চ বক্স সার্কিটের বৈদ্যুতিক পরামিতিগুলি নিরীক্ষণ করুন৷ বাক্সের তাপমাত্রা খুব কম হলে, অ্যালার্ম সিগন্যালটি চাপুন এবং তাপমাত্রা অ্যালার্মের উপরে তারের সংযোগকারীকে গরম করুন৷

হিটিং এবং বায়ুচলাচল ধোঁয়া অ্যালার্ম সকেট পাওয়ার সাপ্লাই স্থিতি সনাক্তকরণ শুরু করতে ঘনীভবন সনাক্ত করা হয়েছে৷ APN নির্দেশমূলক নেটওয়ার্কের মাধ্যমে শীতকালীন অলিম্পিক ভেন্যু শক্তি ব্যবস্থাপনা প্ল্যাটফর্মে আপলোড করতে IEC60870-5-104 প্রোটোকল গ্রহণ করুন৷

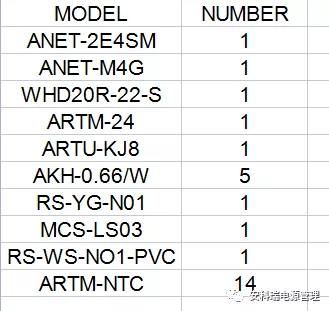

3.3ডিভাইস ইনভেন্টরি কনফিগার করুন

3.4 কার্যকরী ফাংশন

বাক্সের তাপমাত্রা খুব কম হলে, অ্যালার্ম সিগন্যালটি চাপুন এবং হিটিং কেবল সংযোগকারীর তাপমাত্রা সংগ্রহ শুরু করুন, তাপমাত্রার অ্যালার্মের উপরে। ঘনীভবন অ্যালার্ম সনাক্ত করা হয় এবং গরম করার বায়ুচলাচল সক্রিয় হয় ধোঁয়া এবং তাপমাত্রা এবং আর্দ্রতা অ্যালার্ম। IEC60870-5-104 প্রোটোকল গ্রহণ করুন APN দিকনির্দেশনামূলক নেটওয়ার্কের মাধ্যমে শীতকালীন অলিম্পিক ভেন্যু এনার্জি ম্যানেজমেন্ট প্ল্যাটফর্মে আপলোড করতে

3.5 ডিভাইস ইনভেন্টরি কনফিগার করুন

3.6 কার্যকরী ফাংশন

যখন বাক্সের তাপমাত্রা খুব কম হয়, তখন অ্যালার্ম সিগন্যালটি চাপুন এবং তাপমাত্রা অ্যালার্মের উপরে অভ্যন্তরীণ হিটিং শুরু করুন কনডেনসেশন হিটিং ব্যাটারি প্যাক অস্বাভাবিক অ্যালার্ম ইনভার্টার ব্যর্থতা অ্যালার্ম৷ APN এর মাধ্যমে শীতকালীন অলিম্পিক ভেন্যু শক্তি ব্যবস্থাপনা প্ল্যাটফর্মে আপলোড করতে IEC60870-5-104 প্রোটোকল গ্রহণ করুন৷ নির্দেশমূলক নেটওয়ার্ক

4. অন-সাইট রক্ষণাবেক্ষণ

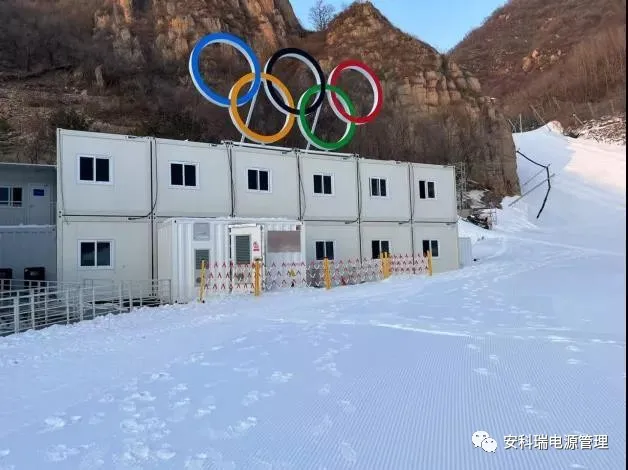

The opening of the Winter Olympics is imminent. In order to ensure the normal operation of the on-site power distribution system, Acrel arranged for engineers to maintain on-site and provide technical support for winning the tough battle of power protection for the 2022 Beijing Winter Olympics.

Acrel has been deeply involved in intelligent power distribution for many years, and currently more than 14,000 solutions are running all over the country. The company has accumulated a lot of experience from terminal sensors, edge computing gateways to cloud platforms, and provides data support and solutions for weak links in power distribution systems in various environments to improve power supply reliability. Acrel will help this time with practical actions. The Winter Olympics were a complete success.
