বিমূর্ত
ওপেন-টাইপ হল কারেন্ট সেন্সরের নীতি, বৈশিষ্ট্য এবং ইনস্টলেশন মোড অনুসারে, ফ্যাক্টরির রূপান্তর এবং বিতরণ ব্যবস্থায় ওপেন-টাইপ হল কারেন্ট সেন্সরের প্রয়োগ বিশ্লেষণ করা হয়, যাতে ব্যবহারকারীদের উপলব্ধি করার জন্য একটি সমাধান প্রদান করা হয়। ডিসি সিস্টেমের বুদ্ধিমান বন্টন দ্রুত।
মূল শব্দ: খোলা টাইপ হল বর্তমান সেন্সর ডিসি বিতরণ সিস্টেম কাজ নীতি আবেদন
ওভারভিউ
ডিসি ডিস্ট্রিবিউশন সিস্টেম সাধারণত উচ্চ ফ্রিকোয়েন্সি সুইচিং পাওয়ার সাপ্লাই এবং ব্যাটারি দিয়ে গঠিত, যা ডিসি সিস্টেমে নিয়ন্ত্রণ, সংকেত, রিলে সুরক্ষা এবং স্বয়ংক্রিয় ডিভাইস, দুর্ঘটনার আলো এবং আরও অনেক কিছুর জন্য নির্ভরযোগ্য ডিসি পাওয়ার সাপ্লাই প্রদান করতে ব্যবহৃত হয়। এটির নির্ভরযোগ্যতা, স্থিতিশীলতা এবং পাওয়ার সাপ্লাইয়ের মানের জন্য উচ্চ প্রয়োজনীয়তা রয়েছে। অতএব, রাশিয়ান ডিসি সিস্টেমে, আমরা ডিসি হল ডিস্ট্রিবিউশন মিটার ব্যবহার করেছি। ডিসি সিস্টেমের রূপান্তরের সময়, কোন বিদ্যুৎ বিভ্রাট নেই, এবং প্রকৌশল রূপান্তর কঠিন, এবং ঐতিহ্যগত বন্ধ হল বর্তমান সেন্সর বা শান্ট সমস্যার সমাধান করতে পারে না। অতএব, ওপেন হল কারেন্ট সেন্সরটি রূপান্তর প্রকল্পে ডিসি বর্তমান পরিমাপের সমস্যা সমাধানের জন্য ব্যবহার করা যেতে পারে, যাতে বিদ্যুৎ বিভ্রাট ছাড়াই রূপান্তর প্রক্রিয়ার নিরাপদ অপারেশন নিশ্চিত করা যায়।
পণ্যের নকশা
অবকাঠামো বৈশিষ্ট্য
ওপেন-মাউথ হল কারেন্ট সেন্সরটি ঐতিহ্যগত ক্লোজ-মাউথ হল কারেন্ট সেন্সরের ভিত্তিতে তৈরি করা হয়েছে। এটি অভিনব গঠন এবং সুন্দর চেহারা আছে. পুরোটাই শেল, আয়রন কোর, স্যাম্পলিং সার্কিট বোর্ড এবং ফিক্সড রজন দিয়ে গঠিত। শেল উপাদানটি PC/ABS খাদ দিয়ে তৈরি, যা উচ্চ তাপমাত্রা প্রতিরোধের, উচ্চ যান্ত্রিক শক্তি এবং পরিবেশগত সুরক্ষার বৈশিষ্ট্য রয়েছে। কোরটি ওরিয়েন্টেড কোল্ড বন্ডেড সিলিকন স্টিল শীট দিয়ে তৈরি, যার স্থিতিশীল কর্মক্ষমতা, উচ্চ যান্ত্রিক শক্তি এবং অত্যন্ত উচ্চ চৌম্বক পরিবাহিতার বৈশিষ্ট্য রয়েছে। সবুজ প্লাগযোগ্য টার্মিনাল সার্কিট বোর্ড এবং বাহ্যিক তারের জন্য ব্যবহৃত হয়, যা সাইটের তারের জন্য সুবিধাজনক এবং নির্ভরযোগ্য। নির্দিষ্ট কাঠামো চিত্র 1 এবং 2 এ দেখানো হয়েছে। পণ্যের চেহারা বিভক্ত নকশা গ্রহণ করে। চিত্র 1 হল একটি বৃত্তাকার পাস, যা ডিসি সিস্টেমের মধ্য দিয়ে যাওয়ার জন্য উপযুক্ত যখন প্রাথমিক বাসটি একটি তারের হয়। , চিত্র 2 বর্গক্ষেত্র পাস, ডিসি সিস্টেমের জন্য উপযুক্ত যখন প্রাথমিক বাস তামার বার হয়। প্রাথমিক বর্তমান এবং ছিদ্র প্রয়োজনীয়তা পরিমাপ পরিসীমা অনুযায়ী, সংশ্লিষ্ট পণ্য প্রকার নির্বাচন করা যেতে পারে। সেন্সরগুলির এই সিরিজটি 20A ~ 20000A এর বর্তমান পরিসীমা পরিমাপ করতে পারে, ফি 20, 40, 60, 64*16, 85*27, 104*36, 140*50 এবং অন্যান্য বৈশিষ্ট্যের প্রধান আকৃতি, চিত্র 3-এ দেখানো হয়েছে। , বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত.

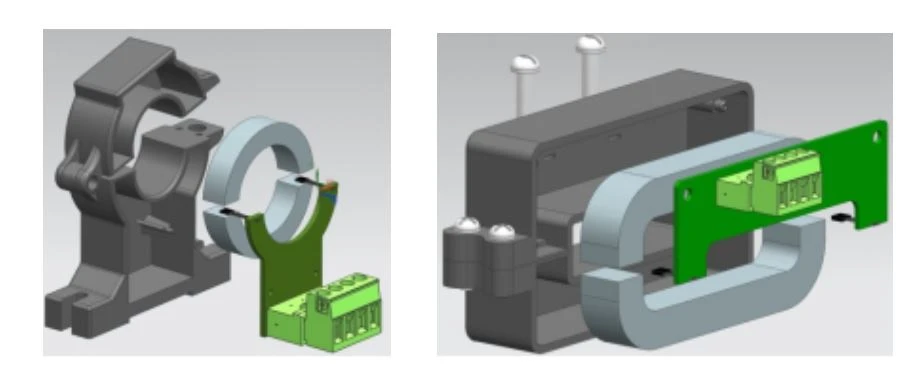

চিত্র 1 বৃত্তাকার পাস প্যাটার্ন চিত্র 2 স্কোয়ার পাস প্যাটার্ন

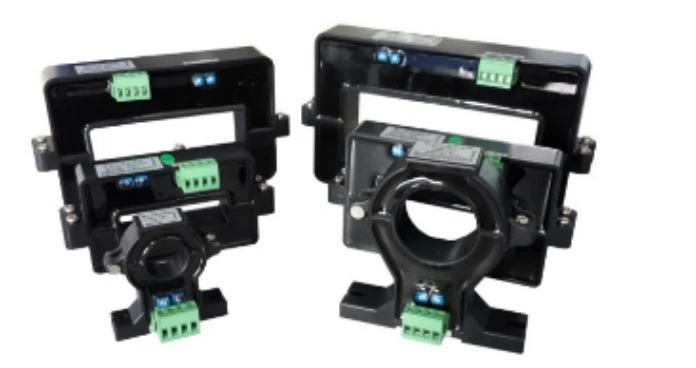

চিত্র 3 AHKC সিরিজ খোলা টাইপ হল বর্তমান সেন্সর
কাজ নীতি
হলের প্রভাবের উপর ভিত্তি করে হল কারেন্ট সেন্সর, ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি, একটি সেন্সরের ডিজাইন, নীতি অনুসারে ওপেন লুপ মোড (সোজা) এবং ক্লোজড লুপ মোড (চৌম্বকীয় ভারসাম্যের ধরন) এ বিভক্ত করা যেতে পারে, ওপেন হল কারেন্ট সেন্সর একটি ঐতিহ্যগতভাবে হল সেন্সরের ভিত্তিতে ওপেন লুপ (সোজা) উন্নত করা হয়েছে, প্রথাগত একক কোর থেকে আলাদা, একক চিপ ডিজাইন হল, একটি বিভক্ত কাঠামো ডিজাইন করার জন্য, লোহার কোরটি আলাদা করা হয় এবং প্রতিসাম্যভাবে ইনস্টল করা হয়। হার্ডওয়্যারটি ডবল হল চিপগুলির সমান্তরাল পরিপূরক ডিফারেনশিয়াল ইনপুট গ্রহণ করে। ওপেন-টাইপ হল সেন্সরের নীতিটি চিত্র 4 এ দেখানো হয়েছে:

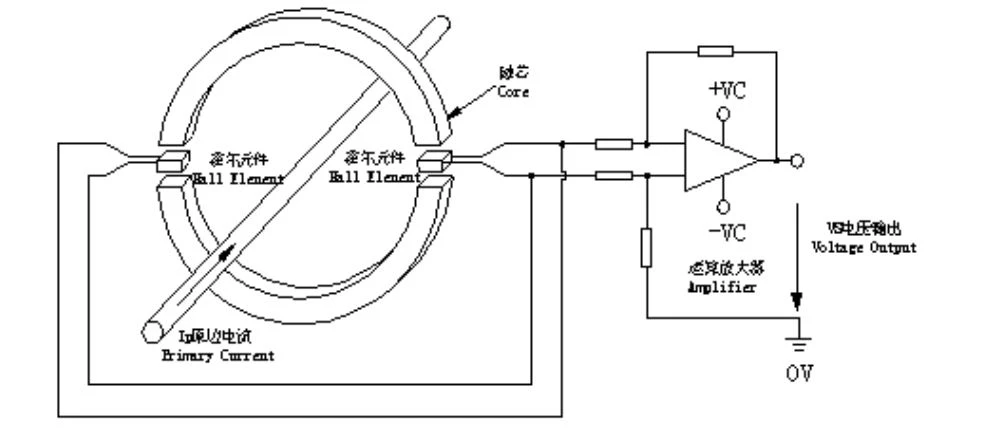

চিত্র 4 খোলা হল সেন্সরের পরিকল্পিত চিত্র
যখন প্রাইমারি সাইড কারেন্ট আইপি একটি লম্বা তারের মধ্য দিয়ে প্রবাহিত হয়, তখন তারের চারপাশে একটি চৌম্বক ক্ষেত্র তৈরি করে, চৌম্বক ক্ষেত্রের আকার এবং তারের মাধ্যমে কারেন্টের সমানুপাতিক হয়, চৌম্বক ক্ষেত্রটি বৃত্তাকারে জড়ো হয়, দুটি হল উপাদানের মাধ্যমে বৃত্তাকার বায়ু ফাঁক পরিমাপ, একই ক্ষেত্রের পরিবর্তে দুটি হল উপাদান চিহ্ন, ডিফারেনশিয়াল এম্প্লিফায়ার আউটপুট দ্বারা আউটপুট ভোল্টেজের পরিপূরক বৈশিষ্ট্য সহ আউটপুট সংকেত, শুধুমাত্র সাধারণ মোডের হস্তক্ষেপকে দমন করতে পারে না, তবে তাপমাত্রা প্রবাহের প্রভাব, আউটপুট ভোল্টেজ VS সঠিকভাবে মূল পার্শ্ব বর্তমান আইপি প্রতিফলিত করে। সাধারণ রেট করা আউটপুট DC±5V বা DC4-20mA হিসাবে ক্রমাঙ্কিত হয়।
পণ্য ইনস্টলেশন
বর্গাকার-গর্ত পণ্যগুলিকে উদাহরণ হিসাবে নিন, যেমন চিত্র 5 এ দেখানো হয়েছে, ওপেন-টাইপ হল কারেন্ট সেন্সরের মাউন্টিং স্ক্রুটি খুলুন এবং সেন্সরের নীচের অংশটি সরিয়ে দিন; ওপেন টাইপ হল কারেন্ট সেন্সরের উপরের বডি ডিস্ট্রিবিউশন সিস্টেমের প্রাইমারি বাসে লোড করা হয় এবং সেন্সরের নিচের বডি বন্ধ থাকে। সেন্সরের মাউন্টিং স্ক্রু এবং গ্যাসকেটগুলি উপরের এবং নীচের বডিগুলির ফিক্সিং গর্তের মধ্য দিয়ে যায় এবং সেন্সরের উপরের এবং নীচের দেহগুলি একসাথে স্থির থাকে। যদি অন-সাইট পাওয়ার অফ ইন্সটলেশন সম্ভব হয়, সেন্সর ব্যবধানের প্রয়োজনীয়তা অনুসারে ব্রোঞ্জ প্লেটে দুটি অনুরূপ থ্রেডেড গর্ত খোলা যেতে পারে এবং সেন্সরটি বাস বারের থ্রেডেড গর্তের উপর স্থির করা হয় পিছনের মাউন্টিং ফিক্সিং গর্তের মাধ্যমে। সেন্সর ইনস্টলেশন; যদি সাইটে ক্রমাগত বৈদ্যুতিক ইনস্টলেশনের প্রয়োজন হয়, সাপোর্টিং রাবার প্যাডটি শেল এবং ব্রোঞ্জ প্লেটের মধ্যে এমবেড করা যেতে পারে যাতে সেন্সরটি কম্পনের পরিস্থিতিতে নির্ভরযোগ্যভাবে কাজ করতে পারে। পুরো ইনস্টলেশন প্রক্রিয়া তুলনামূলকভাবে দ্রুত এবং সহজ।

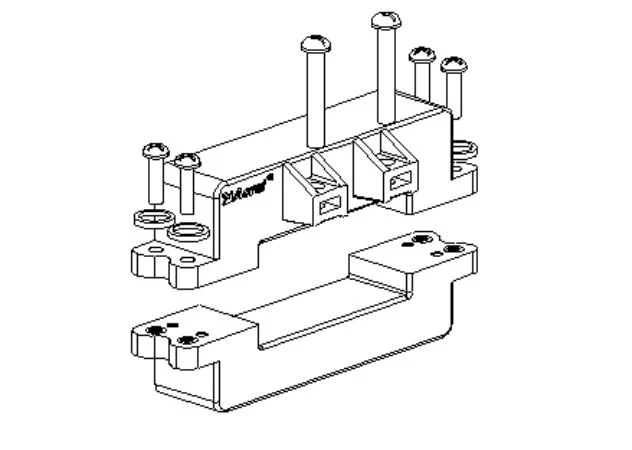

চিত্র 5 পণ্য ইনস্টলেশন ডায়াগ্রাম
ওপেন টাইপ হল সেন্সরের সুবিধা
সাধারণত শান্ট বা ট্রান্সফরমার দ্বারা গৃহীত প্রচলিত ডিসি বর্তমান পরিমাপ পদ্ধতির সাথে তুলনা করে, ওপেন-টাইপ হল সেন্সরের নিম্নলিখিত সুবিধা রয়েছে:
1) প্রাইমারি সাইড এবং সেকেন্ডারি সাইডের উচ্চ ইনসুলেশন শক্তি, AC 12KV আইসোলেশন পর্যন্ত;
2) কোন সন্নিবেশ ক্ষতি;
3) ভাল গতিশীল কর্মক্ষমতা: প্রতিক্রিয়া সময় 20uS এর কম এবং ট্র্যাকিং গতি Di/dt 20A/ uS এর চেয়ে বেশি
4) ইনস্টলেশনের সময় মূল পাশের কেবল বা বাসটি আলাদা করার দরকার নেই। এটি এমন সরঞ্জামগুলির রূপান্তর এবং নির্মাণের জন্য বিশেষভাবে উপযুক্ত যা শক্তি হারাতে দেওয়া হয় না।
পণ্য অ্যাপ্লিকেশন
ওপেন-এন্ড হল কারেন্ট সেন্সরটি মূলত কারখানায় ডিসি বিতরণ ব্যবস্থার রূপান্তর, যেমন পাওয়ার প্ল্যান্টে ডিসি পাওয়ার সিস্টেম রূপান্তর, সাবস্টেশনে ডিসি সিস্টেম রূপান্তর, যোগাযোগ রুম রূপান্তর, রেলওয়ে লোকোমোটিভ রূপান্তর এবং অন্যান্য প্রকল্পগুলিতে ব্যবহৃত হয়। এটি সিস্টেমের কেন্দ্রীয় প্রান্তের DC বর্তমান সংকেতকে স্ট্যান্ডার্ড DC± 5V বা 4-20mA আউটপুটে রূপান্তর করতে পারে। এটি পর্যবেক্ষণ এবং বৈদ্যুতিক বিচ্ছিন্নতার ভূমিকা পালন করে এবং মাল্টি-লুপ মনিটরিং যন্ত্র বা অন্যান্য বৈদ্যুতিক পরিমাপ যন্ত্রের সাথে ব্যবহার করা যেতে পারে।
উপসংহার
ওপেন-এন্ড হল কারেন্ট সেন্সর ডিসি সিস্টেমের প্রয়োগে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে কারণ এর সহজ গঠন, সুবিধাজনক ইনস্টলেশন, নির্ভরযোগ্য অপারেশন এবং অন্যান্য ভাল প্রযোজ্যতা, বিশেষ করে সংস্কার প্রকল্পে।
