Abstract
সাম্প্রতিক বছরগুলিতে, ডেটা সেন্টারগুলির দ্রুত বিকাশের সাথে, ডেটা সেন্টারগুলির শক্তি খরচ সমস্যা আরও বেশি প্রকট হয়ে উঠেছে। ডেটা সেন্টারের শক্তি ব্যবস্থাপনা এবং পাওয়ার সাপ্লাই এবং ডিস্ট্রিবিউশন ডিজাইন গরম বিষয় হয়ে উঠেছে। যুক্তিসঙ্গত এবং নির্ভরযোগ্য ডেটা সেন্টার পাওয়ার ডিস্ট্রিবিউশন সিস্টেম সলিউশন, ডেটা সেন্টারের শক্তি দক্ষতা উন্নত করার এবং সরঞ্জামের শক্তি খরচ কমানোর একটি যুক্তিসঙ্গত উপায়। প্রাসঙ্গিক প্রযুক্তিগত বৈশিষ্ট্যগুলির সাথে মিলিত, একটি ডেটা সেন্টারের পুরানো এবং নতুন পাওয়ার ডিস্ট্রিবিউশন স্কিমের সুবিধা এবং অসুবিধাগুলি বিশ্লেষণ করা হয় এবং নতুন মডুলার কম্পিউটার রুমের নকশার জন্য একটি রেফারেন্স প্রদান করা হয়।
মূল শব্দ: ডেটা সেন্টার; টার্মিনাল শক্তি বিতরণ; কলাম প্রধান মন্ত্রিসভা
1. Bপটভূমি
বিজ্ঞান ও প্রযুক্তির বিকাশের সাথে সাথে, ডেটা সেন্টারের সংখ্যা, স্কেল এবং শক্তি ঘনত্ব বাড়তে থাকে এবং নির্মাণের স্তর উন্নত হতে থাকে। পাওয়ার ডিস্ট্রিবিউশন সিস্টেম ডাটা সেন্টারের সবচেয়ে গুরুত্বপূর্ণ অংশ। পাওয়ার বিভ্রাট বা নিম্নমানের পাওয়ার সাপ্লাই সার্ভার ডাউনটাইম হতে পারে। ক্ষতির কারণ। ইলেকট্রনিক ইনফরমেশন সিস্টেমের নিরবচ্ছিন্ন এবং স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করার জন্য ডেটা সেন্টার পাওয়ার সাপ্লাইয়ের সুরক্ষা এবং নির্ভরযোগ্যতা উন্নত করার জন্য কীভাবে ডিজাইনটি অপ্টিমাইজ করা যায় তা ডেটা সেন্টার ডিজাইনারদের জন্য একটি গুরুত্বপূর্ণ বিষয় হয়ে উঠেছে। প্রথাগত পাওয়ার সাপ্লাই এবং ডিস্ট্রিবিউশন স্কিমের সাথে তুলনা করলে, একটি নিরাপদ, লাভজনক এবং আরও স্থিতিশীল পাওয়ার সাপ্লাই স্কিম আছে কিনা তা ডিজাইনাররা চিন্তা করেন।
2. ডাটা রুমের শেষে পাওয়ার ডিস্ট্রিবিউশন স্কিম
প্রজেক্ট সারসংক্ষেপ
একটি ডেটা সেন্টারের মোট নির্মাণ এলাকা হল 1906.24 বর্গ মিটার, যার মধ্যে 1F ডেটা রুম এবং 1F যোগাযোগ কক্ষ সহ ডেটা সেন্টারের মোট নির্মাণ এলাকা 210.6 বর্গ মিটার। কার্যকরী এলাকায় প্রধান ইঞ্জিন রুম (কম্পিউটার রুম, যোগাযোগ রুম), ব্যবস্থাপনা এলাকা (অফিস, ইন্টারনেট সরঞ্জাম রুম, ইত্যাদি) এবং সহায়ক কক্ষ অন্তর্ভুক্ত।

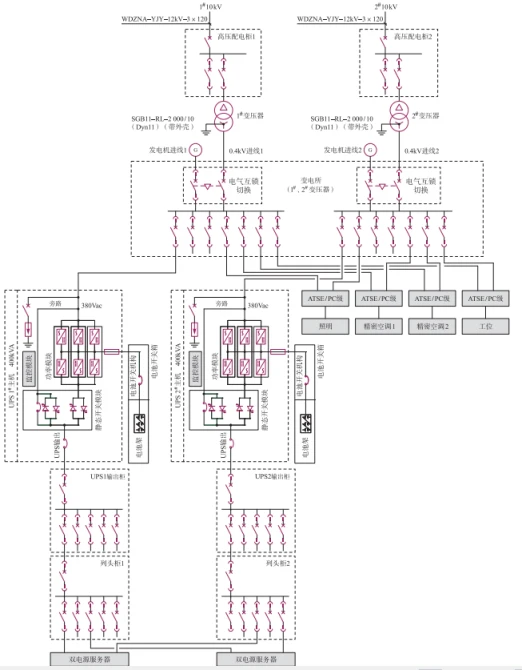

ঐতিহ্যগত বিদ্যুৎ বিতরণ প্রকল্প এক
10কেভি হাই-ভোল্টেজ পাওয়ার সাপ্লাই দুটি ভিন্ন সাবস্টেশন মেইন থেকে টানা হয় এবং হাই-ভোল্টেজ এবং লো-ভোল্টেজ সংযুক্ত নয়। তৃতীয় পাওয়ার সাপ্লাই পাওয়ার সেন্টারের ডিজেল জেনারেটর থেকে টানা হয়। ডাটা সেন্টারের বিদ্যুৎ খরচ নিশ্চিত করতে প্রধান ব্যাকআপ পাওয়ার সাপ্লাই এবং জেনারেটরের পাওয়ার সাপ্লাই ট্রান্সফরমারের আউটলেটে সুইচ করা হয়। যন্ত্রপাতি নির্ভরযোগ্যভাবে বিদ্যুৎ ব্যবহার করে। একটি একক জেনারেটরের ক্ষমতা 2500kW-এর চেয়ে অনেক কম, এবং জেনারেটরের সংখ্যা 10-এর বেশি না পৌঁছানোর কথা বিবেচনা করে, একটি 0.4kV লো-ভোল্টেজ জেনারেটর সেট নির্বাচন করা হয়েছে। 0.4kV জেনারেটর সেটের নিরপেক্ষ বিন্দু সরাসরি গ্রাউন্ড করা হবে, এবং জেনারেটরের স্টার পয়েন্টের মধ্যে সংযুক্ত কন্ডাক্টরগুলিকে উত্তাপ করা হবে। 400kVA UPS সিস্টেমের মোট 2 সেট একটি 2N ফল্ট-সহনশীল সিস্টেম তৈরি করতে ডেটা সেন্টারে সেট আপ করা হয়েছে। ডুয়াল-সার্কিট এবং ডুয়াল-আউটপুট ক্যাবিনেটগুলি ডেটা সেন্টারে ইলেকট্রনিক তথ্য সরঞ্জাম এবং ওয়ার্কস্টেশন সকেটের জন্য শক্তি সরবরাহ করতে পারে। UPS সিস্টেমের ব্যাটারি সমস্ত গ্রেড ① লোডের জন্য 15 মিনিটের জন্য অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ করতে পারে। ডেটা সেন্টারের একক সার্ভার লোড 3kW হিসাবে বিবেচিত হয় এবং সর্বোচ্চ লোড 4kW অতিক্রম করে না। পাওয়ার সুইচিং প্রক্রিয়া চলাকালীন ডেটা সেন্টার ইউপিএসের ব্যর্থতা এড়াতে গুরুত্বপূর্ণ লোডের স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত করতে, মেইন এবং ডিজেল জেনারেটরের সুইচ ATS পিসি-লেভেল এবং নিরপেক্ষ লাইন ওভারল্যাপিং সহ একটি চার-স্তরের সুইচ হওয়া উচিত। সুইচিং

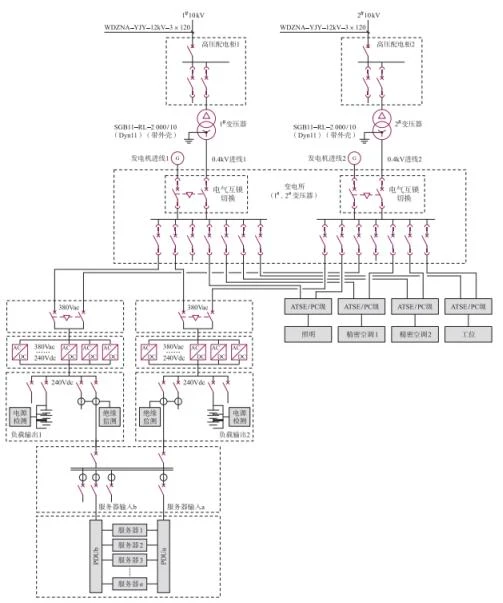

নতুন বিদ্যুৎ সরবরাহ এবং বিতরণ প্রকল্প 2
প্রযুক্তিগত উদ্ভাবন এবং সবুজ শক্তি সঞ্চয়ের ধারণার পক্ষে, আন্তর্জাতিক TGG সংস্থা PUE প্রস্তাব করেছে, যা ডেটা সেন্টারের শক্তি দক্ষতার একটি পরিমাপ। PUE হল IT লোড দ্বারা ব্যবহৃত শক্তির সাথে ডেটা সেন্টারের দ্বারা ব্যবহৃত সমস্ত শক্তির অনুপাত এবং এটি DCIE এর বিপরীত। PUE=ডেটা সেন্টারের সমস্ত সরঞ্জামের শক্তি খরচ / IT সরঞ্জামের শক্তি খরচ, PUE হল একটি অনুপাত, বেঞ্চমার্ক 2, 1 এর কাছাকাছি, শক্তির দক্ষতার স্তর যত ভাল, সবুজ ডিগ্রী তত বেশি একটি তথ্য কেন্দ্র।
প্রচুর পরিমাণে ডেটা বিশ্লেষণের মাধ্যমে, এটি উপসংহারে পৌঁছেছে যে উচ্চ-ভোল্টেজ ডাইরেক্ট কারেন্ট (এইচভিডিসি) পাওয়ার সাপ্লাই এবং ডিস্ট্রিবিউশন সিস্টেম, এসি-ডিসি ইন্টিগ্রেটেড পাওয়ার সাপ্লাই এবং ডিস্ট্রিবিউশন সিস্টেম এবং ইউপিএস প্লাস এইচভিডিসি-তে উচ্চতর কাজের দক্ষতা রয়েছে, যা করতে পারে ডেটা সেন্টারের শক্তি-সঞ্চয় সূচক উন্নত করুন।
3. নতুন এবং পুরাতন পাওয়ার সাপ্লাই এবং ডিস্ট্রিবিউশন সিস্টেম সমাধানের তুলনা
ইউপিএস পাওয়ার সাপ্লাই সিস্টেমের আউটপুট হল পাওয়ার ফ্রিকোয়েন্সি, এবং ফিল্টারের ক্ষতি বড়, এবং এইচভিডিসি উচ্চ-ফ্রিকোয়েন্সি ফিল্টারিং এবং একটি ছোট এলাকা দখল করে। ইউপিএসের ব্যাটারি ইনপুট শেষে রয়েছে। যদি ইউপিএস নিজেই ব্যর্থ হয়, লোড এখনও শক্তি হারাবে; যখন HVDC এর ব্যাটারি আউটপুট শেষে থাকে। এমনকি যদি HVDC নিজেই ব্যর্থ হয়, তবুও ব্যাটারি নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করতে লোডে শক্তি সরবরাহ করতে পারে। এইচভিডিসি পাওয়ার সাপ্লাই সিস্টেমের তুলনায় ইউপিএস পাওয়ার সাপ্লাই সিস্টেমে বেশি মধ্যবর্তী লিঙ্ক রয়েছে। এইচভিডিসি ব্যাটারি সরাসরি বাস বারের সাথে সংযুক্ত থাকে, ইনভার্টার লিঙ্কের প্রয়োজনীয়তা দূর করে এবং প্রতিটি বহু-স্তরের মধ্যবর্তী লিঙ্ক রূপান্তর দক্ষতা কমিয়ে দেয়, যার ফলে শক্তি খরচ বৃদ্ধি পায়।
4. AcrelHVDC সমাধানের জন্য এর সমাধান
Acrel এর AMC16Z সিরিজের DC পাওয়ার ডিস্ট্রিবিউশন মনিটরিং ডিভাইস হল একটি পরিমাপ ডিভাইস যা বিশেষভাবে ডেটা সেন্টার সার্ভার পাওয়ার ম্যানেজমেন্টের জন্য ডিজাইন করা হয়েছে। ডিভাইসটি ডিজাইনে কমপ্যাক্ট, এবং রিয়েল টাইমে সমস্ত বৈদ্যুতিক পরামিতি, ইনপুট এবং আউটপুট সুইচ এবং এ প্লাস বি দুটি ইনকামিং লাইন এবং 192টি আউটগোয়িং লাইনের লাইটনিং অ্যারেস্টার স্ট্যাটাস নিরীক্ষণ করতে পারে। সমস্ত পরিমাপ চ্যানেলের অ্যালার্ম থ্রেশহোল্ড স্বাধীনভাবে সেট করা যেতে পারে। সীমিত ইভেন্টটি অবিলম্বে সিস্টেমের শব্দ এবং আলোর অ্যালার্মকে ট্রিগার করে এবং একটি নিরোধক সনাক্তকরণ মডিউল দিয়ে সজ্জিত করা যেতে পারে, যা অনলাইন রিয়েল-টাইম পর্যবেক্ষণ এবং পরিচালনার জন্য ডিসি সিস্টেম বাসবার এবং শাখা সার্কিটের নিরোধক অবস্থা সনাক্ত করতে পারে এবং একটি উচ্চ ডিগ্রি অর্জন করতে পারে। প্রথাগত যন্ত্রের আয়তনে পর্যবেক্ষণ লুপের একীকরণ।

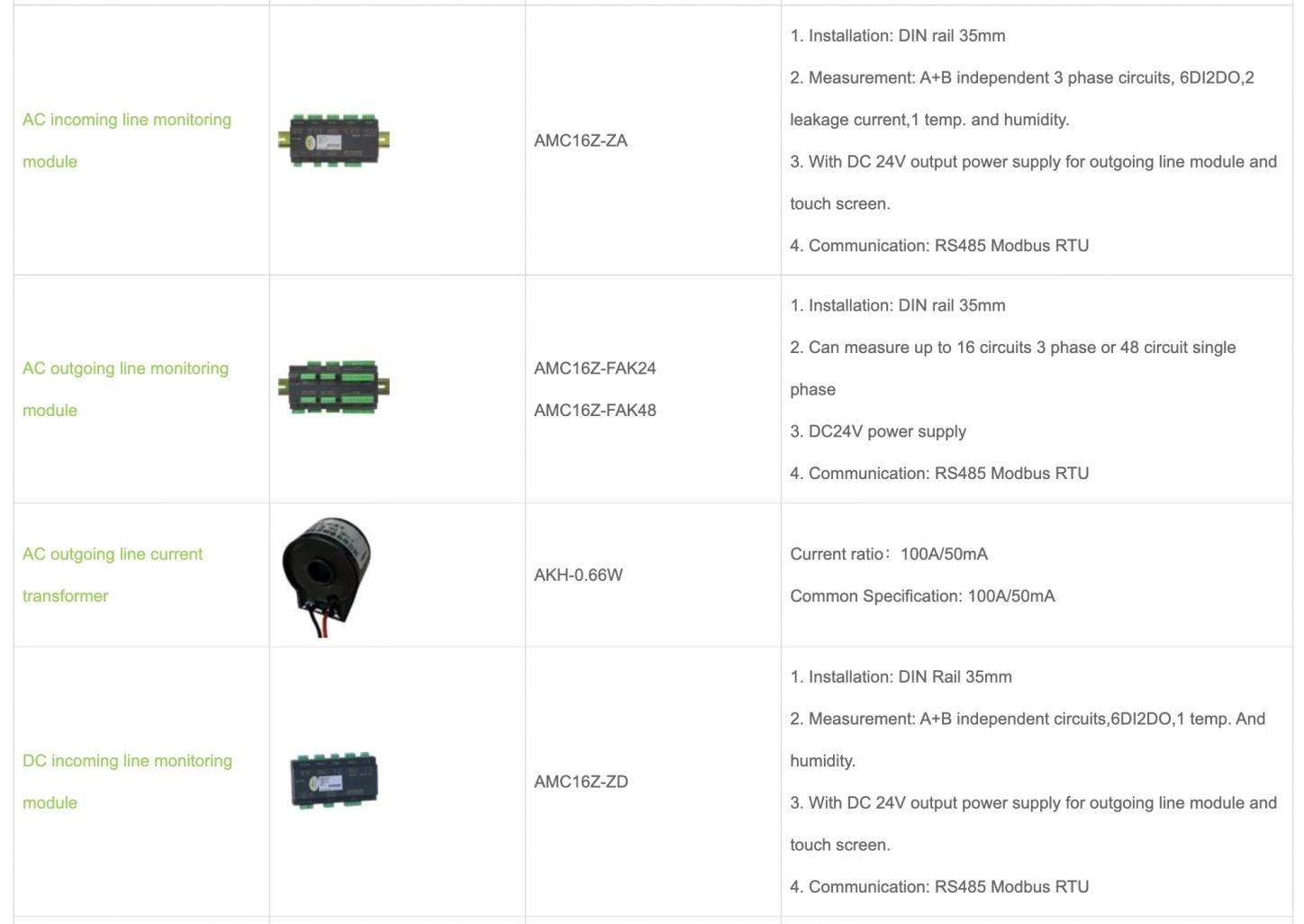

পণ্য Module

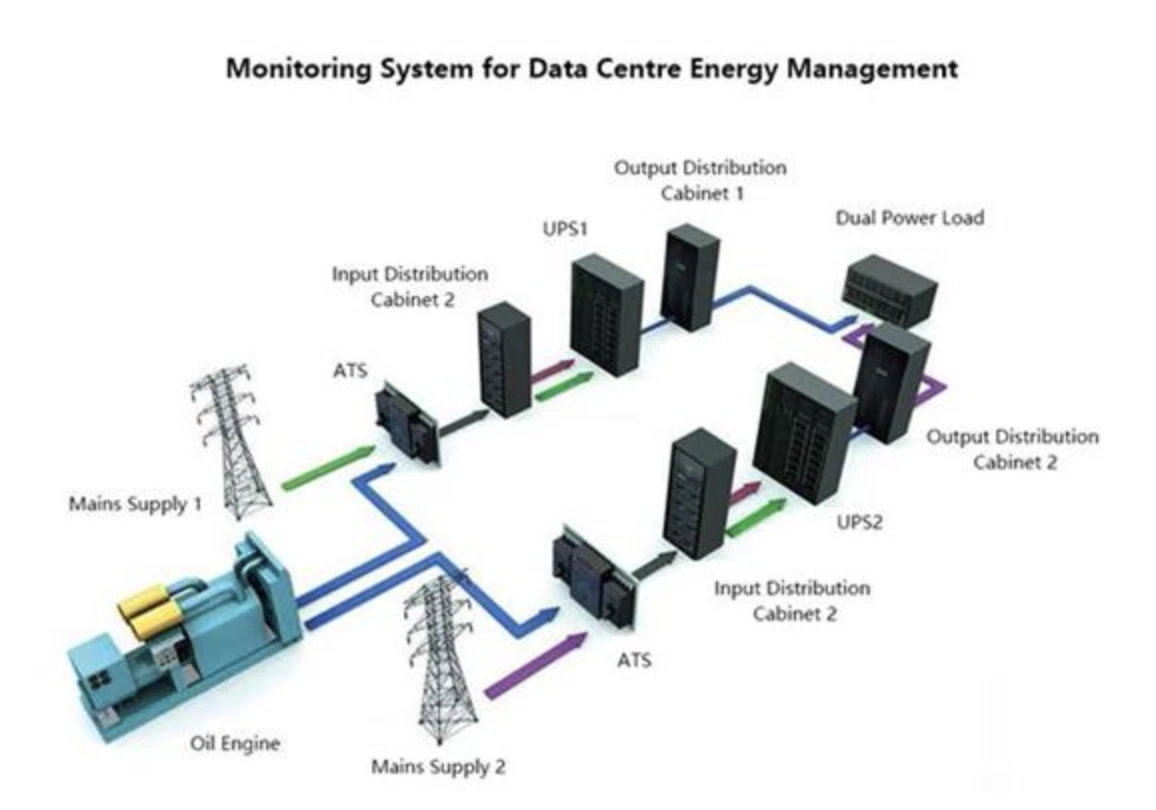

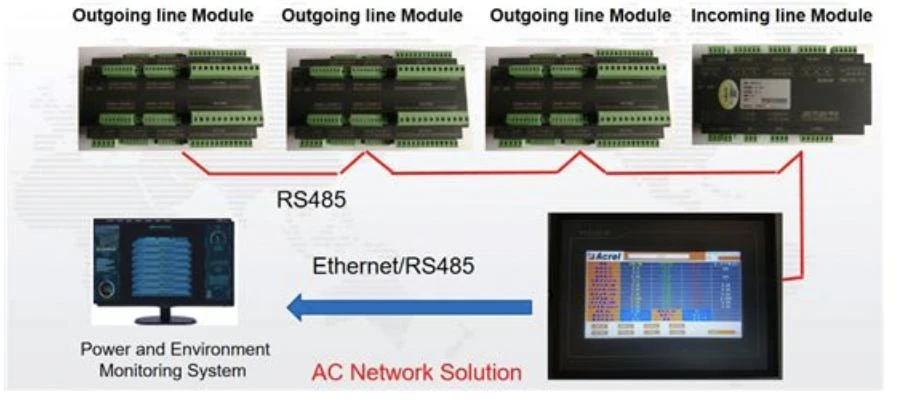

সিস্টেম নেটওয়ার্ক ডায়াগ্রাম
5. Cঅন্তর্ভুক্তি
Acrel দীর্ঘ সময়ের জন্য ডেটা সেন্টার শিল্পের অভ্যন্তরীণ এবং বাহ্যিক পরিবেশের একটি বিস্তৃত বিশ্লেষণ পরিচালনা করেছে, জাতীয় নীতি এবং শিল্পের ভবিষ্যতের বিকাশের প্রবণতাগুলির উপর শিল্পের হট স্পট বিশ্লেষণ পরিচালনা করেছে, শিল্পের ভবিষ্যত উন্নয়নের দিকনির্দেশের পূর্বাভাস দিয়েছে এবং বিভিন্ন উন্নতি করেছে। নিজস্ব শিল্পে অ্যাপ্লিকেশন সমাধান। গ্রাহকের চাহিদা, বিভিন্ন গ্রাহকদের আবেদনের চাহিদা মেটাতে।
