বর্ণনা

পিজেড সিরিজের ইন্টেলিজেন্ট ডিসি এনার্জি মিটারটি ডিসি প্যানেল, সৌর শক্তি, টেলিকমিউনিকেশন বেস স্টেশন এবং চার্জিং পোর্টের মতো অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এই সিরিজের যন্ত্রগুলি ডিসি সিস্টেমে ভোল্টেজ, কারেন্ট, পাওয়ার, ফরোয়ার্ড এবং রিভার্স পাওয়ার পরিমাপ করতে পারে। এটি স্থানীয় প্রদর্শনের জন্য ব্যবহার করা যেতে পারে এবং একটি পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা থেকে শিল্প নিয়ন্ত্রণ সরঞ্জাম, কম্পিউটারের সাথে সংযুক্ত করা যেতে পারে।

PZ সিরিজের ইন্টেলিজেন্ট DC এনার্জি মিটারে ব্যবহারকারীদের বেছে নেওয়ার জন্য বিভিন্ন বাহ্যিক অজুহাত ফাংশন রয়েছে: RS485 কমিউনিকেশন ইন্টারফেস, Modbus{1}}RTU প্রোটোকল, রিলে অ্যালার্ম আউটপুট, ডিজিটাল ইনপুট/আউটপুট। বিভিন্ন প্রয়োজনীয়তা অনুসারে, যন্ত্র প্যানেল কীগুলির মাধ্যমে, আপনি অনুপাত, যোগাযোগের পরামিতি সেট করতে পারেন

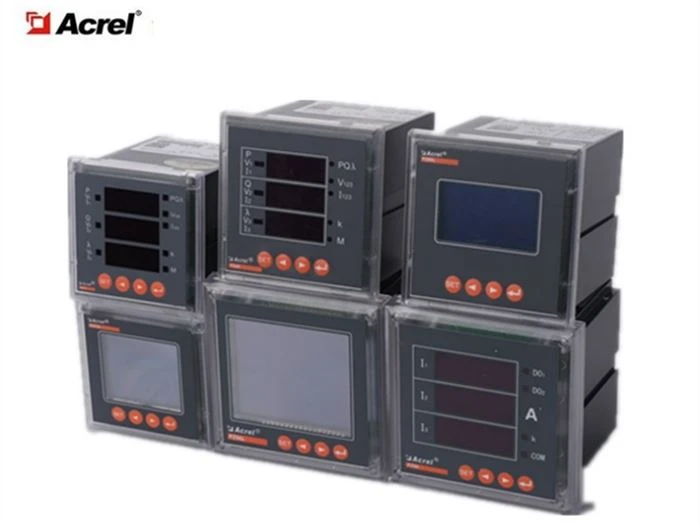

চেহারা

পণ্যটি মান Q/GDW1825{2}}2013 DC পাওয়ার মিটার স্পেসিফিকেশন, GB/T29318-2012 নন-ভেহিক্যাল চার্জিং বৈদ্যুতিক যানবাহনের জন্য বৈদ্যুতিক শক্তি মিটারিং, Q/GDW364-2009 একক প্রাসঙ্গিক প্রযুক্তিগত প্রয়োজনীয়তাগুলি পূরণ করে -ফেজ এনার্জি মিটার স্পেসিফিকেশন।

পরামিতি

পরামিতি	মান
ইনপুট	ডিসি ভোল্টেজ	ইনপুট পরিসীমা	0-100V,0-500V,0-1000V
		ইনপুট প্রতিরোধ	Greater than or equal to 6kΩ/V
	ডিসি কারেন্ট	ইনপুট পরিসীমা	0-2500A (শান্ট বা হল সেন্সর)
		শান্ট	আউটপুট 75mV
		হল	আউটপুট 0-20mA, 0-5V
		খরচ	1mW এর থেকে কম বা সমান
	ওভারলোড	.2 ভাঁজ রেটিং (একটানা); 1 সেকেন্ডের জন্য 10 গুণ রেটিং
সঠিকতা শ্রেণী	0.5 ক্লাস
ডাল	ভোল্টেজ এবং বর্তমান : 750V, 300A, ডিফল্ট পালস কনস্ট্যান্ট: 100imp/kWh
	ভোল্টেজ এবং বর্তমান: 1000V, 300A, ডিফল্ট পালস ধ্রুবক: 100imp/kWh
	ভোল্টেজ এবং বর্তমান: 1000V, 200A, ডিফল্ট পালস ধ্রুবক: 100imp/kWh

ফাংশন	মাপা বৈদ্যুতিক পরামিতিগুলির	U, I, P
	kWh এর পরিমাপ	সক্রিয় kWh (ইতিবাচক এবং নেতিবাচক) সক্রিয় kWh (ইতিবাচক এবং নেতিবাচক)
	মাল্টি ট্যারিফ	সময়সূচীর দুটি সেট, এক বছরকে 4টি সময় অঞ্চলে ভাগ করা যেতে পারে, প্রতিটি সময়সূচির সেট 12টি দৈনিক টাইম স্লটে সেট করা যেতে পারে, 4 হার (F1, F2, F3, F4 হল শিখর এবং সমতল উপত্যকা), সর্বনিম্ন ব্যবধান সময়কাল হল 15 মিনিট, এবং সময়কাল শূন্য পয়েন্ট জুড়ে সেট করা যেতে পারে। (শুধুমাত্র LCD লিকুইড ক্রিস্টাল মিটারের জন্য)
	ঐতিহাসিক তথ্য রেকর্ড	এটি গত 12 মাসে ঐতিহাসিক বৈদ্যুতিক শক্তি গণনা করতে পারে (বিভিন্ন হারে বৈদ্যুতিক শক্তি)। (শুধুমাত্র এলসিডি মিটার আছে)
	ইনপুট এবং আউটপুট ফাংশন স্যুইচ করুন	PZ72 এর দুটি সুইচ আউটপুট এবং দুটি সুইচ ইনপুট রয়েছে। PZ96 এর দুটি সুইচ আউটপুট এবং চারটি সুইচ ইনপুট রয়েছে। সুইচ আউটপুট রিলে আউটপুট, যা "রিমোট কন্ট্রোল" এবং অ্যালার্ম আউটপুট উপলব্ধি করতে পারে। সুইচ ইনপুট শুধুমাত্র স্থানীয় সুইচ স্থিতির তথ্য সংগ্রহ এবং প্রদর্শন করতে পারে না কিন্তু রিমোট ট্রান্সমিশন ফাংশনটি যন্ত্রের RS485, অর্থাৎ "রিমোট সিগন্যাল" ফাংশনের মাধ্যমে উপলব্ধি করা যেতে পারে।
	প্রদর্শন	এলসিডি বা এলইডি
	যোগাযোগ	কমিউনিকেশন ইন্টারফেস: RS485, কমিউনিকেশন প্রোটোকল:MODBUS-RTU বা DL/T645-2007 প্রোটোকল বড রেট 1200, 2400, 4800, 9600, 19200, 38400 ঐচ্ছিক, ইনফ্রারেড 1200bps এ স্থির করা হয়েছে।
সুইচ	ডি.আই	ড্রাই কনট্যাক্ট ইনপুট, ইনস্ট্রুমেন্টের পাওয়ার সাপ্লাই, ফটোইলেকট্রিক আইসোলেশনে অন্তর্নির্মিত-
সুইচ	DO	2 রিলে আউটপুট, সাধারণত খোলা পরিচিতি, ক্ষমতা 2A/30VDC বা 2A/250VAC
পাওয়ার সাপ্লাই	ভোল্টেজের পরিধি	85-265VAC,50/60Hz;20-60VDC;100-350VDC
পাওয়ার সাপ্লাই	খরচ	2W এর থেকে কম বা সমান
অন্তরণ প্রতিরোধের	Greater than or equal to 100MΩ
পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে	3kV/1min（RMS）
পরিবেশ	তাপমাত্রা	কাজ:-25 ডিগ্রি - প্লাস 65 ডিগ্রি ;স্টোরেজ:-40 ডিগ্রি - প্লাস 80 ডিগ্রি
	আর্দ্রতা	93 শতাংশের কম বা সমান RH নন-ঘন
	উচ্চতা	2500 মি এর কম বা সমান

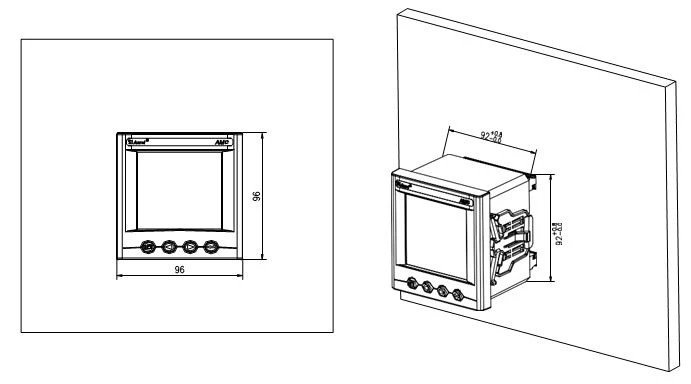

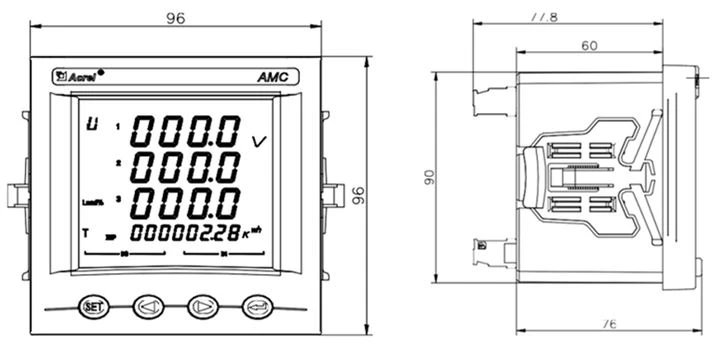

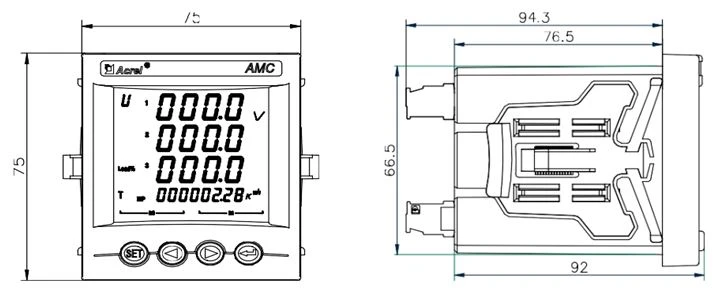

মাত্রা

রূপরেখা	ফেসপ্লেট আকার		হাউজিং আকার			আকার কাটা
রূপরেখা	প্রস্থ	উচ্চতা	প্রস্থ	উচ্চতা	গভীরতা	প্রস্থ	উচ্চতা
72 বর্গ	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 বর্গ	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
