উত্পাদন বিবরণ

DC leakage current sensor is a measuring module that converts the measured direct current into the proportional direct current or voltage signal according to the fluxgate theory and the input side is highly insulated from the output side. Typical outputs include 4-20mA, DC0-5V and DC0-10V signals. These standard signals can be acquired by various devices such as PLC, RTU and DAS cards and used for different current monitoring applications. leakage current transformerS surround the outlet plus and – of DC circuit.

এটি সার্কিট শাখায় সেন্সরগুলির আউটপুট সংকেত সনাক্ত করে। যদি সার্কিট শাখায় নিরোধক স্বাভাবিক হয়, তাহলে সেন্সর অতিক্রমকারী কারেন্ট অবশ্যই বিপরীত দিকে সমান হতে হবে। আউটপুট সংকেত শূন্য। যদি একটি সার্কিট শাখা গ্রাউন্ড করা হয়, ডিফারেনশিয়াল কারেন্ট লিকেজ কারেন্ট ট্রান্সফরমারকে পাস করে এবং সেন্সরের আউটপুট শূন্য হয় না। অতএব, সার্কিট শাখা থেকে আউটপুট সংকেত সনাক্ত করে ডিসি সিস্টেমে গ্রাউন্ডেড শাখা সনাক্ত করা সম্ভব। তত্ত্বটি সঠিক লাইন সনাক্তকরণের নিশ্চয়তা দেয় এবং বিতরণকৃত ক্যাপাসিট্যান্সের প্রভাবকে প্রতিরোধ করে।

চেহারা

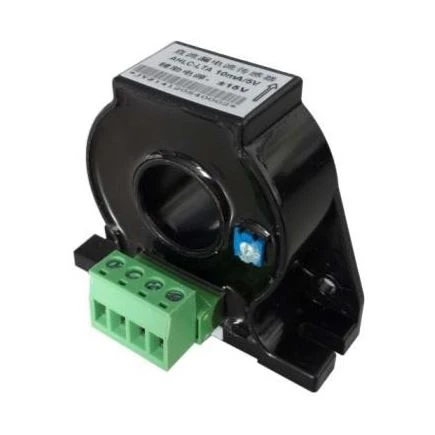

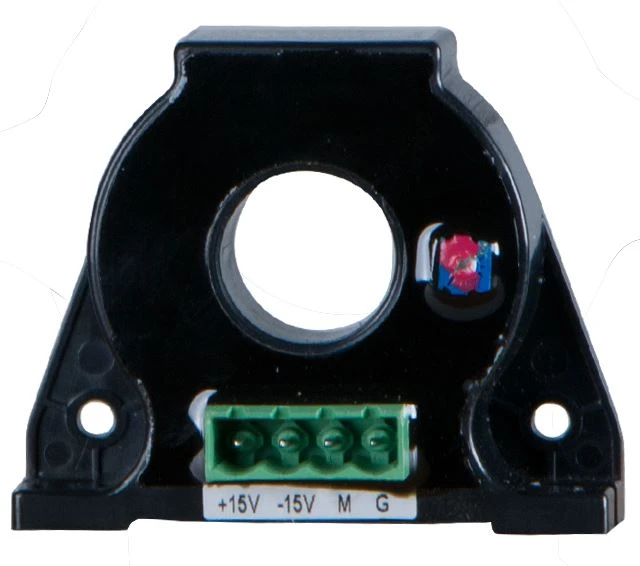

AHLC-LTA

AHLC-EA

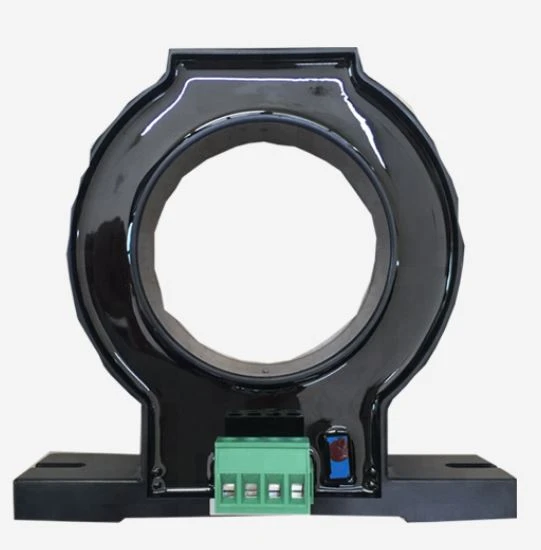

AHLC-EB

পরামিতি

স্পেসিফিকেশন	রেট করা বর্তমান	পাওয়ার সাপ্লাই	উৎপাদনের হার	অ্যাপারচার পরিমাপ (মিমি)	যথার্থতা ডিগ্রী
AHLC-LTA	DC 10mA-2A	±15V	5V	φ 20	1
AHLC-EA	DC 10mA-2A	±15V	5V	φ 40	1
AHLC-EB	DC 10mA-2A	±15V	5V	φ 60	1

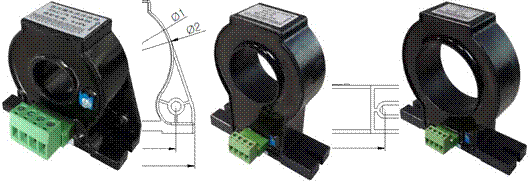

মাত্রা (একক: মিমি)


ডুমুর। 1	চিত্র 2	চিত্র 3

আকার স্পেসিফিকেশন	রূপরেখা আকার (মিমি)				মাধ্যম আকার (মিমি)	মাউন্টিং আকার (মিমি)		চিত্র
আকার স্পেসিফিকেশন	W	H	D	Φ 2	Φ 1	M	N	চিত্র
AHLC-LTA	68	57	20	50	20	52	52	ডুমুর। 1
AHLC-EA	100	108	30	75	40	78	/	চিত্র 2
AHLC-EB	120	112	30	94	60	98	/	চিত্র 3
