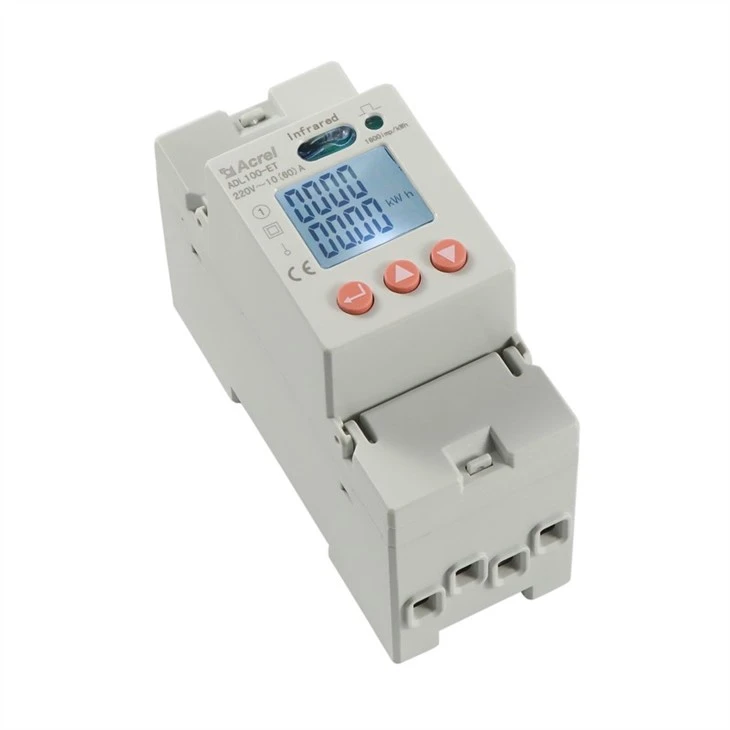

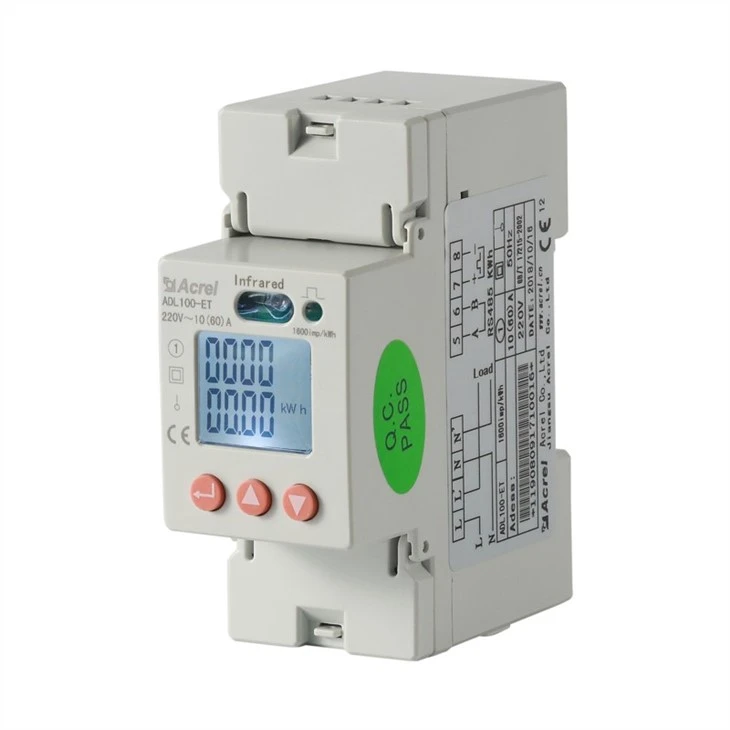

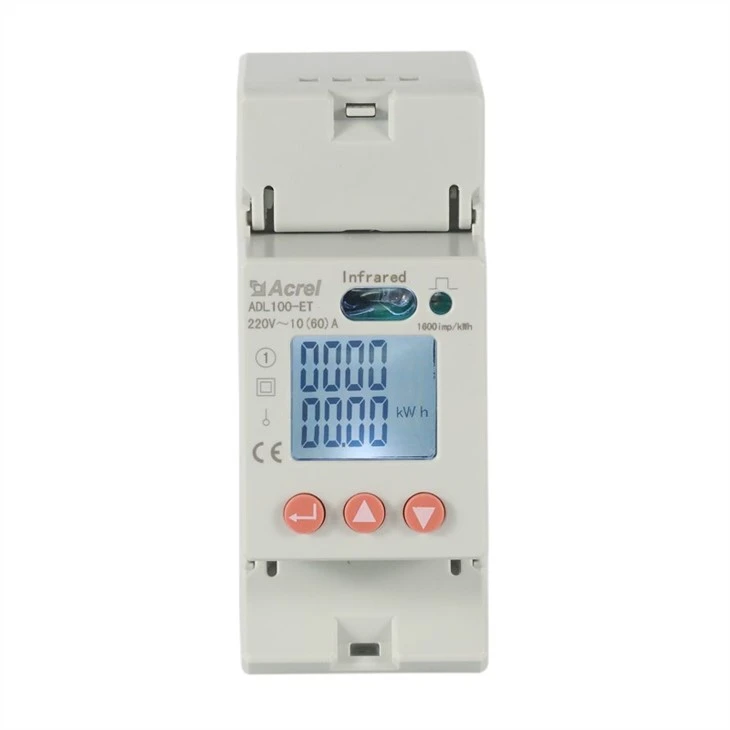

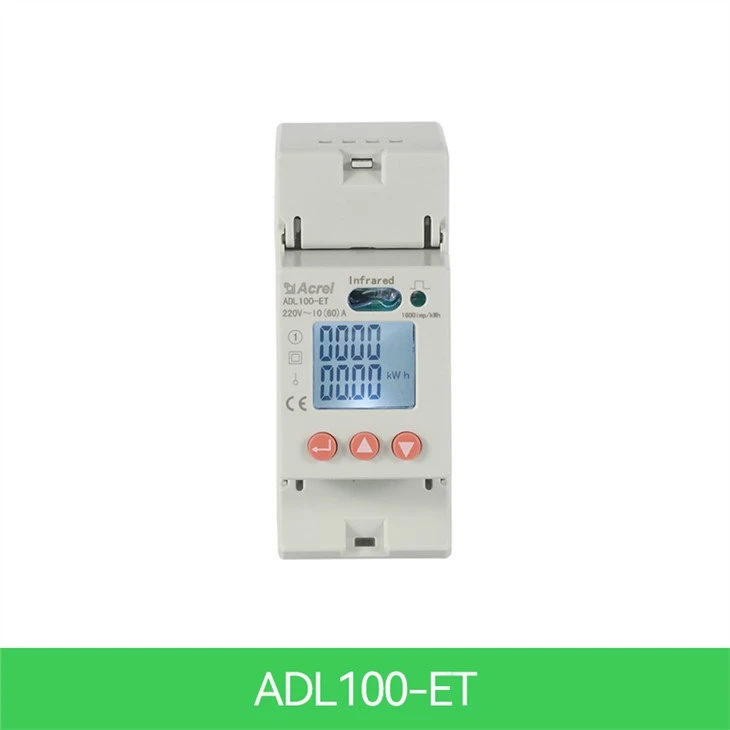

একক ফেজ Kwh মিটার

● রেফারেন্স ভোল্টেজ: AC 220V
● ইনপুট কারেন্ট: 10（60）A
● ছোট কম্প্যাক্ট আকার
● বৈচিত্র্যময় বৈদ্যুতিক পরামিতি পরিমাপ
● মাল্টি-রেট/নমনীয় ট্যারিফ
● RS485 (MODBUS-RTU)
● মডেল: ADL100

বর্ণনা

ADL100 একক-ফেজ বৈদ্যুতিক মিটার কম ভোল্টেজ সিস্টেমে একক-ফেজ সক্রিয় শক্তি পরিমাপের জন্য ডিজাইন করা হয়েছে, একই সময়ে এটি ভোল্টেজ, কারেন্ট, পাওয়ার ইত্যাদি বৈদ্যুতিক পরামিতিগুলি পরিমাপ করতে পারে। এছাড়াও RS485 বেছে নেওয়া যায়। এই পাওয়ার মিটারের ছোট ভলিউম, উচ্চ নির্ভুলতা, ভাল EMC, সহজ ইনস্টলেশন ইত্যাদি সুবিধা রয়েছে, সমস্ত মিটার IEC62053-21,IEC62053-22 মানগুলির মধ্যে ইলেকট্রনিক পাওয়ার মিটারগুলির সম্পর্কিত প্রযুক্তিগত প্রয়োজনীয়তাগুলি পূরণ করে৷

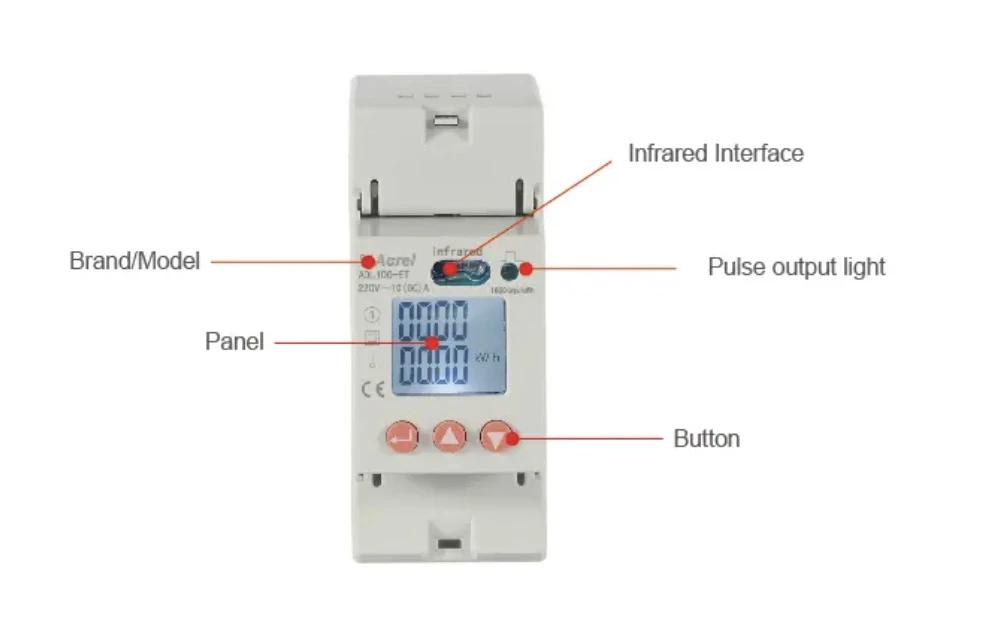

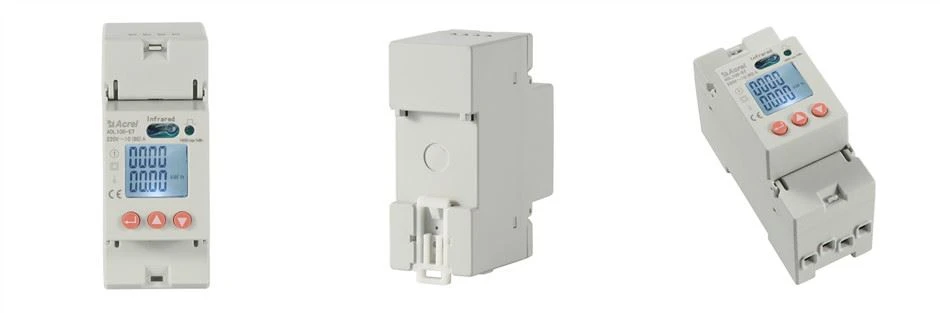

চেহারা

1.1

প্যারামিটার

ইনপুট ভোল্টেজ	রেফারেন্স ভোল্টেজ	AC 220V
	রেফারেন্স ফ্রিকোয়েন্সি	50Hz
	শক্তি খরচ	<10VA
ইনপুট বর্তমান	মৌলিক বর্তমান	10A
	সর্বাধিক বর্তমান	60A
	কারেন্ট শুরু হচ্ছে	4‰আইবি
	খরচ	<4VA (Maximum current)
পরিমাপ কর্মক্ষমতা	পরিমাপের নির্ভুলতা	1 ক্লাস
পরিমাপ কর্মক্ষমতা	পরিমাপের পরিসর	000000৷{1}}~99999999kWh
ঘড়ির নির্ভুলতা		ত্রুটি 0.5s/d এর চেয়ে কম বা সমান
সক্রিয় পালস	পালস প্রস্থ	80±20ms
সক্রিয় পালস	পালস ধ্রুবক	1600imp/kWh, LED
যোগাযোগ	ইন্টারফেস	RS485(A+,B-)
	সংযোগ মোড	ঝাল পাকানো জোড়া কন্ডাক্টর
	প্রোটোকল	মডবাস-আরটিইউ

ফাংশন

intro

ফাংশন	ফাংশন বিবরণ	ফাংশন প্রদান
kWh এর পরিমাপ	একক-ফেজ সক্রিয় kWh (ইতিবাচক এবং নেতিবাচক)	■
বৈদ্যুতিক পরামিতি পরিমাপ	ভোল্টেজ, বর্তমান, সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি, স্পষ্ট শক্তি, পাওয়ার ফ্যাক্টর এবং ফ্রিকোয়েন্সি	■
এলসিডি ডিসপ্লে	8 বিট বিভাগ LCD	■
কী প্রোগ্রামিং	কোড, ঠিকানা, বড রেট, মাল্টি-ট্যারিফ, এবং যোগাযোগ প্রোটোকলের মতো প্যারামিটার সেট করার জন্য 3 কী	■
পালস আউটপুট	সক্রিয় শক্তি পালস আউটপুট	■

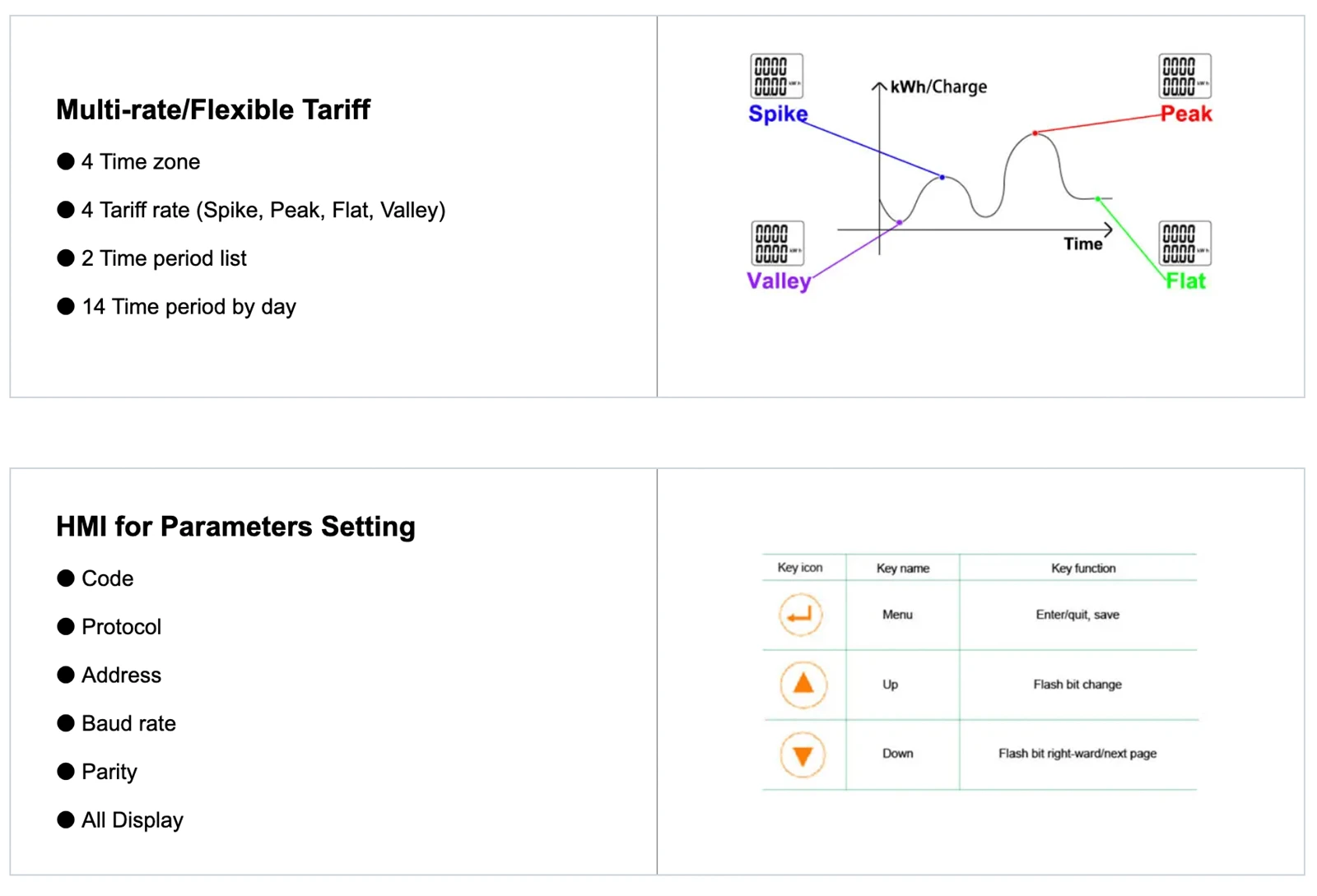

বহু-শুল্ক	4টি সময় অঞ্চল, 2টি সময়ের ব্যবধানের তালিকা, দিনে 14টি সময় ব্যবধান এবং 4টি শুল্ক হার মানিয়ে নিন	□F
যোগাযোগ	কমিউনিকেশন ইন্টারফেস: RS485, কমিউনিকেশন প্রোটোকল: MODBUS-RTU	□C
যোগাযোগ	ইনফ্রারেড যোগাযোগ	■

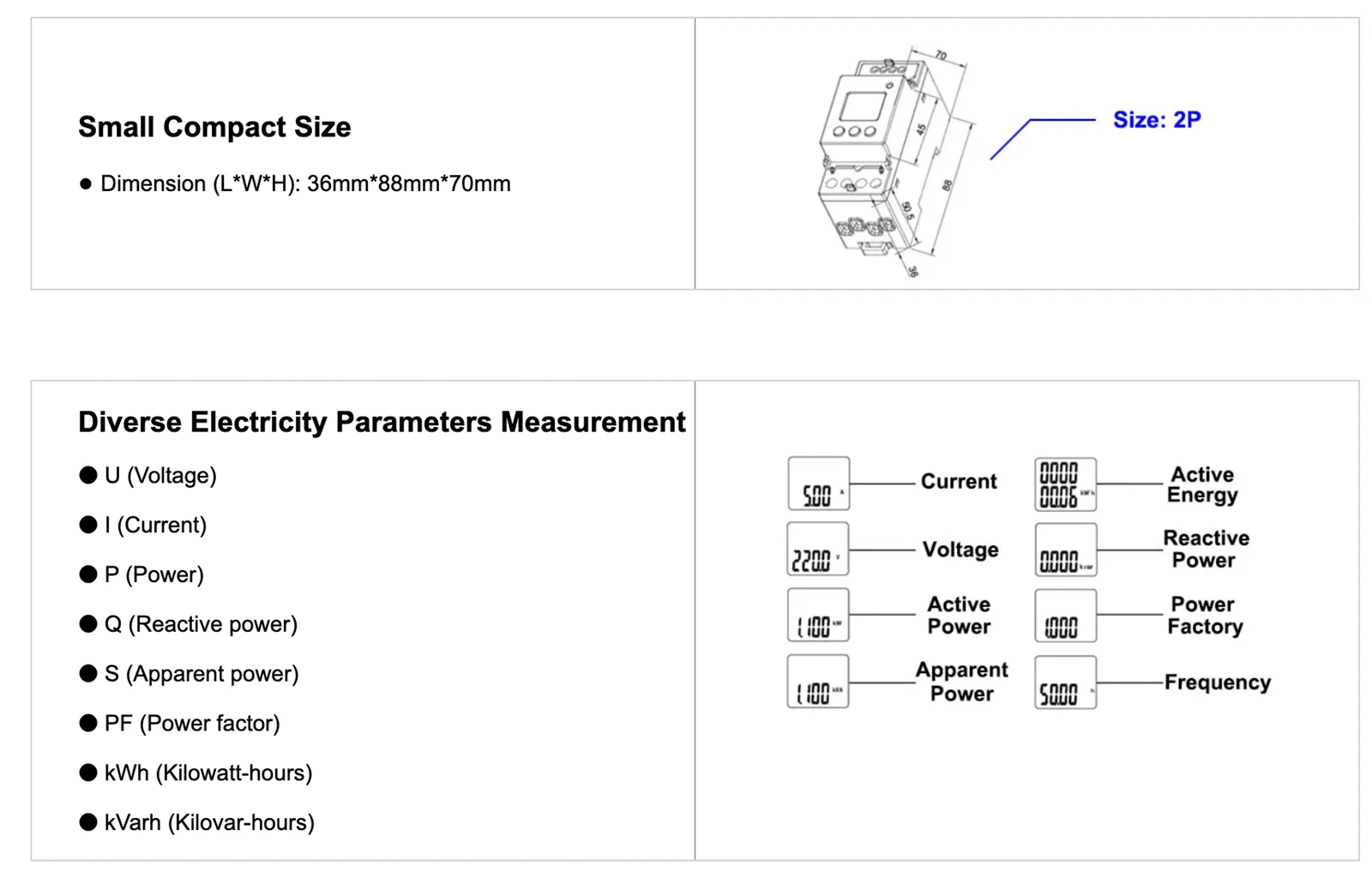

function-min

function2-min

মাত্রা

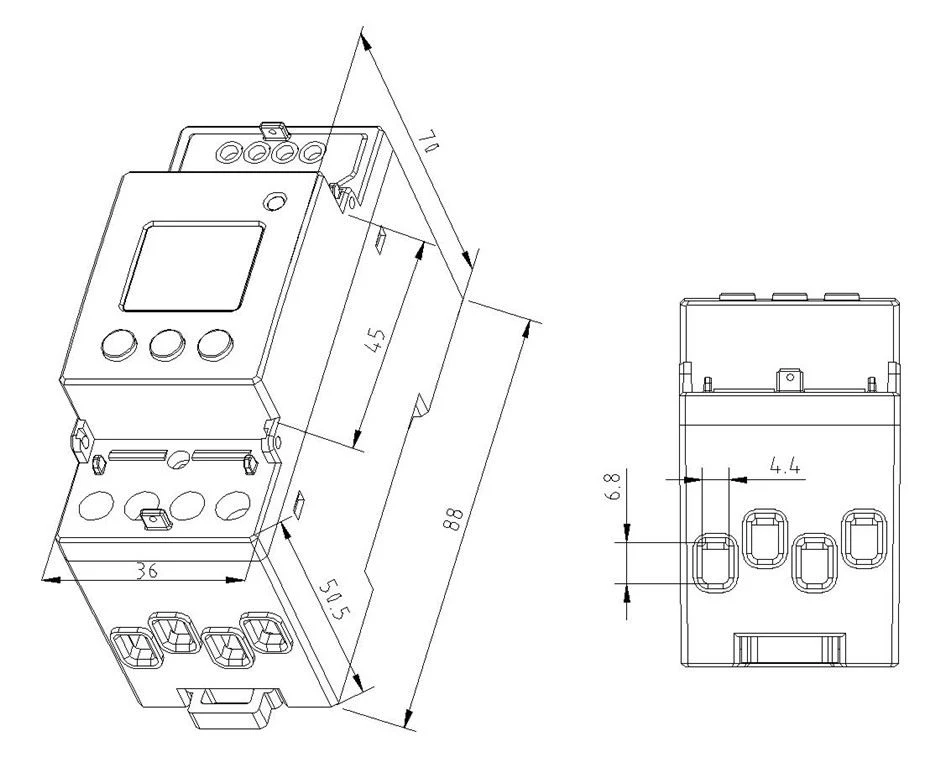

1.2_

যন্ত্রের মাত্রা

দ্রষ্টব্য: টর্ক 4 এর বেশি হওয়া উচিত নয়।{1}}N·m

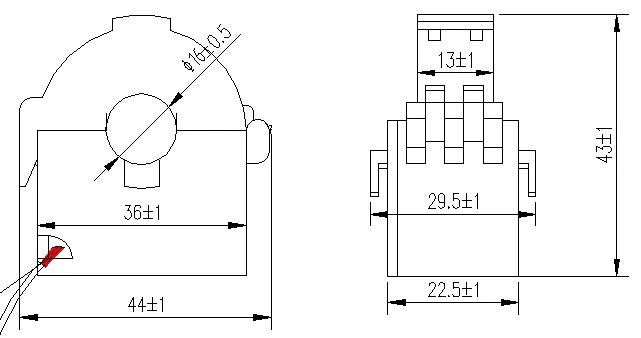

1.3

বাহ্যিক ট্রান্সফরমার মাত্রা

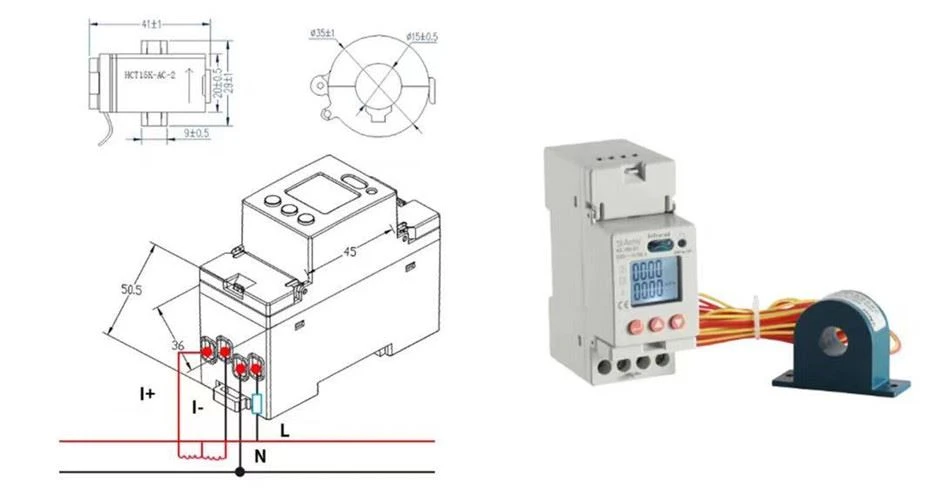

ওয়্যারিং

1.4_

1.5

10(60)A

ADL100 একক ফেজ বৈদ্যুতিক মিটার সরাসরি সংযোগ পদ্ধতি ব্যবহার করে। দয়া করে ওয়্যারিং করার সময় ইনপুট এবং আউটপুটের দিকে মনোযোগ দিন এবং শক্তভাবে স্ক্রু করুন, মিটারটিকে অস্বাভাবিক কাজ থেকে আটকান।
