বর্ণনা

এসি স্যাম্পলিং প্রযুক্তি ব্যবহার করে, পিজেড সিরিজের বৈদ্যুতিক শক্তি মিটারগুলি প্রত্যক্ষ বা পরোক্ষভাবে অনেকগুলি তিন-ফেজ গ্রিড বৈদ্যুতিক পরামিতি যেমন বর্তমান, ভোল্টেজ, শক্তি, বৈদ্যুতিক শক্তি ইত্যাদি পরিমাপ করতে পারে। এটি স্থানীয় প্রদর্শনের জন্য ব্যবহার করা যেতে পারে এবং একটি পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা তৈরি করতে নিয়ন্ত্রণ সরঞ্জামের সাথে সংযুক্ত করা যেতে পারে।

RS-485 কমিউনিকেশন পোর্টের সাথে লাগানো, সামঞ্জস্যপূর্ণ Modbus-RTU প্রোটোকল গ্রহণ করে, মিটারগুলি চার-চ্যানেল (দুই-চ্যানেল) সুইচিং ইনপুট / দুই-চ্যানেল সুইচিং আউটপুট সহ বৈদ্যুতিক পরামিতি সংকেতকে স্ট্যান্ডার্ড অ্যানালগ আউটপুটে স্যুইচ করতে পারে। বিভিন্ন প্রয়োজনীয়তার উপর ভিত্তি করে, রূপান্তর অনুপাত, অ্যালার্ম, যোগাযোগ ইত্যাদির জন্য বৈদ্যুতিক পরামিতিগুলি ফেসপ্লেটে কী দ্বারা সেট আপ এবং নিয়ন্ত্রণ করা যেতে পারে।

PZ সিরিজের মিটারের উচ্চ মূল্য-কর্মক্ষমতা অনুপাত রয়েছে এবং এটি ঐতিহ্যবাহী বৈদ্যুতিক ট্রান্সডুসার এবং পরিমাপ মিটার প্রতিস্থাপন করতে পারে। একটি উন্নত বুদ্ধিমান, ডিজিটাল ফ্রন্ট-এন্ড অধিগ্রহণের উপাদান হিসাবে, এই বৈদ্যুতিক মিটারগুলি বিভিন্ন নিয়ন্ত্রণ ব্যবস্থা, SCADA সিস্টেম, এবং শক্তি উত্স ব্যবস্থাপনা সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়েছে।

বৈশিষ্ট্য

1. থ্রি ফেজ এনার্জি মিটারের কাউন্টারে ভাল সিলিং এবং অ্যান্টি-হস্তক্ষেপ প্রভাব রয়েছে যাতে এটি সঠিক পরিমাপ নিশ্চিত করতে পারে।

2. ভোল্টেজের জন্য উচ্চতর নির্ভুলতা: ক্লাস 0.2, সক্রিয় শক্তি: ক্লাস 0.5। ভোল্টেজ 660V এর সাথে সংযুক্ত করা যেতে পারে।

3. 92*92/ 88*88 ডিজাইন ইনস্টলেশনকে আরও সুবিধাজনক করে তোলে এবং সময় বাঁচায়।

4. পরিষ্কার এলসিডি/এলইডি স্ক্রিন আপনাকে আরও স্পষ্টভাবে ডেটা দেখতে দেয় এবং ত্রুটিগুলি প্রতিরোধ করে।

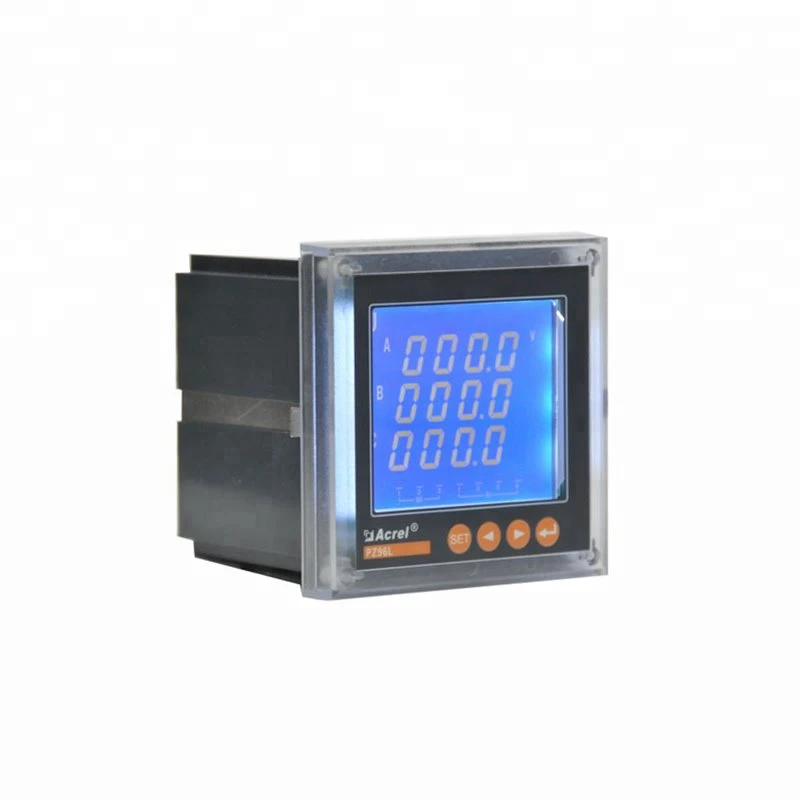

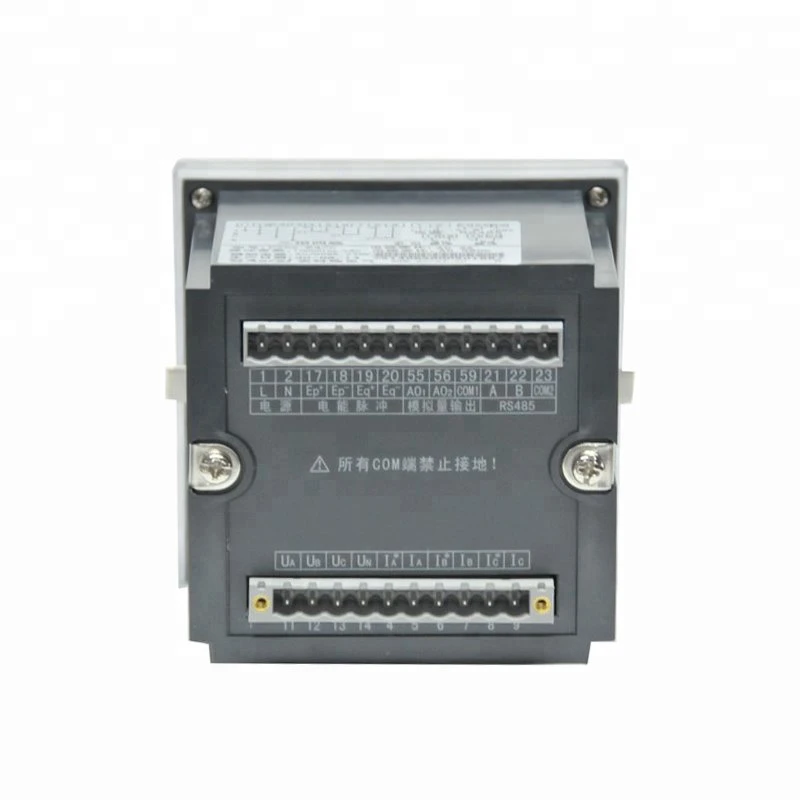

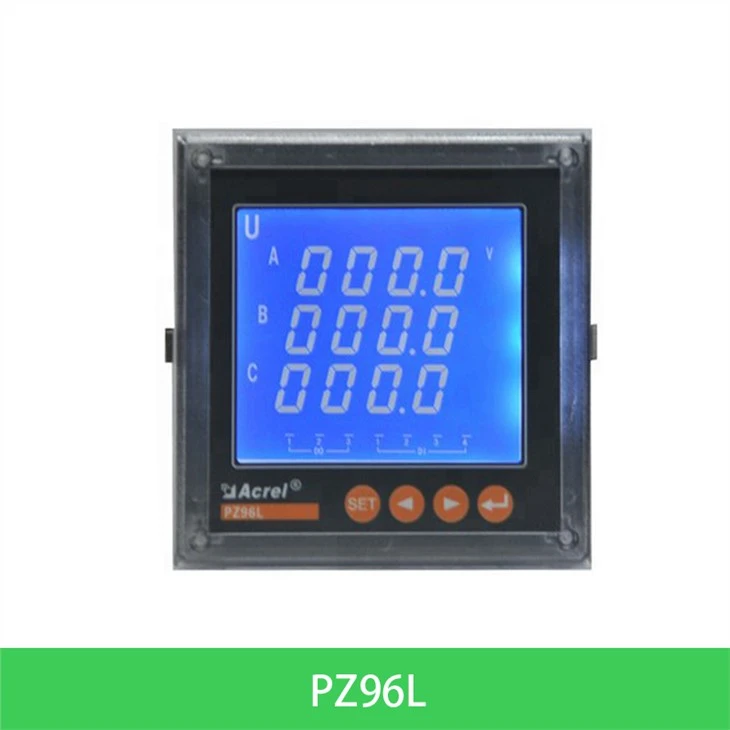

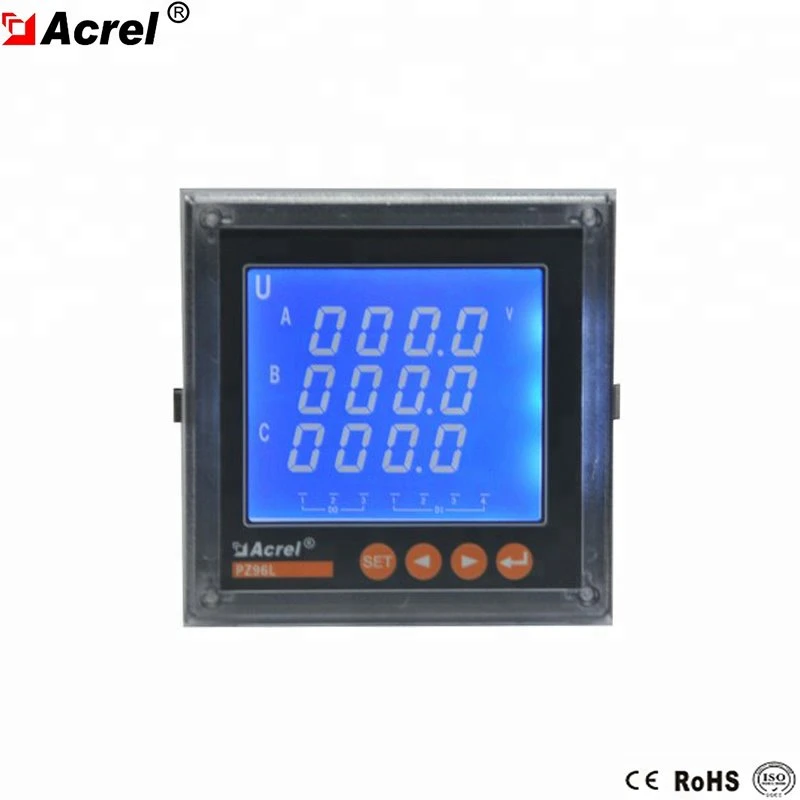

চেহারা

প্যারামিটার

প্রকল্প			প্যারামিটার
স্পেসিফিকেশন			3 ফেজ 3 তার, 3 ফেজ 4 তার
ইনপুট	সংযোগ করুন		45-65HZ
	ফ্রিকোয়েন্সি		3 ফেজ 3 তার, 3 ফেজ 4 তার
	ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	ওভারলোড: 1.2 ভাঁজ রেটিং (একটানা); 1 সেকেন্ডের জন্য 10 ভাঁজ রেটিং
		বিদ্যুৎ খরচ: < 0.2VA
	কারেন্ট	ওভারলোড: 1.2 ভাঁজ রেটিং (একটানা); 1 সেকেন্ডের জন্য 10 ভাঁজ রেটিং
		বিদ্যুৎ খরচ: < 0.2VA
আউটপুট	বিদ্যুৎ শক্তি		আউটপুট মোড: 2-চ্যানেল ওপেন-সংগ্রাহক ফটো কাপলার পালস
			পালস ধ্রুবক: 10000, 40000, 160000 imp/kWh
	যোগাযোগ		RS485port, Modbus -RTU প্রোটোকল
	প্রদর্শন		এলইডি বা এলসিডি ডিসপ্লে, গুণগত শক্তি সেট করুন, অ্যালার্ম, ইচ্ছামতো সুইচিং ইঙ্গিত; 1 চ্যানেল এনালগের জন্য, সম্পর্কিত প্রোগ্রামেবল সেটিং প্রদর্শন করুন
ফাংশন	ইনপুট পরিবর্তন করা হচ্ছে		2চ্যানেল বা 4চ্যানেল প্যাসিভ ড্রাই কন্টাক্ট ইনপুট মোড
	সুইচিং আউটপুট		1 সক্রিয় ফটোকপলার আউটপুট
			আউটপুট মোড: 2 চ্যানেল রিলে কোন যোগাযোগ আউটপুট
	এনালগ আউটপুট		আউটপুট মোড: 1, 2, বা 4 চ্যানেল আউটপুট, 0 - 20mA,4 - 20mA প্রোগ্রামেবল
			লোড ক্ষমতা 500Ω এর কম বা সমান
সঠিকতা শ্রেণী	ফ্রিকোয়েন্সি {{0}}.05Hz, প্রতিক্রিয়াশীল বৈদ্যুতিক শক্তি 1 ক্লাস, অন্যান্য 0.5 ক্লাস
পাওয়ার সাপ্লাই	DC100~350V; AV 85~265V; (ইনস্ট্রুমেন্ট করার জন্য তারের প্রাধান্য থাকবে)		শক্তি খরচ<5VA
নিরাপত্তা	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	পরিসীমা		মডবাস RTU:1~ 247;
পরিবেশ	তাপমাত্রা	কাজ: -10 ডিগ্রি ~ প্লাস 55 ডিগ্রি স্টোরেজ: -25 ডিগ্রি ~ প্লাস 75 ডিগ্রি
	আর্দ্রতা	93 শতাংশের কম বা সমান RH নন-কন্ডেন্সিং
	উচ্চতা	2500 মি এর কম বা সমান

ফাংশন

মিটারের ধরন

মৌলিক কার্যাবলী

আকৃতি

ঐচ্ছিক ফাংশন

PZ{{0}E3/*

PZ{{0}E4/*

EPI/EPE, EQL/EQC পরিমাপ;

সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি, পাওয়ার ফ্যাক্টর পরিমাপ;

তিন-ফেজ বর্তমান, ভোল্টেজ, ফ্রিকোয়েন্সি পরিমাপ

96 বর্গক্ষেত্র

4DI প্লাস 1 পালস প্লাস RS485 কমিউনিকেশন (/KC) স্যুইচিং
সুইচিং 2DI2DO প্লাস RS485 কমিউনিকেশন(/ KC)
সুইচিং 4DI প্লাস RS485 কমিউনিকেশন(/KC)
2 চ্যানেল ট্রান্সমিটিং আউটপুট প্লাস 2 পালস প্লাস RS485 কমিউনিকেশন(/MC)

PZ96L-E3/*

PZ96L-E4/*

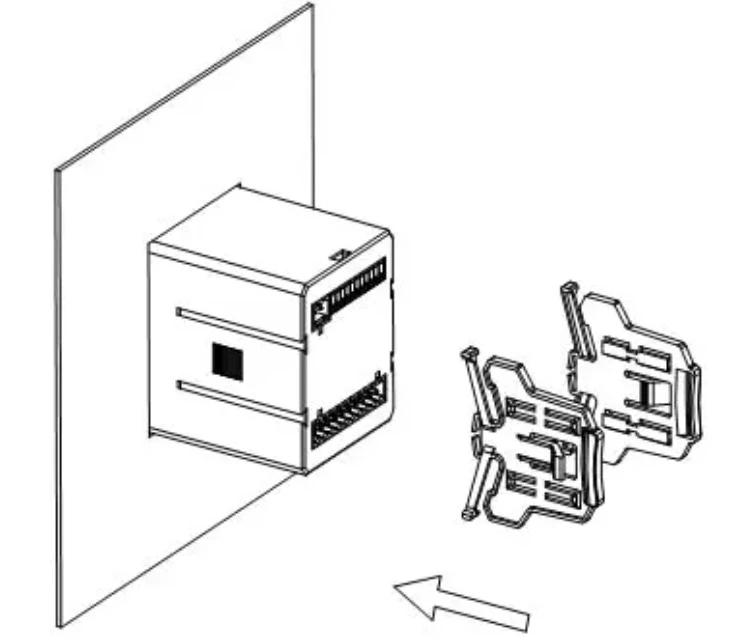

ওয়্যারিং

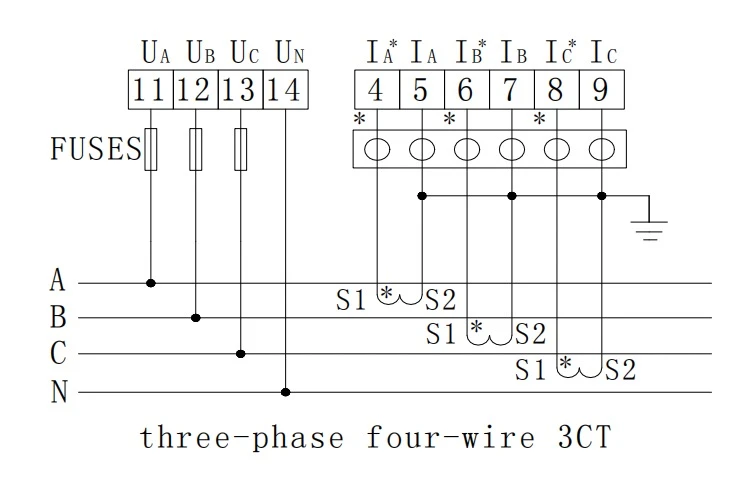

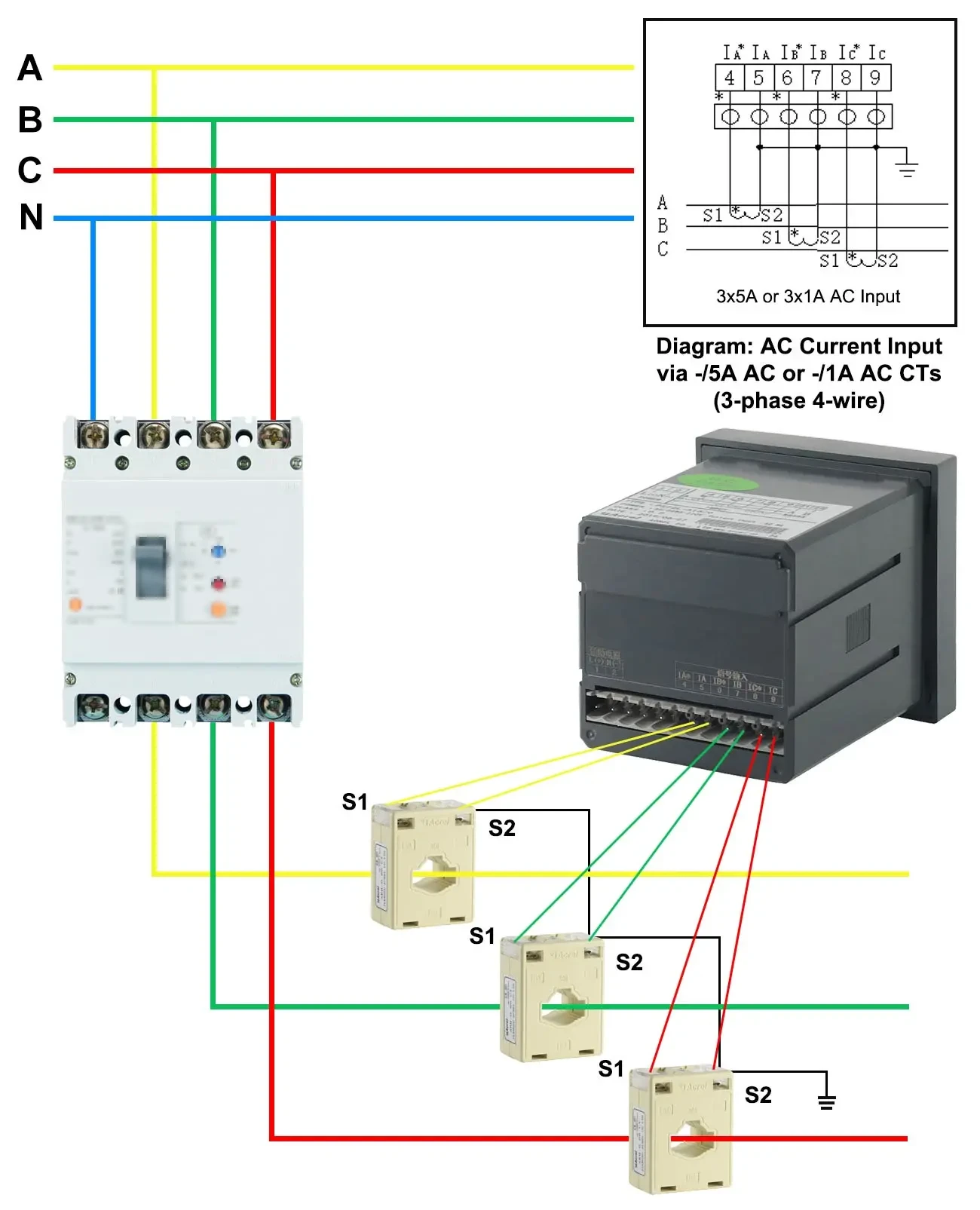

Fig1 থ্রি-ফেজ ফোর ওয়্যার 3CT

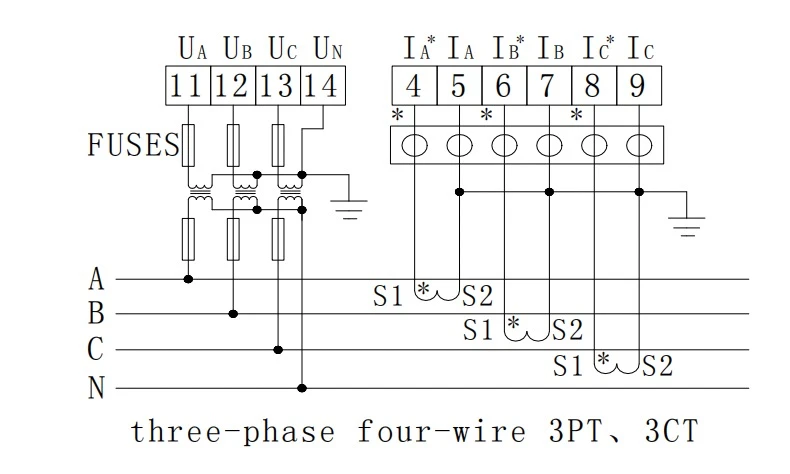

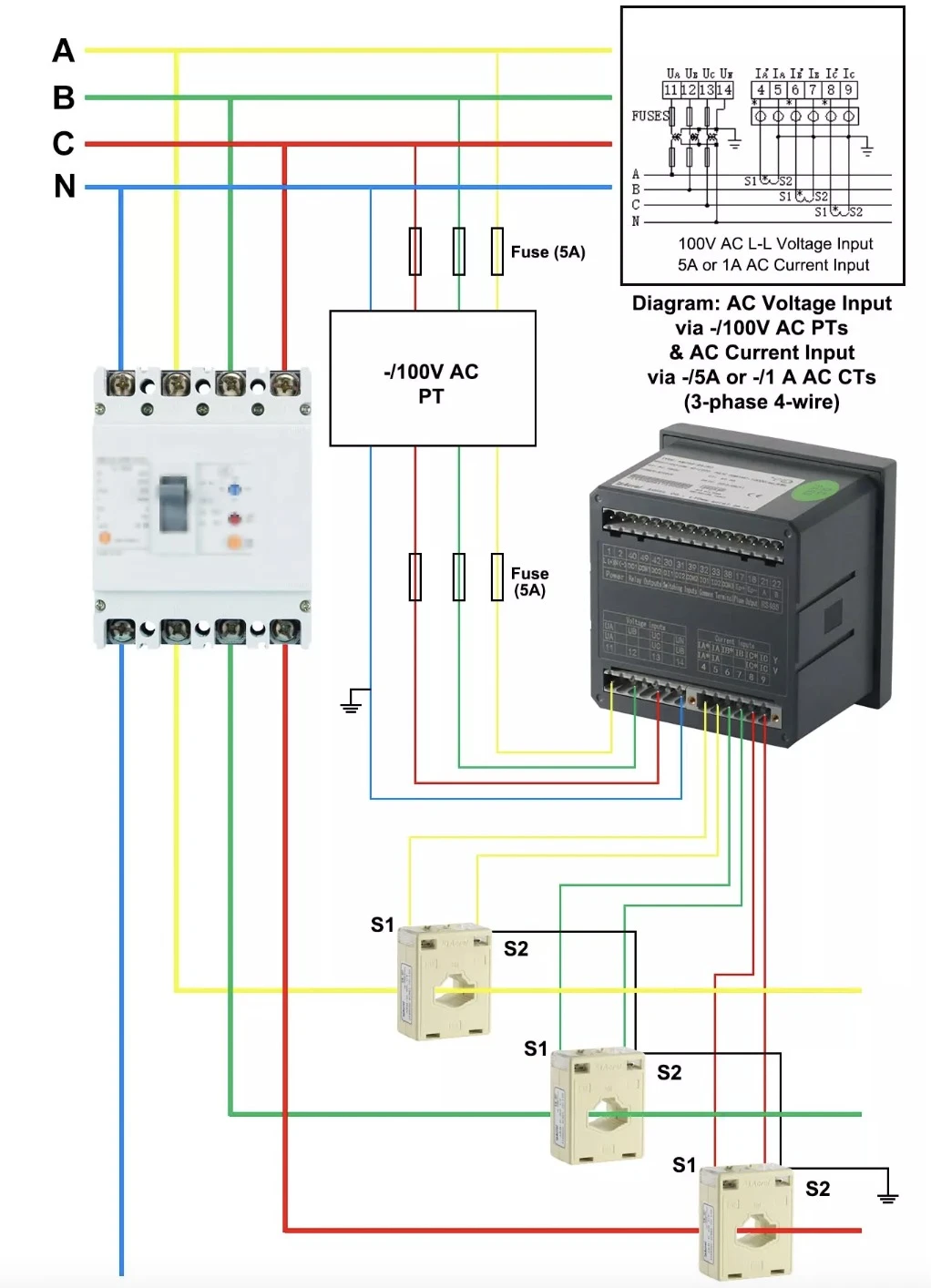

Fig2 থ্রি-ফেজ ফোর ওয়্যার 3PT, 3CT

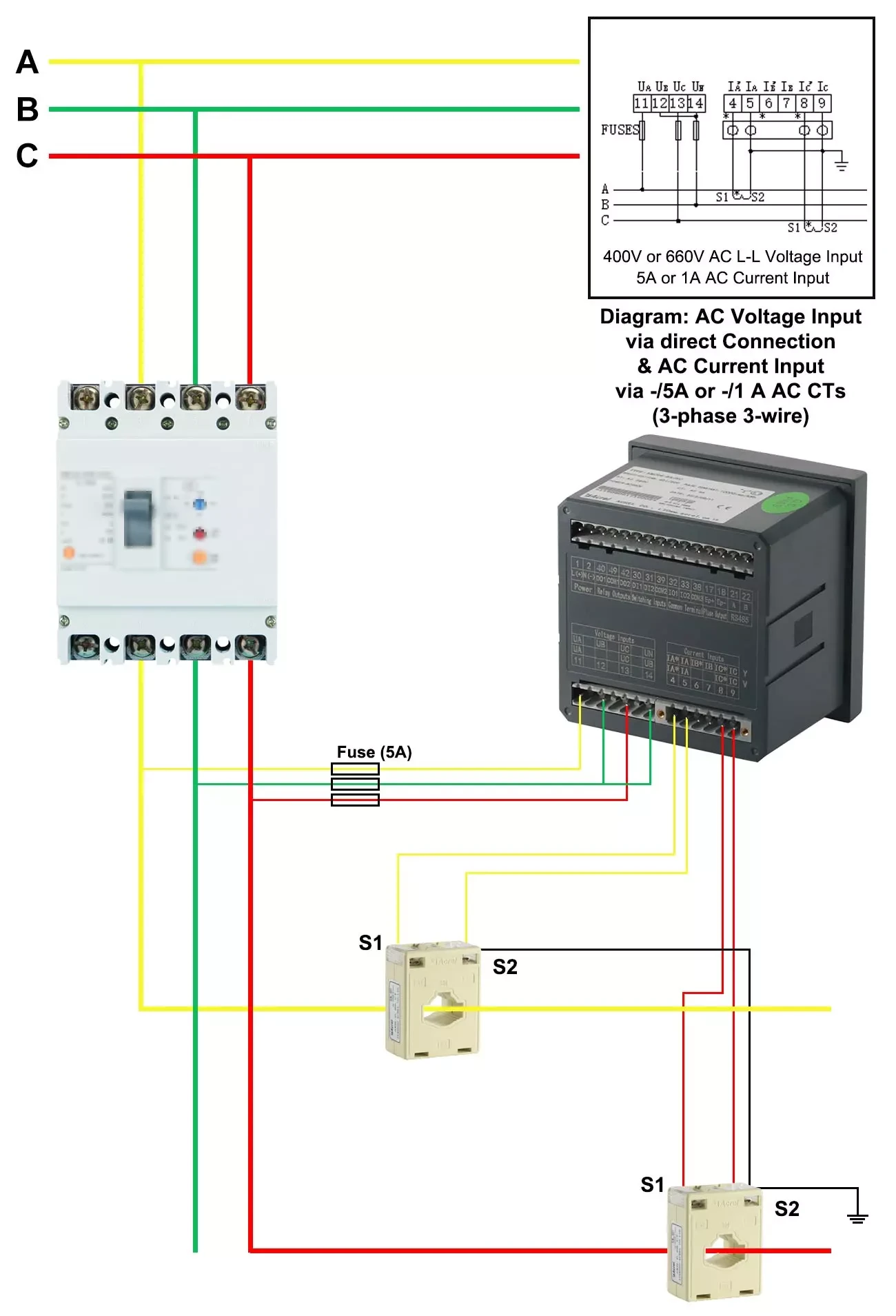

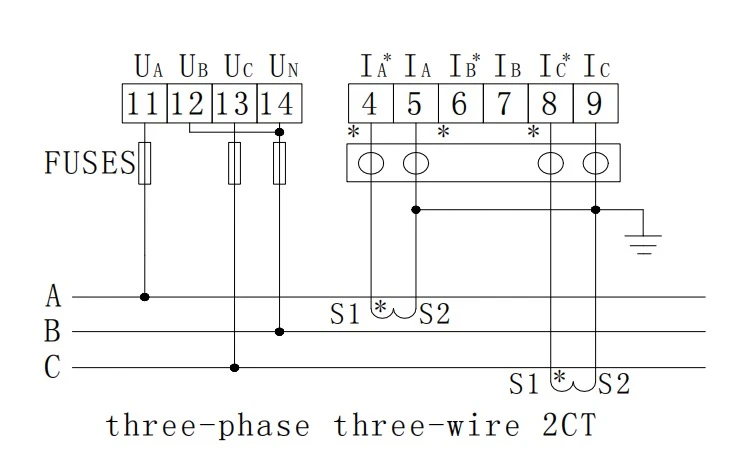

Fig3 থ্রি-ফেজ থ্রি ওয়্যার 2CT

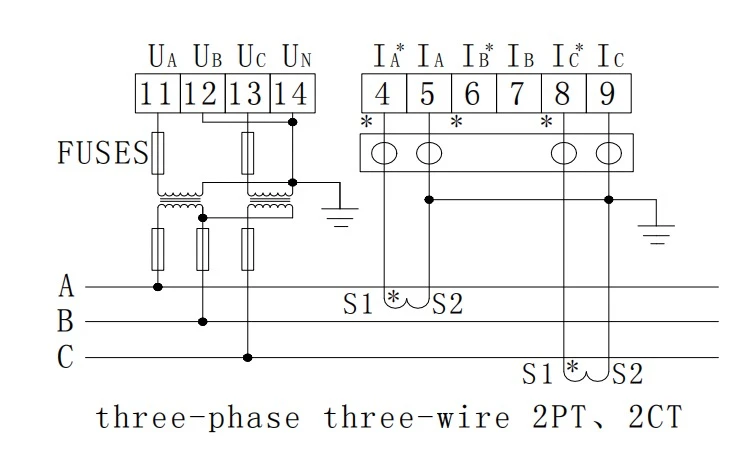

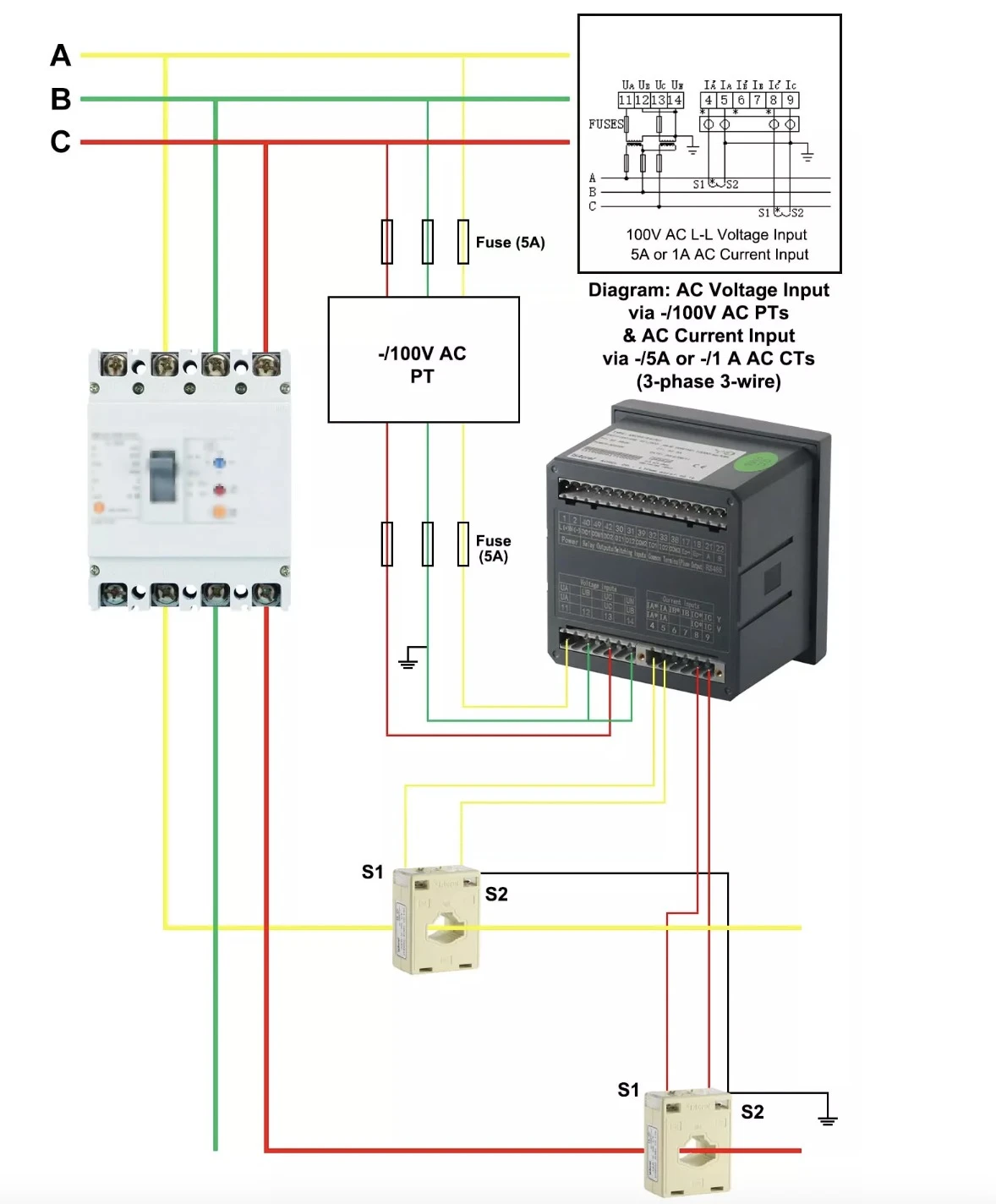

Fig3 থ্রি-ফেজ থ্রি ওয়্যার 2CT 2PT
