পণ্যের বর্ণনা
 একরেল পরিমাপকারী বর্তমান ট্রান্সফরমারের একটি প্রাথমিক বর্তমান পরিমাপের পরিসর রয়েছে 5-3000A, 0.2 শ্রেণী বা 0.5 শ্রেণীর নির্ভুলতা স্তর, উচ্চ কারেন্ট মানকে 5A বা 1 A তে রূপান্তরিত করে, শিল্প পরিমাপের জন্য উত্সর্গীকৃত , এবং একটি বিলিং বৈদ্যুতিক শক্তি মিটারের সাথে ব্যবহার করা যেতে পারে, এবং পরিমাপটি সঠিক এবং নির্ভরযোগ্য। |
আমাদের বর্তমান পরিমাপ ট্রান্সফরমার একটি ফ্লিপ নকশা, সুন্দর চেহারা এবং সুবিধাজনক তারের ব্যবহার করেছে। ফ্লিপ কভার উপাদান নির্বাচিত স্বচ্ছ পলিকার্বোনেট সেকেন্ডারি সীসার ওয়্যারিং পরিষ্কারভাবে দেখতে পারে। বৃত্তাকার সংমিশ্রণ গর্তের ধরনটি কেবল এবং বাস বার সেটিং উপাদানগুলির মধ্য দিয়ে যাওয়ার জন্য একটি এসি কারেন্ট সংকেত হিসাবে ব্যবহার করা যেতে পারে এবং সাধারণত বৈদ্যুতিক পরিমাপ যন্ত্রগুলির সাথে একত্রে ব্যবহৃত হয়।

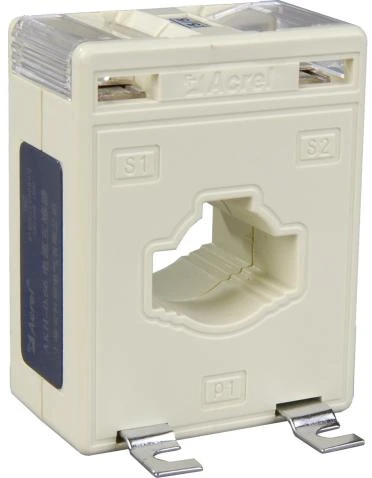

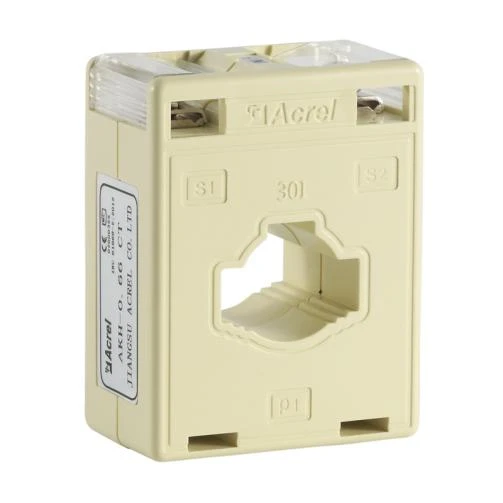

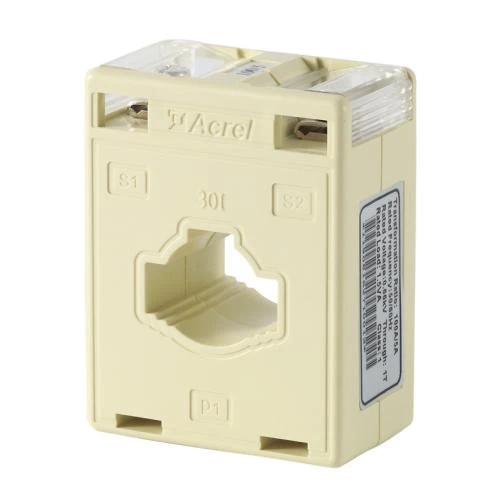

চেহারা
 |  |
পরামিতি
অনুপাত | Class Burden (VA/Ω) | পালা | বাসবার টাইপ(মিমি)/কিউটিওয়াই | দিয়া।(মিমি) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 3010/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 4010/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 6010/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 8010/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
মাত্রা
আকার (মিমি) মোড | মাত্রা | গর্তের আকার | ইনস্টলেশন আকার | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

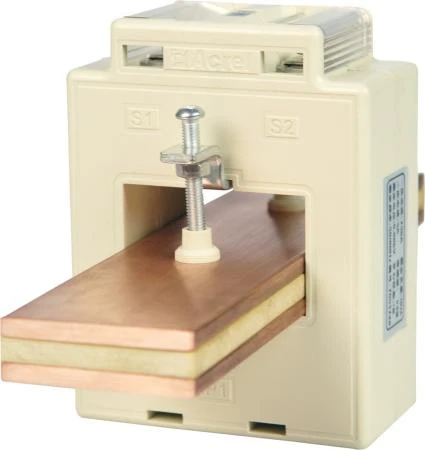

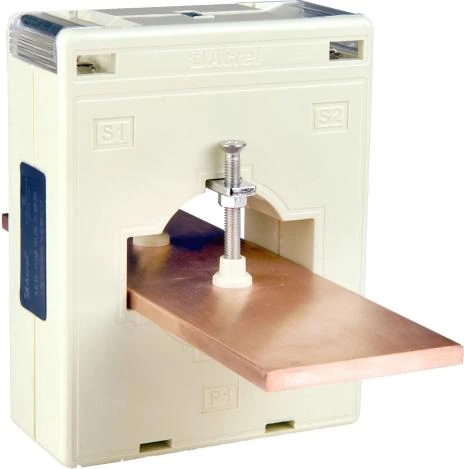

এই CE-প্রত্যয়িত বর্তমান ট্রান্সফরমারগুলি একক কেবল, একাধিক কেবল বা একটি একক বাসবারকে সিটি খোলার মধ্য দিয়ে যেতে দেয়।
পরিবেশ ব্যবহার করুন
● Rated working voltage AC {{0}}.66kV (equivalent to AC0.69kV, GB156-2003)
● Rated frequency 50-60Hz
● Ambient temperature -30 degree 70 degree
● Altitude Less than or equal to 3000m
● Power frequency withstand voltage 3000V/1min 50Hz
● Used in places where there is no direct rain or snow, no serious pollution and severe vibration
 |  |  |

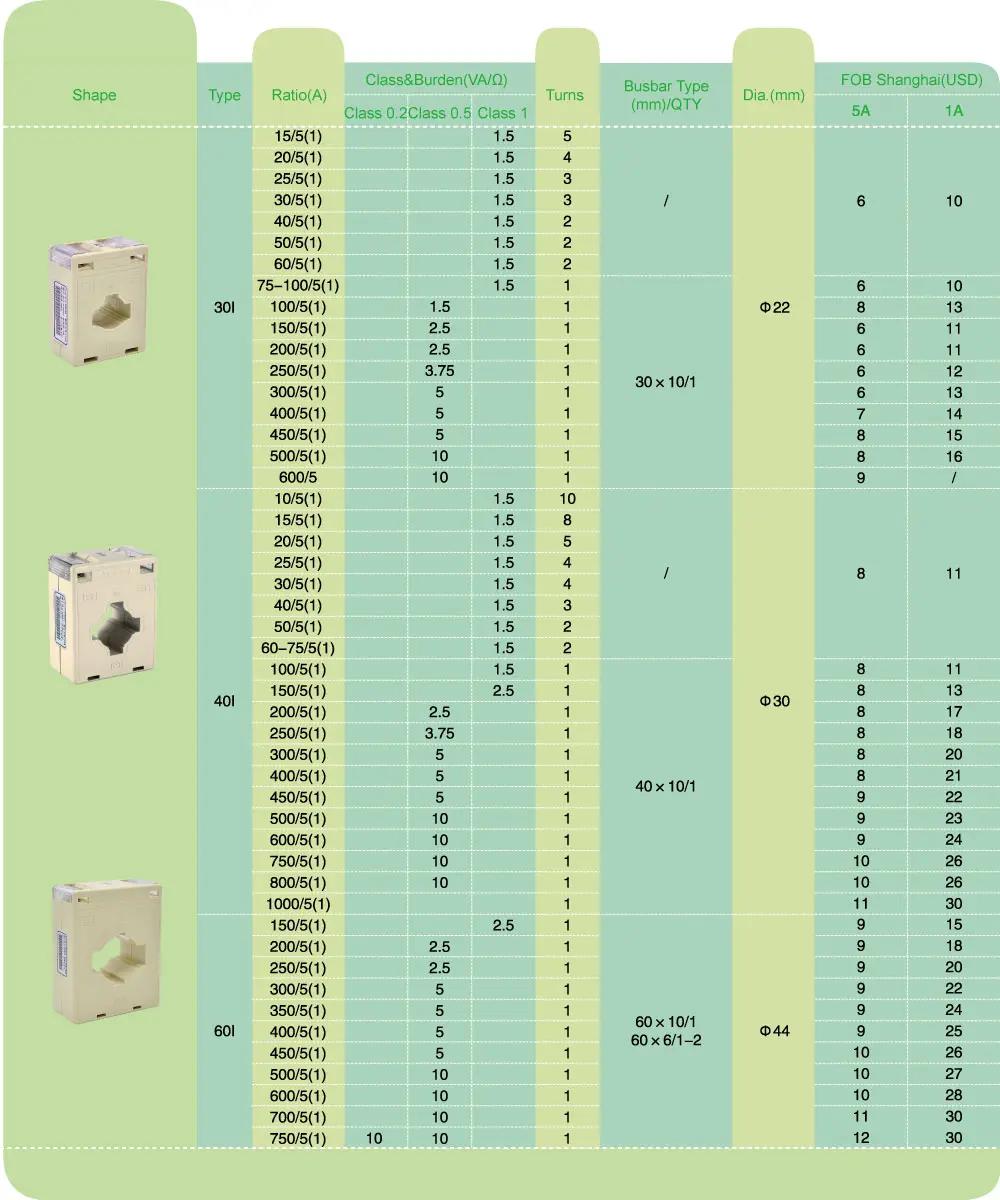

উদ্ধৃতি
