ওভারভিউ

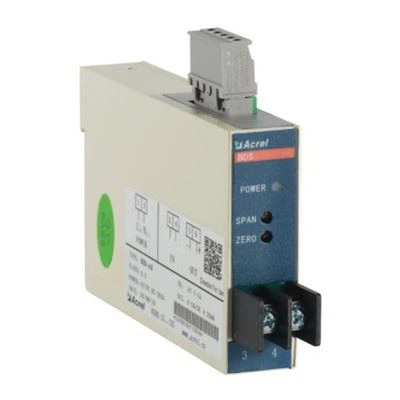

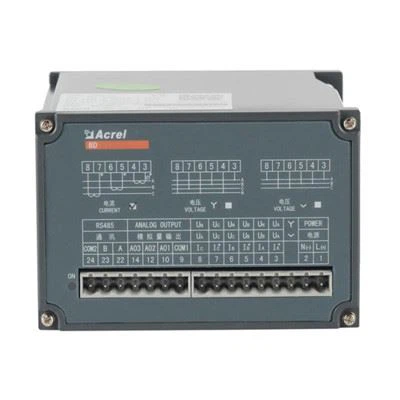

সিরিজ বিডি ইলেকট্রিক ট্রান্সমিটার হল এমন একটি ডিভাইস যা বৈদ্যুতিক পরামিতি যেমন কারেন্ট, ভোল্টেজ, ফ্রিকোয়েন্সি, পাওয়ার, পাওয়ার ফ্যাক্টরকে লিনিয়ার ডিসি অ্যানালগ সিগন্যালে বা ডিজিটাল সিগন্যালে বিচ্ছিন্ন ও প্রেরণ করতে পারে। এটি জাতীয় মান GB/T13850-1998, IEC-688 এর প্রয়োজনীয়তা পূরণ করে।

ফাংশন

			বিডি-এআই BD-AV	বিডি-এফ	বিডি-পিএফ	বিডি-০১আই BD-3(4)V3	বিডি-৩(৪)পি BD-3(4)Q	BD-3(4)E
ফেজওয়্যারিং		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
ইনপুট	ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	480V এসি পর্যন্ত
		সরাসরি L-N	276V এসি পর্যন্ত
		বাহ্যিক পিটি সহ	√	√	√	√	√	√
	কারেন্ট	সরাসরি	5A পর্যন্ত এসি
	কারেন্ট	বাহ্যিক সিটি সহ	√	√	√	√	√	√
আউটপুট		স্বাভাবিক মান	DC: 4-20mA, 0-20mA, 0-5V, 0-10V, ইত্যাদি
		লোড প্রতিরোধের	Current output Less than or equal to 600Ω Voltage output Greater than or equal to 1000Ω
		রিপল কন্টেন্ট	<0.5% peak="">
পরিমাপ		ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	□	—	—	□
		কারেন্ট	□	—	—	□	□	□
		সক্রিয়/প্রতিক্রিয়াশীল শক্তি	—	—	—	—	□	□
		আপাত শক্তি	—	—	—	—	□	□
		পাওয়ার ফ্যাক্টর	—	—	√	—	□	□
		ফ্রিকোয়েন্সি		√			□	□
এনার্জি মিটারিং		±KWh	—	—	—	—	—	√
সঠিকতা শ্রেণী		0.5 শতাংশ
যোগাযোগ		ইন্টারফেস: RS485 প্রোটোকল:মডবাস-আরটিইউ	□	□	—	□	□	□
এনালগ আউটপুট		DC 0-5V,0-10V,0-20mA,4-20mA
পালস আউটপুট
মাত্রা(মিমি)		হাউজিং (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
সহায়ক শক্তি			85-265V AC/DC, DC24V, DC48V
তাপমাত্রা		অপারেশন	-10 থেকে 55 ডিগ্রি
তাপমাত্রা		স্টোরেজ	-25 থেকে 70 ডিগ্রি
আর্দ্রতা			95 শতাংশ পর্যন্ত, কোন ঘনীভবন নেই
স্থাপন			(রেল) DIN35 স্ক্রু দিয়ে কিউবিকেলে ফিক্স করুন
মান			GB/T 13850
