পণ্যের বর্ণনা

ক্লোজড-লুপ হল কারেন্ট সেন্সরকে হল ম্যাগনেটিক ব্যালেন্সিং কারেন্ট সেন্সরও বলা হয়। এটি উল্লিখিত তত্ত্বকে চৌম্বকীয় ভারসাম্য তত্ত্বের সাথে যুক্ত করে। অন্য কথায়, ফেরোম্যাগনেটিক ফিল্ড কনসেনট্রেটর প্রাথমিক কারেন্ট দ্বারা উত্পন্ন চৌম্বক ক্ষেত্রকে কেন্দ্রীভূত করে এবং এটি হল উপাদানে প্রয়োগ করে। তারপর হল উপাদান থেকে ভোল্টেজ সংকেত আউটপুট পরিবর্ধিত হয় এবং পাওয়ার পরিবর্ধক ইনপুট হয়। অফসেট কারেন্ট আউটপুট গৌণ ক্ষতিপূরণকারী কয়েলের মধ্য দিয়ে প্রবাহিত হয়।

সেকেন্ডারি কয়েল দ্বারা উত্পন্ন চৌম্বক ক্ষেত্রটি প্রাথমিক কারেন্ট দ্বারা উত্পন্ন ক্ষেত্রের বিপরীত। এইভাবে, প্রাথমিক ক্ষেত্রে ক্ষতিপূরণ দেওয়া হয় এবং হলের আউটপুট ধীরে ধীরে হ্রাস করা হয়। যখন প্রাথমিক ক্ষেত্রটি দ্বিতীয়টির সমান হয় এবং অফসেট কারেন্ট স্থিতিশীল থাকে, তখন এটি চৌম্বকীয় ভারসাম্য। এই সার্কিটে প্রধানত একটি ইলেক্ট্রোম্যাগনেটিজম কনভার্সন কম্পোনেন্ট, সার্কিট এমপ্লিফায়ার এবং ড্রাইভ কমপেনসেটিং সার্কিট থাকে।

চেহারা

AHBC-LT1005

AHBC-LF

AHBC-LTA

মাত্রা

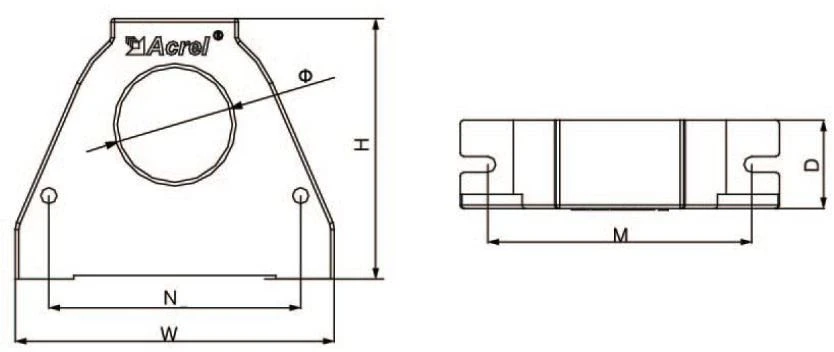

ডুমুর। 1

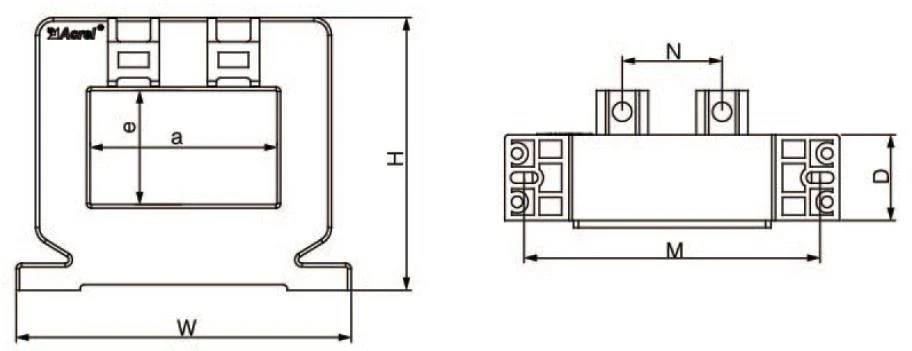

চিত্র 2

সাইজ স্পেসিফিকেশন	রূপরেখা আকার (মিমি)			আকারের মাধ্যমে (মিমি)			মাউন্টিং আকার (মিমি)		চিত্র
সাইজ স্পেসিফিকেশন	W	H	D	a	e	Φ	M	N	চিত্র
AHKC-ই	53	72	16	/	/	21	47	/	ডুমুর। 1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	ডুমুর। 1
এএইচকেসি{{0}বিএস	43	32.5	19	20.5	10.5	/	/	/	চিত্র 2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	চিত্র 2
AHKC-F	74	57	22	43	13	/	/	22	চিত্র 2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	চিত্র 2
AHKC-হাট	94	76.5	24	52.5	32	/	83	28	চিত্র 2

বর্তমান অনুপাত

স্পেসিফিকেশন	রেট করা বর্তমান	পাওয়ার সাপ্লাই	উৎপাদনের হার	অ্যাপারচার পরিমাপ (মিমি)	যথার্থতা n ডিগ্রি
AHKC-ই	0-(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0-(100-800)A	±15V	5V	φ 32.5	1
এএইচকেসি{{0}বিএস	0-(20-500)A	±15V	5V	20.510.5	1
AHKC-BSA	DC 0-(50-500)A	12V/15V/24 V	4-20mA	20.510.5	1
AHKC-F	0-(200-1000)A	±15V	5V	4313	1
AHKC-FA	0-(200-1500)A	±15V	5V	5215	1
AHKC-হাট	0-(400-2000)A	±15V	5V	5232	1
