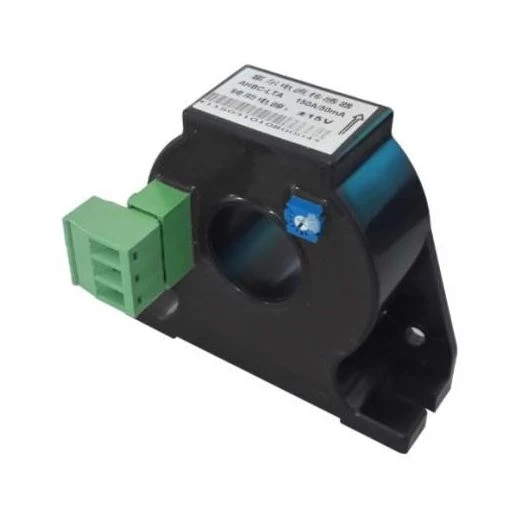

বন্ধ লুপ হল সেন্সর

ক্লোজড-লুপ হল কারেন্ট সেন্সরকে হল ম্যাগনেটিক ব্যালেন্সিং কারেন্ট সেন্সরও বলা হয়। এটি উল্লিখিত তত্ত্বকে চৌম্বকীয় ভারসাম্য তত্ত্বের সাথে যুক্ত করে। অন্য কথায়, ফেরোম্যাগনেটিক ফিল্ড কনসেনট্রেটর প্রাথমিক কারেন্ট দ্বারা উত্পন্ন চৌম্বক ক্ষেত্রকে কেন্দ্রীভূত করে এবং এটি হল উপাদানে প্রয়োগ করে। তারপর হল কম্পোনেন্ট থেকে ভোল্টেজ সিগন্যাল আউটপুট প্রশস্ত করা হয় এবং পাওয়ার এম্প্লিফায়ারের ইনপুটে পরিণত হয়। অফসেট কারেন্ট আউটপুট সেকেন্ডারি কমপেনসেটিং কয়েলের মধ্য দিয়ে প্রবাহিত হয়। সেকেন্ডারি কয়েল দ্বারা উত্পন্ন চৌম্বক ক্ষেত্রটি প্রাথমিক কারেন্ট দ্বারা উত্পন্ন ক্ষেত্রের বিপরীত। এইভাবে, প্রাথমিক ক্ষেত্রটি ক্ষতিপূরণ দেওয়া হয় এবং হলের আউটপুট ধীরে ধীরে হ্রাস করা হয়। যখন প্রাথমিক ক্ষেত্রটি সেকেন্ডারির সমান হয় এবং অফসেট কারেন্ট স্থিতিশীল থাকে, তখন এটি চৌম্বকীয় ভারসাম্য। এই সার্কিটে প্রধানত ইলেক্ট্রোম্যাগনেটিজম রূপান্তর উপাদান, সার্কিট পরিবর্ধক এবং ড্রাইভ ক্ষতিপূরণকারী সার্কিট থাকে।

1 প্রকারের ব্যাখ্যা

2 বিশেষত্ব। এবং আকার (একক: মিমি)

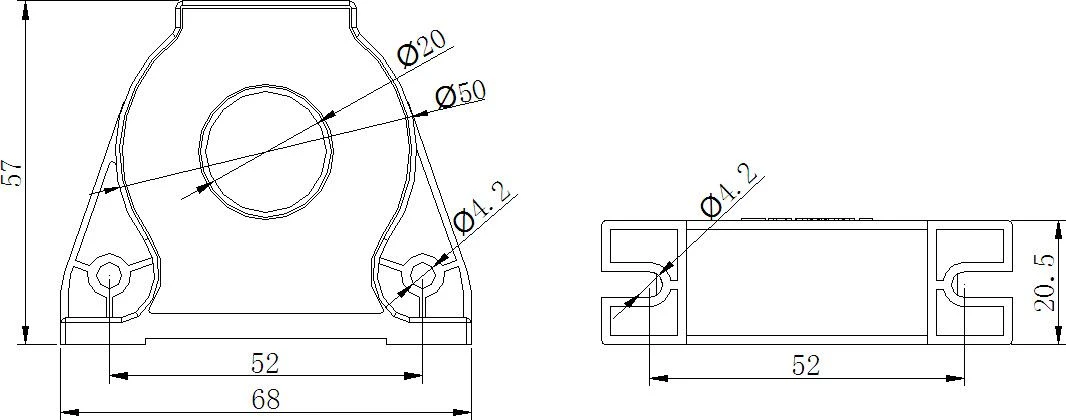

2.1 AHBC-LTA এর রূপরেখার আকার

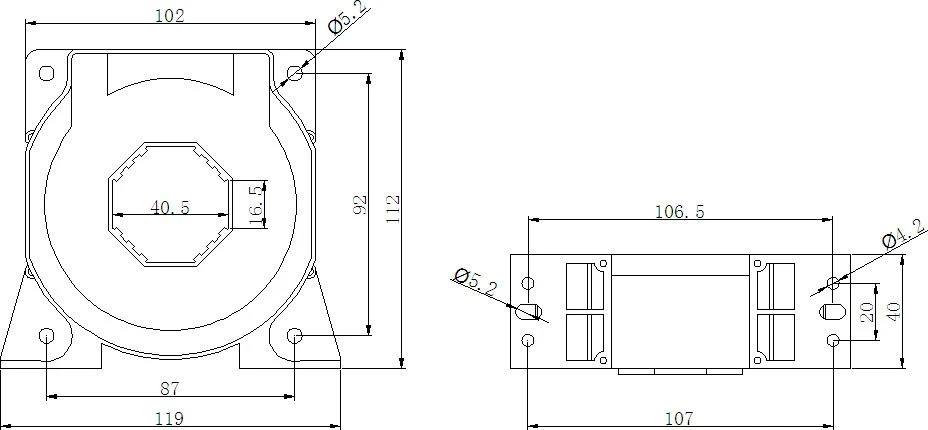

2.2 AHBC-LT1005 এর রূপরেখার আকার

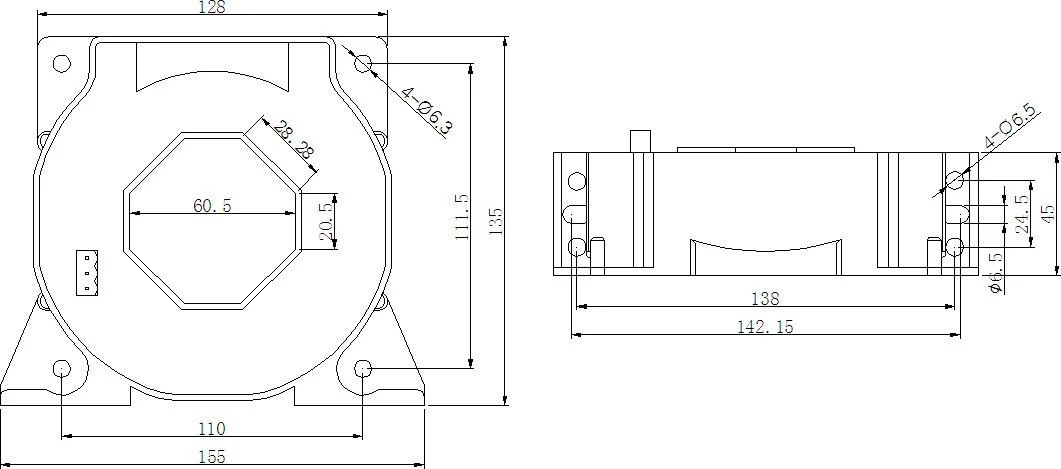

2.3 AHBC-LF এর রূপরেখার আকার

3. স্পেকের ক্রস-রেফারেন্স টেবিল। - পরামিতি

স্পেসিফিকেশন	রেট করা বর্তমান	পাওয়ার সাপ্লাই	উৎপাদনের হার	অ্যাপারচার পরিমাপ (মিমি)	যথার্থতা ডিগ্রী
এএইচবিসি-এলটিএ	100-300A	±15V	50mA/100mA	φ 20	0.5
এএইচবিসি- LT1005	1000A	±15V	200mA	/	0.5
এএইচবিসি-এলএফ	2000A	±15V	400mA	/	0.5
