উত্পাদন বিবরণ

বিএম সিরিজের ডিসি ভোল্টেজ সেন্সর হল পরিমাপ মডিউল যা অপটিক্যাল আইসোলেশন তত্ত্ব অনুসারে পরিমাপকৃত ডিসি ভোল্টেজকে আনুপাতিক ডিসি কারেন্ট বা ডিসি ভোল্টেজ সিগন্যালে রূপান্তরিত করে। ইনপুট দিকটি আউটপুট দিক থেকে অত্যন্ত উত্তাপযুক্ত।

উচ্চ নির্ভুলতা, রৈখিকতা এবং একীকরণ, ছোট আকার, সাধারণ গঠন, দীর্ঘ-স্থায়ীতা এবং বিভিন্ন কাজের অবস্থার সাথে অভিযোজনযোগ্যতা। এগুলি বিদ্যুৎ, পেট্রোলিয়াম, খনি, রাসায়নিক, রেলপথ, যোগাযোগ, বিল্ডিং অটোমেশন সেক্টরে সিস্টেম নিয়ন্ত্রণ এবং বৈদ্যুতিক সরঞ্জাম সনাক্তকরণের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

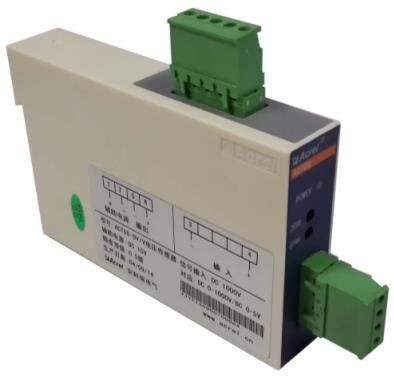

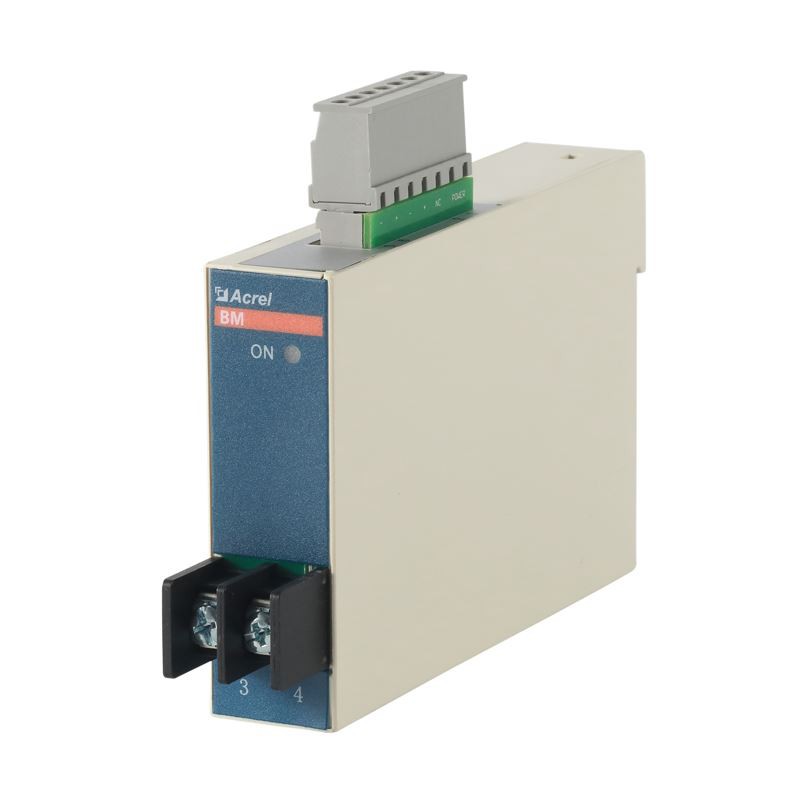

চেহারা

পরামিতি

প্রযুক্তিগত পরামিতি		সূচক
ইনপুট		রেটেড ভোল্টেজ DC300-1500V
		ভোল্টেজ পরিমাপ 120 শতাংশ Vpn
আউটপুট	নামমাত্র মূল্য	ভোল্টেজ: DC 0-5V, DC0-10V ; বর্তমান: DC 4-20mA, DC 0-20mA
	অতিরিক্ত ধারন রোধ	সর্বোচ্চ আউটপুট সম্পূর্ণ স্কেলের 150 শতাংশের কম বা সমান
	লোড প্রতিরোধের	>5000Ω(voltage output)/<450ω(current>
পাওয়ার সাপ্লাই		DC12V / DC15V / DC24V / DC48V（Optional）
যথার্থতা ডিগ্রী		0.5
ভোল্টেজ সহ্য করা		পাওয়ার ফ্রিকোয়েন্সি ইনপুট/ এর মধ্যে ভোল্টেজ 3500VAC প্রতিরোধ করে আউটপুট এবং পাওয়ার সাপ্লাই
লিনিয়ারিটি ত্রুটি		0.2 শতাংশ
অফসেট ভোল্টেজ / অফসেট কারেন্ট （Ta = plus 25 degree ）		50mV(correspond to the voltage output)/80uA（ correspond to the current output）
প্রতিক্রিয়া সময়		30mS এর কম বা সমান
অন্তরণ প্রতিরোধের		＞20MΩ@DC500V
ইনস্টলেশন পদ্ধতি		গাইড রেল TS35 সহ
পরিবেষ্টনকারী শর্ত	তাপমাত্রা	অপারেটিং তাপমাত্রা:-10 ডিগ্রি - প্লাস 55 ডিগ্রি ; স্টোরেজ তাপমাত্রা: -40 ডিগ্রি - প্লাস 85 ডিগ্রি
	আর্দ্রতা	93 শতাংশ RH এর কম বা সমান, কোন শিশির নেই, কোন আক্রমনাত্মক গ্যাস নেই
	উচ্চতা	2500 মি এর কম বা সমান
