ওভারভিউ
বিএ এনালগ কারেন্ট সেন্সর/কারেন্ট ট্রান্সডুসার রিয়েল টাইমে পাওয়ার গ্রিডে এসি কারেন্ট পরিমাপ করতে ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি প্রয়োগ করে এবং এটিকে বিচ্ছিন্ন করতে এবং একটি স্ট্যান্ডার্ড ডিসি সিগন্যাল আউটপুটে রূপান্তর করতে ধ্রুবক কারেন্ট এবং রৈখিক ক্ষতিপূরণ প্রযুক্তি ব্যবহার করে। PLC এর জন্য শিল্প অটোমেশনে সর্বাধিক ব্যবহার।
প্যারামিটার

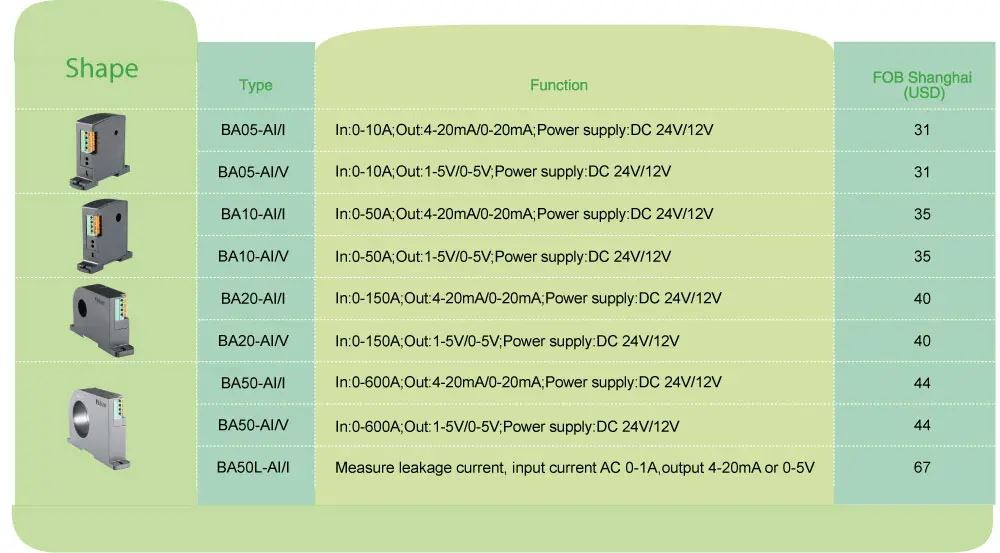

BA05-AI/I(V) | BA10-AI/I(V) | BA20-AI/I(V) | BA50-AI/I(V) | BA50L-AI/I(V) | ||
সহায়ক শক্তি | DC 12V | DC 12V ডিসি 24V | DC 12V ডিসি 24V | DC 12V ডিসি 24V | DC 12V ডিসি 24V | DC 12V ডিসি 24V |
| ডিসি 24V | ||||||
খরচ | 1W এর থেকে কম বা সমান | 1W এর থেকে কম বা সমান | 1W এর থেকে কম বা সমান | 1W এর থেকে কম বা সমান | 1W এর থেকে কম বা সমান | |
গর্ত আকারের মাধ্যমে- | φ5mm | φ10mm | φ20mm | φ50mm | φ50mm | |
ইনপুট | কারেন্ট | এসি {{0}}(০.৫১০)এ | AC 0(850)A | AC 0(40200)A | এসি 0(৬০৬০০)এ | এসি {{0}}(০.১১)এ (লিকেজ স্রোতের সীমাবদ্ধতা) |
আউটপুট | নামমাত্র মূল্য | DC4-20mA, বা 0-20mA, 0-5V, 0-10V ইত্যাদি | ||||
লোড প্রতিরোধের | Current output Less than or equal to 500Ω,Voltage output Greater than or equal to 1kΩ | |||||
সঠিকতা শ্রেণী | 0.5 শতাংশ | |||||
প্রতিক্রিয়া সময় | 350ms এর থেকে কম বা সমান | |||||
তাপমাত্রা | অপারেশন:-10 থেকে প্লাস 55 ডিগ্রি স্টোরেজ:-25 থেকে প্লাস 70 ডিগ্রি | |||||
তাপমাত্রার গুণাঙ্ক | 200ppm/ডিগ্রীর চেয়ে কম বা সমান | |||||
স্থাপন | (রেল)DIN35, স্ক্রু দিয়ে কিউবিকেল ঠিক করুন | |||||
মান | GB/T 13850 | |||||

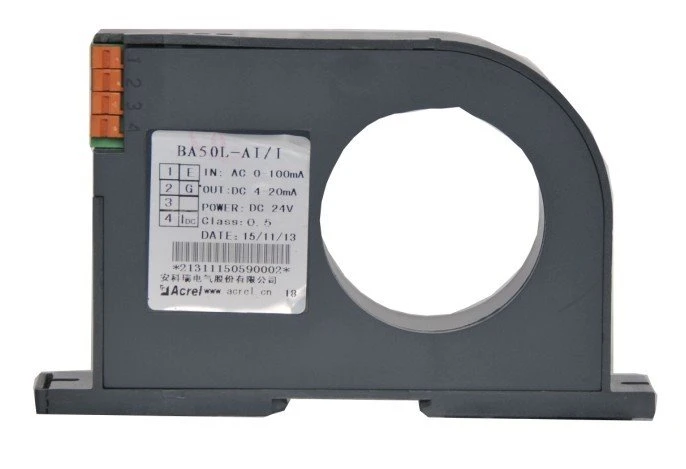

 | BA50-AI/I ●Input: 0-1A Leakage Current ●Output: DC 4-20mA ●Measurement of Leakage Current ●Overload: 1.2 times of Rated Value |

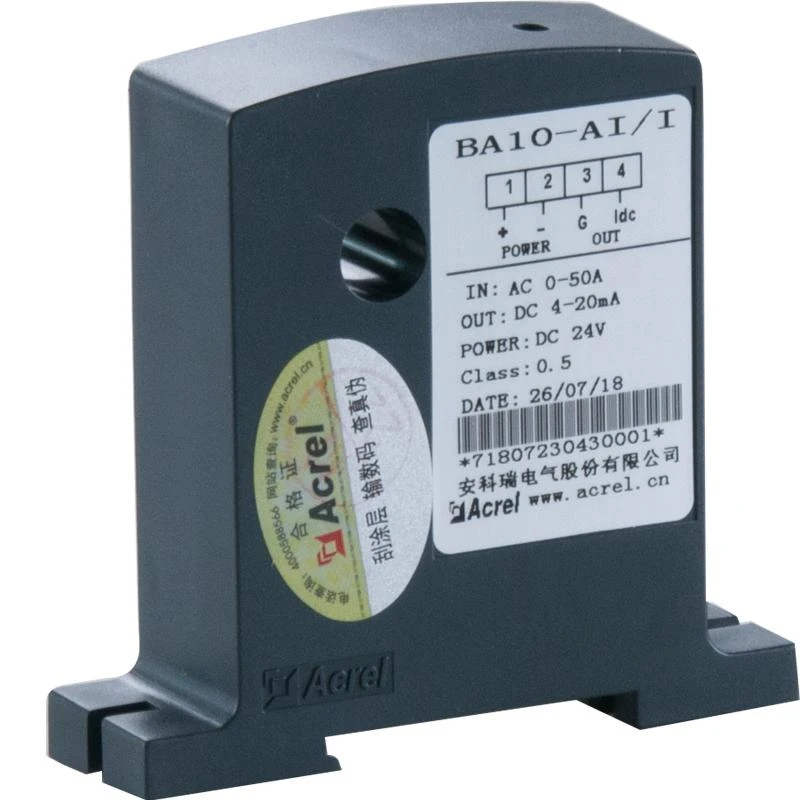

BA20-AI/V ●Application: Industrial automation ●Input: AC current measurement up to 200A ●Overload: 1.2 times of the rated value ●Output: DC 0-5V |
|

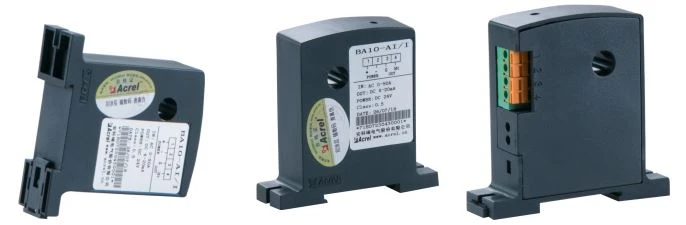

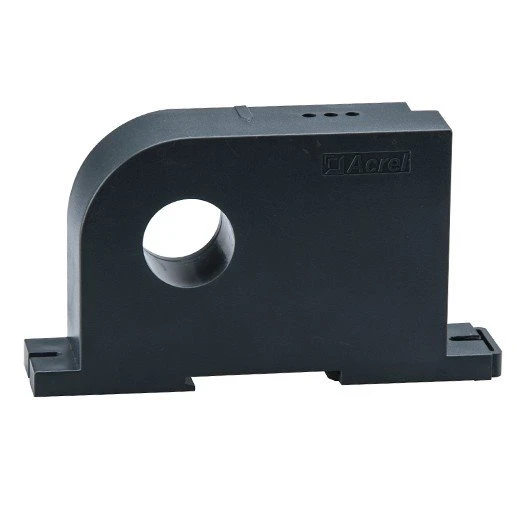

চেহারা
●Higher accuracy ●Higher Level of Isolation ●Higher Safety Level ●Lower Consumption
মাত্রা
স্থাপন

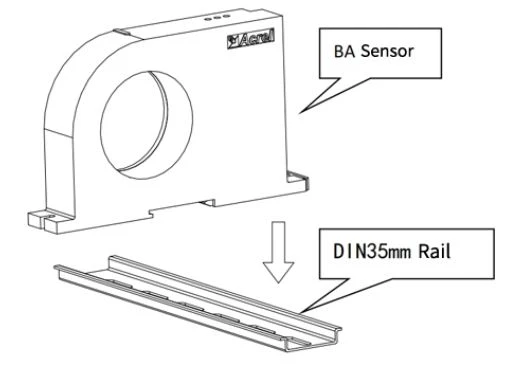

স্ট্যান্ডার্ড DIN35mm রেল ইনস্টল করার জন্য একটি উপযুক্ত জায়গা চয়ন করুন এবং রেলে BA সেন্সর ইনস্টল করুন;
ক্যাবিনেটের নীচের প্যানেলে, ইনস্টল করা সেন্সরের স্থির গর্তের অবস্থানের সাথে সম্পর্কিত দুটি থ্রেডেড গর্ত খোলার জন্য একটি উপযুক্ত জায়গা চয়ন করুন; সেন্সর স্থাপন করার পরে, পজিশনিং স্ক্রু ইনস্টল করুন

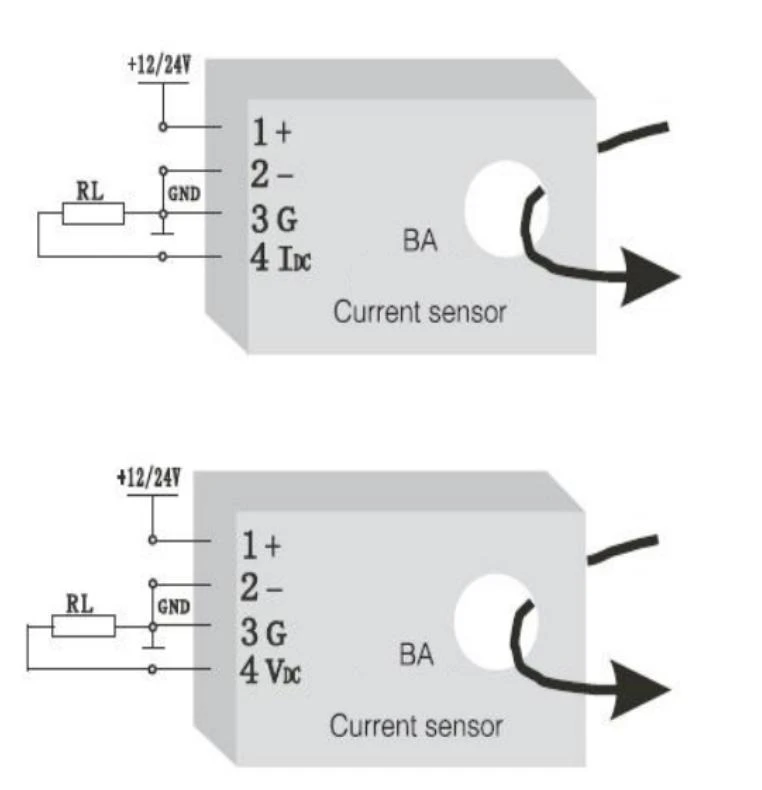

ওয়্যারিং
1 —— plus Positive power supply (not reversed)
2 —— - Power EARTH
3 —— G（Current output negative, which can be shared with the power supply）
4 —— IDC(Current output positive),VDC(Voltage output positive)
আবেদন
উদ্ধৃতি
