বর্ণনা

আফটার-কারেন্ট, লো-ভোল্টেজ সার্কিট ব্রেক বা কম-ভোল্টেজ কন্ট্রাক্টরের অ্যাকশন রিলে সিরিজের ASJ পরবর্তী-বর্তমান উৎপাদন ডিভাইসের জন্য তৈরি করা যেতে পারে, যা হল মূলত TT এবং TN সিস্টেম ডিস্ট্রিবিউটিং সার্কিটের জন্য বিকল্প কারেন্ট 50Hz, রেট করা ভোল্টেজ 400V বা নীচের জন্য প্রয়োগ করা হয়।

বৈদ্যুতিক সার্কিটের জন্য আর্থ ফল্ট সুরক্ষায় আফটার-কারেন্টের ASJ সিরিজের অ্যাকশন রিলে প্রয়োগ করা হয়, যাতে গ্রাউন্ড ফল্ট কারেন্টের কারণে যন্ত্রপাতির ক্ষতি এবং বৈদ্যুতিক সরঞ্জামের অগ্নি দুর্ঘটনা রোধ করা যায়। , উপরন্তু, এটি বৈদ্যুতিক শক ঝুঁকি বিরুদ্ধে পরোক্ষ যোগাযোগ সুরক্ষা প্রদান করতে পারে.

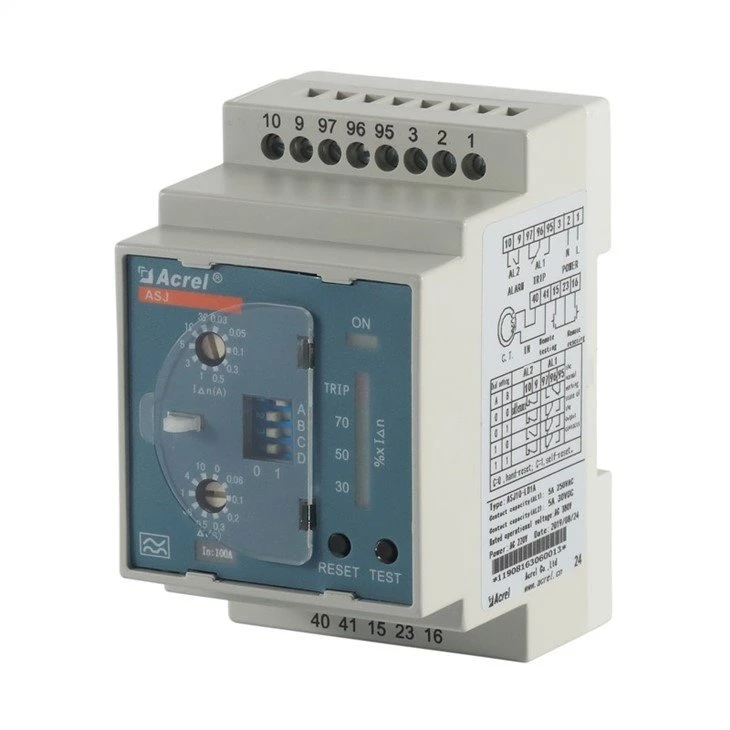

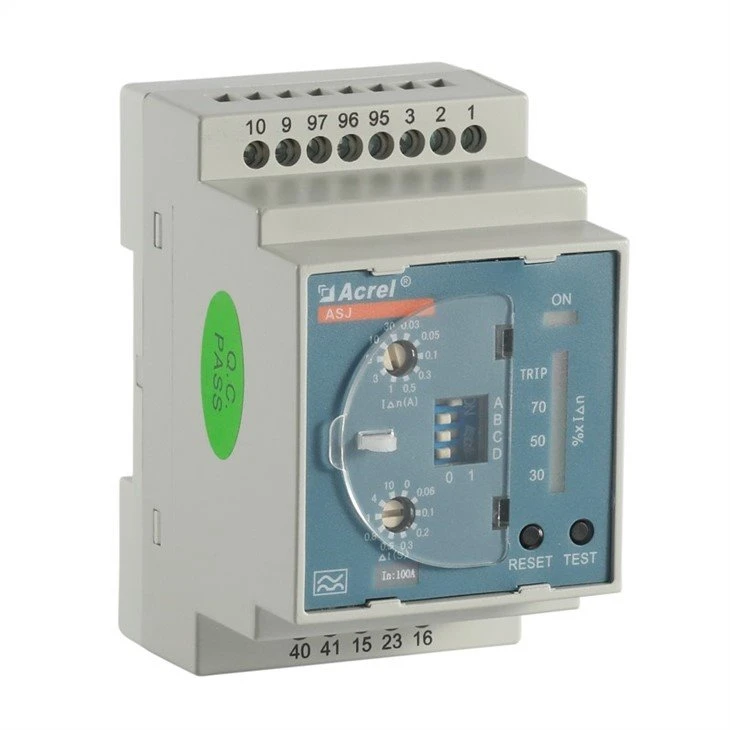

চেহারা

প্যারামিটার

টেকনিক্যাল প্যারামিটার		নির্দেশক
		এসি টাইপ	একটি টাইপ
ইনপুট	রেট করা অবশিষ্ট কর্ম বর্তমান	0.03,0.1,0.3,0.5(A)	0.03,0.05,0.1,0.3,0.5,1,3,5,10, 30(A) নোট 3
	Non-driving time of limitation △t	0.1,0.5(s)	0,0.06,0.1,0.2,0.3,0.5,0.8,1,4, 10(গুলি) নোট 4
	রেট অবশিষ্ট non-action current I△no	50 শতাংশ I△n	50 শতাংশ I△n
	কর্মক্ষমতা বৈশিষ্ট্য	সহজ সাইনোসয়েডাল বিকল্প কারেন্ট	সরল সাইনুসয়েডাল অল্টারনেটিং কারেন্ট এবং স্পন্দিত ডাইরেক্ট কারেন্ট
	ফ্রিকোয়েন্সি	50Hz±5Hz	50Hz±5Hz
কর্ম ত্রুটি		-20 শতাংশ -10 শতাংশ I△n	-20 শতাংশ -10 শতাংশ I△n
আউটপুট	আউটপুট মোড	একটি হল স্বাভাবিক বন্ধ এবং অন্যটি হল এর জন্য রূপান্তর	একটি স্বাভাবিক বন্ধ বা খোলার, এবং অন্যটি রূপান্তরের জন্য
	যোগাযোগ ক্ষমতা	5A 250VAC 5A 30ভিডিসি	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	রিসেট মোড	অন-দ্যা-স্পট ওয়ান এবং লম্বা-দূরত্ব এক,	অন-দ্যা-স্পটে, লম্বা-একটি এবং স্বয়ংক্রিয় একটি
পাওয়ার সাপ্লাই	ভোল্টেজের পরিধি	AC110V,AC220V（permissible error±10 percent ）		AC110V, AC220V, DC85-270V （permissible error±10 percent ）
	বিদ্যুৎ অপচয়	5W এর থেকে কম বা সমান
পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে		পাওয়ার সাপ্লাই, ইনপুট এবং আউটপুটের মধ্যে বিকল্প কারেন্টের কার্যকরী মান: 2kV/1min
স্বাভাবিক অপারেশন অধীনে	তাপমাত্রা	অপারেটিং তাপমাত্রা: -20 ডিগ্রী প্লাস 55 ডিগ্রী স্টোরেজ তাপমাত্রা: -30 ডিগ্রী প্লাস 70 ডিগ্রী
	আর্দ্রতা	আর্দ্রতা ঘনীভবন এবং ক্ষয়কারী গ্যাস স্থান সহ 95 শতাংশ RH এর কম বা সমান
	সমুদ্রপৃষ্ঠ থেকে উচ্চতা	2000m এর কম বা সমান
	দূষণের শ্রেণী	গ্রেড থ্রি
	ইনস্টলেশন বিভাগ	Type Ⅲ

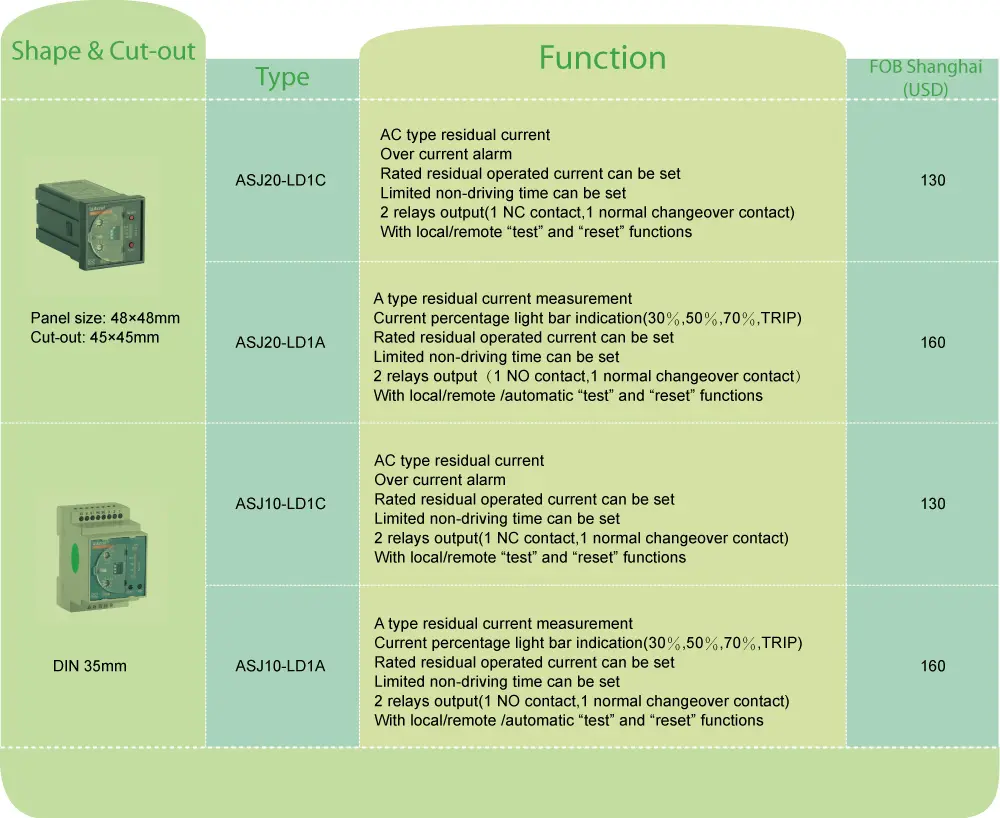

ফাংশন

টাইপ

মৌলিক কার্যাবলী

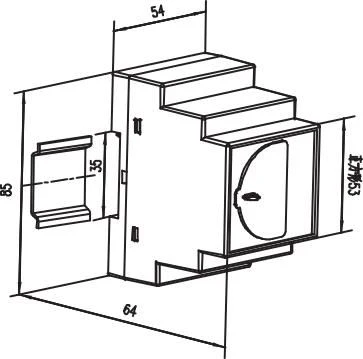

ইনস্টল করার উপায়

ছবি

ASJ10-LD1C

1. AC-টাইপ অবশিষ্ট বর্তমান পরিমাপ;

2. বর্তমান ক্রসিং লাইনের অ্যালার্ম প্রম্পট;

3. রেট করা অবশিষ্ট অপারেটিং বর্তমান পরিমাপ করা যেতে পারে;

4. গাড়ি চালানোর সময় সীমা না- সেট করা যেতে পারে;

5. রিলে আউটপুট দুটি সেট;

6. With local and remote "test" and "reset" functions.

রেল গাইডিং (TS35mm)

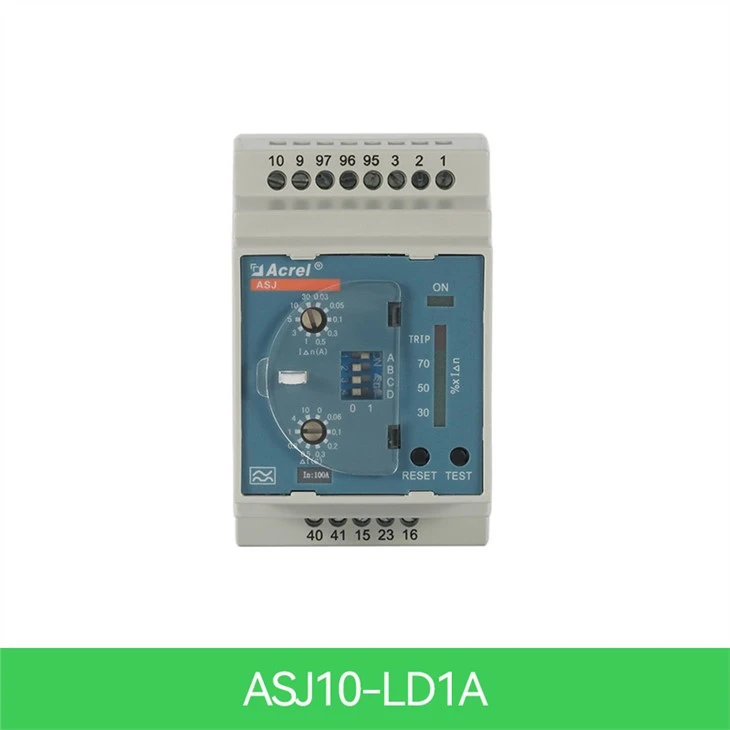

ASJ10-LD1A

1. একটি-টাইপ অবশিষ্ট বর্তমান পরিমাপ;

2. বর্তমান শতাংশ আলো কলাম প্রদর্শন;

3. রেট করা অবশিষ্ট অপারেটিং বর্তমান পরিমাপ করা যেতে পারে;

4. গাড়ি চালানোর সময় সীমা না- সেট করা যেতে পারে;

5. রিলে আউটপুটের দুটি সেট (সেটযোগ্য) নোট 1 ;

6. With local and remote "test" and "reset" functions.

দ্রষ্টব্য 1: রিলে সেট করার ফাংশনটির অর্থ হল যে আপনি প্যানেলে কোড ডায়ালিংয়ের মাধ্যমে নিজেই রিলে শুরু এবং আউটপুট অবস্থা সেট করতে পারেন; নির্দিষ্ট সেটিং গাইড ম্যানুয়াল থেকে পাওয়া যাবে.
