বর্ণনা

একরেল দিন রেল সিঙ্গেল ফেজ এসি এনার্জি মিটার বিদ্যুৎ সরবরাহ ব্যবস্থা, শিল্প ও খনির উদ্যোগ এবং ইউটিলিটিগুলির জন্য বিদ্যুতের খরচ গণনা এবং বৈদ্যুতিক চাহিদা পরিচালনার জন্য ডিজাইন করা হয়েছে। এটি উচ্চ নির্ভুলতা, ছোট আকার এবং সহজ ইনস্টলেশন বৈশিষ্ট্য. এটি ব্যাপক বিদ্যুৎ পরিমাপের সাথে সমস্ত বৈদ্যুতিক পরামিতিগুলির পরিমাপকে একীভূত করে।

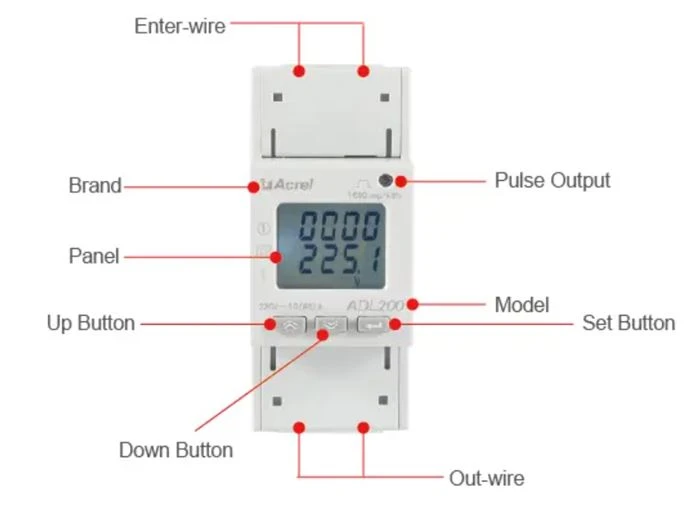

চেহারা

পরামিতি

ইনপুট ভোল্টেজ	রেফারেন্স ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	AC220V
	রেফারেন্স ফ্রিকোয়েন্সি	50Hz
	শক্তি খরচ	<>
ইনপুট বর্তমান	মৌলিক বর্তমান	10A
	সর্বোচ্চ বর্তমান	80A
	শুরু হচ্ছে বর্তমান	4‰Ib
	খরচ	<>
পরিমাপ কর্মক্ষমতা	পরিমাপের নির্ভুলতা	1 ক্লাস
পরিমাপ কর্মক্ষমতা	পরিমাপের পরিসর	000000.00 99999999 kWh
ঘড়ির সঠিকতা	ত্রুটি 0.5s/d এর চেয়ে কম বা সমান
সক্রিয় পালস	নাড়ির প্রস্থ	80±20ms
সক্রিয় পালস	পালস ধ্রুবক	1000imp/kWh
যোগাযোগ	ইন্টারফেস	RS485(A প্লাস ,B-)
	সংযোগ মোড	ঝাল পাকান জোড়া কন্ডাক্টর
	প্রোটোকল	মডবাস-আরটিইউ
ফাংশন	ফাংশন বিবরণ	ফাংশন প্রদান
kWh এর পরিমাপ	একক-ফেজ সক্রিয় kWh (ধনাত্মক এবং ঋণাত্মক), 3 মাসের ঐতিহাসিক শক্তি ডেটা হিমায়িত সঞ্চয়স্থান	■
বৈদ্যুতিক পরামিতি পরিমাপ	ভোল্টেজ, কারেন্ট, সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি, আপাত শক্তি, পাওয়ার ফ্যাক্টর এবং ফ্রিকোয়েন্সি	■
LCD প্রদর্শন	8 বিট সেকশন এলসিডি ডিসপ্লে	■
কী প্রোগ্রামিং	কোড, ঠিকানা, বড রেট, মাল্টি-ট্যারিফ্যান্ড কমিউনিকেশন প্রোটোকলের মতো প্যারামিটার সেট করার জন্য 3 কী	■
পালস আউটপুট	সক্রিয় শক্তি পালস আউটপু	■
বহু-শুল্ক	4 টাইম জোন, 2 সময় ব্যবধান তালিকা, 14 দিন এবং 4 শুল্ক হার দ্বারা সময় ব্যবধান মানিয়ে নিন	□
যোগাযোগ	কমিউনিকেশন ইন্টারফেস: RS485, কমিউনিকেশন প্রোটোকল:MODBUS-RTU	■

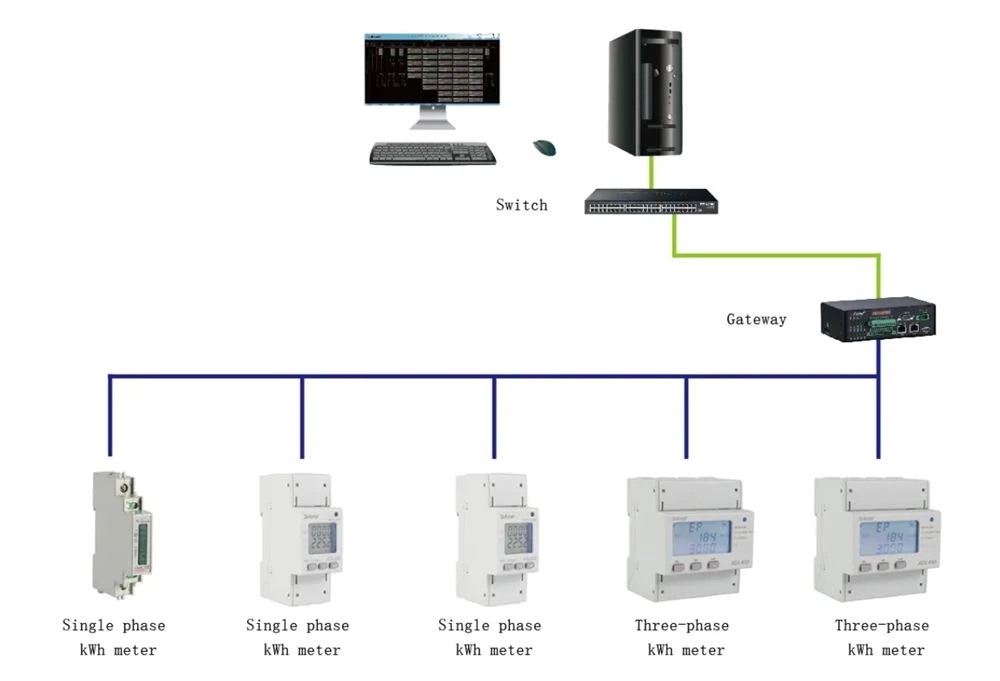

Our single phase power meter could test the total active kwh and measure voltage, current, power and other electric parameters, also with optional function RS485 Modbus RTU. It's convenient to monitor, collect and manage the electric energy. It is fitted with RS485 communication port and adapted to MODBUS-RTU. ADL can be used in all kinds of control systems, SCADA systems and energy management systems.

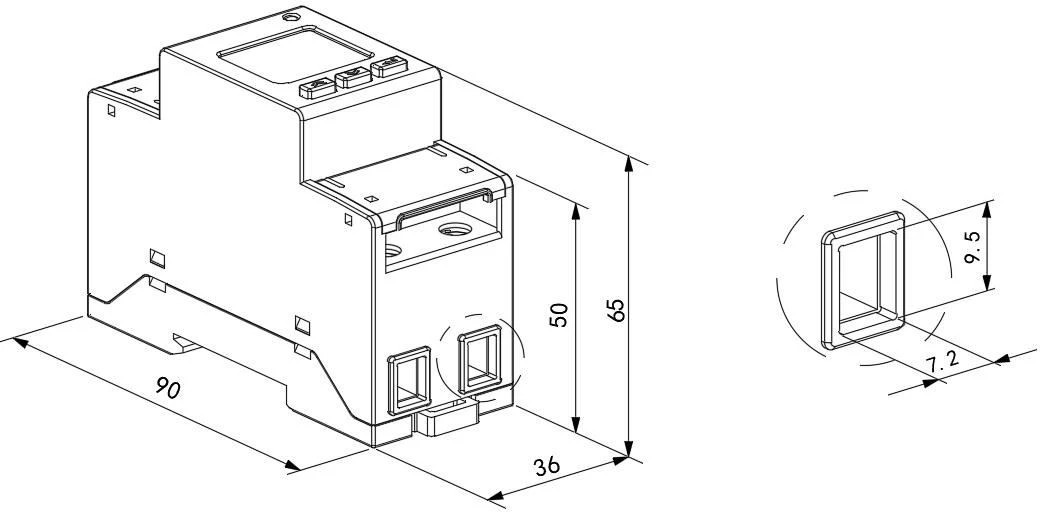

মাত্রা

অক্জিলিয়ারী পাওয়ার ব্যর্থতা

●Failure performance: the energy meter flashes and does not light up after being powered on.

●Troubleshooting:

1. অক্জিলিয়ারী পাওয়ার সাপ্লাই এর তারের সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন

যন্ত্রের ওয়্যারিং ডায়াগ্রাম এবং ওয়্যারিং আলগা বা পড়ে গেছে কিনা;

2. সহায়ক পাওয়ার সাপ্লাইয়ের ইনপুট ভোল্টেজ মান যন্ত্রের স্বাভাবিক কাজের ভোল্টেজ পরিসরের মধ্যে আছে কিনা তা পরিমাপ করতে একটি মাল্টি-মিটার ব্যবহার করুন৷

সিগন্যাল ইনপুট ব্যর্থতা

●Failure performance: After the energy meter is powered on, the display power or energy count is not accurate.

●Troubleshooting:

1. Switch the display interface of the energy meter to the power (active P, power factor λ) interface, check whether the power display is negative and whether the power factor is between

0.9-0.95, এবং তারপরে বর্তমান সিগন্যাল লাইনের ইনপুট এবং আউটপুট বিপরীত হয়েছে কিনা তা পরীক্ষা করুন (অর্থাৎ, কারেন্টের ইনকামিং লাইনটি যন্ত্রের আগত প্রান্তের সাথে সামঞ্জস্যপূর্ণ হতে হবে), এবং এর সাথে সামঞ্জস্যপূর্ণ শক্তি মিটার উপর তারের.

যোগাযোগ ব্যর্থতা

●Failure performance: After the energy meter is powered on, it cannot communicate with the host computer normally.

●Troubleshooting:

1. পরিমাপ যন্ত্রের যোগাযোগ আউটপুট A এবং B এর মধ্যে ভোল্টেজের মান প্লাস (4.4-4.5)V এর মধ্যে হওয়া উচিত;

2. ওয়্যারিং ডায়াগ্রাম অনুযায়ী যোগাযোগ ওয়্যারিং পদ্ধতি সঠিকভাবে তারযুক্ত কিনা তা পরীক্ষা করুন (অর্থাৎ, যন্ত্রের যোগাযোগ টার্মিনাল A/B যোগাযোগ সিরিয়াল পোর্ট A/B-এর সাথে মিলিত হওয়া উচিত)।
