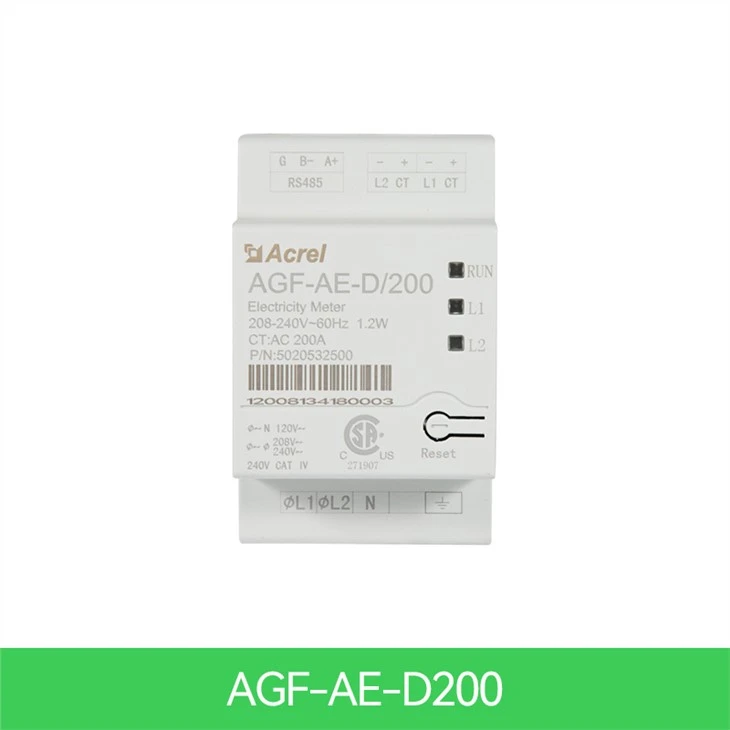

সোলার সিস্টেম মিটার

একটি একক বৈদ্যুতিন সংকেতের মেরু বদল সিস্টেমে, মিটার সরাসরি বৈদ্যুতিন সংকেতের মেরু বদল করার সাথে সংযুক্ত করা হয়। যদি আপনার বৈদ্যুতিন সংকেতের মেরু বদল একটি বিল্ট ইন রেভিনিউ গ্রেড মিটার (RGM; বৈদ্যুতিন সংকেতের মেরু বদল একটি রাজস্ব-গ্রেড ইনভার্টার হিসাবে উল্লেখ করা হয়), আপনি RGM হিসাবে একই বাসে একটি বহিরাগত মিটার সংযোগ করতে পারেন। Acrel-এর AGF-AE-D/200 EMC পরিচালিত নির্গমন এবং বিকিরণিত নির্গমন পরীক্ষার রিপোর্ট এবং শিল্পের আবাসিকের জন্য FCC ক্লাস B আছে।

মিটার বৈদ্যুতিক পরিষেবা			ইউনিট
	AGF-AE-D/100	AGF-AE-D/200
রেটেড ভোল্টেজ-লাইনটোএন	120		V
রেট করা ভোল্টেজ-লাইনেটো লাইন	208/240		V
বর্ধিত ভোল্টেজ পরিসীমা	88 শতাংশ 110 শতাংশ
এসি ফ্রিকোয়েন্সি	60		Hz
গ্রিড সমর্থিত	L1/L2/N/PE
শক্তি খরচ	1.2		W
যোগাযোগ
মিটার কমিউনিকেশন ইন্টারফেস	আরএস 485
প্রতিক্রিয়া সময়	1 এর থেকে কম বা সমান		S
মিটার নির্ভুলতা
রেট RMS বর্তমান	100	200	A
সিটি কারেন্টের 1 শতাংশ -100 শতাংশ	±0.5	±0.5	শতাংশ
বর্তমান ট্রান্সফরমার
সরবরাহকৃত বর্তমান ট্রান্সফরমারের সংখ্যা	2
মাত্রা	I.D:15O.D:35	70.554.539(HWD)	মিমি
মান সম্মতি
নিরাপত্তা	UL1741
ইনস্টলেশন স্পেসিফিকেশন
মাত্রা (HWD)	54.187.852		মিমি
ওজন	0.2		কেজি
অপারেটিং তাপমাত্রা বিন্যাস	-3055		ডিগ্রী
আপেক্ষিক আর্দ্রতা (অ ঘনীভূত)	5-90		শতাংশ
মাউন্ট টাইপ	DIN-রেল, 35 মিমি

	সঠিকতা AGF-AE-D/100: 100A AGF-AE-D/200: 200A ফ্রিকোয়েন্সি 60Hz পাওয়ার সাপ্লাই (স্ব সরবরাহ) AC85-265V বা DC100-350V; বিদ্যুৎ খরচ 10VA এর চেয়ে কম বা সমান ইনপুট খরচ কম 0.2VA
ইনপুট খরচ 0.2VA এর চেয়ে কম মাত্রা (LWH) 54.187.852 মিমি স্থাপন DIN 35 মিমি

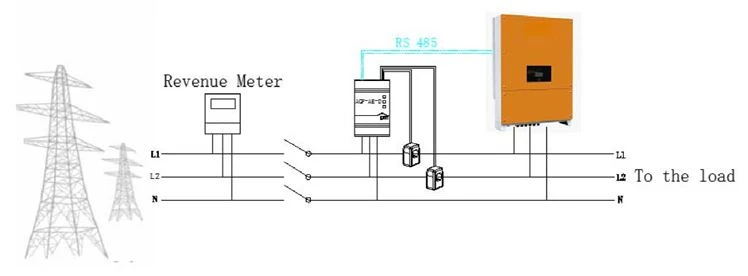

একক বৈদ্যুতিন সংকেতের মেরু বদল সিস্টেমে আমাদের PV/সৌর বৈদ্যুতিন সংকেতের মেরু বদল এনার্জি মিটার, মিটার সরাসরি বৈদ্যুতিন সংকেতের মেরু বদল করার সাথে সংযুক্ত করা হয়। যদি বৈদ্যুতিন সংকেতের মেরু বদল একটি বিল্ট ইন রেভিনিউ গ্রেড মিটার থাকে (RGM; বৈদ্যুতিন সংকেতের মেরু বদল একটি রাজস্ব গ্রেড ইনভার্টার বলা হয়), আমাদের গ্রাহকরা RGM এর মতো একই বাসে একটি বহিরাগত মিটার সংযোগ করতে পারেন৷

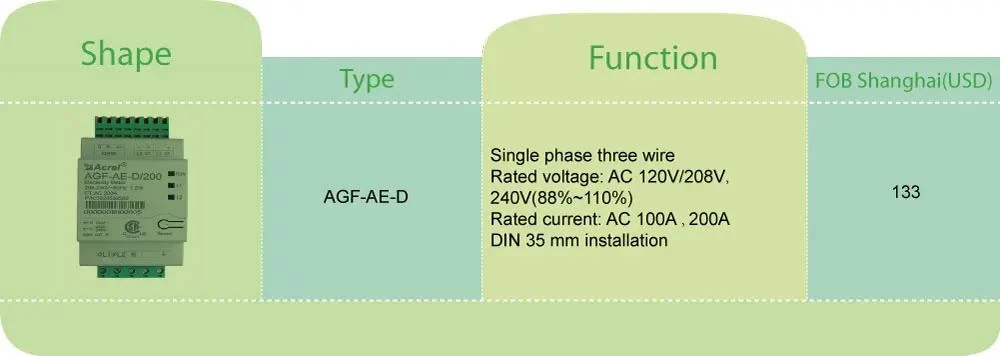

টাইপ	ফাংশন বিবরণ
AGF-AE-D/100	1. ফোটোভোলটাইক / শক্তি স্টোরেজ সিস্টেমের জন্য পাওয়ার নিয়ন্ত্রণ 2. সম্পূর্ণ শক্তি পরিমাপ, উচ্চ গতির ডেটা রিফ্রেশ 3. দিন রেল ইনস্টল করা হয়েছে 4. 2টি এক্সটার্নাল স্প্লিট কোর কারেন্ট ট্রান্সফরমার 0-100A দ্বারা সহজ ইনস্টল
AGF-AE-D/200	1. ফোটোভোলটাইক / শক্তি স্টোরেজ সিস্টেমের জন্য পাওয়ার নিয়ন্ত্রণ 2. সম্পূর্ণ শক্তি পরিমাপ, উচ্চ গতির তথ্য রিফ্রেশ 3. দিন রেল ইনস্টল করা হয়েছে 4. 2টি এক্সটার্নাল স্প্লিট কোর কারেন্ট ট্রান্সফরমার 0-200A দ্বারা সহজ ইনস্টল

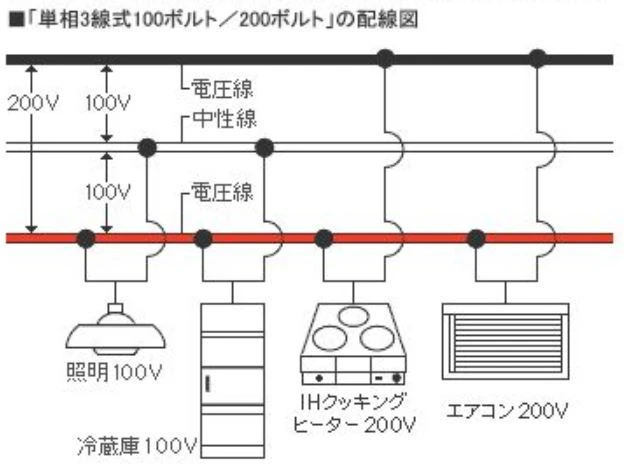

একক ফেজ 2 চ্যানেল 3 তার

রেটেড ভোল্টেজ AC 120V/208V,240V(88 শতাংশ 110 শতাংশ) রেট করা বর্তমান:AC 100A

রেট ফ্রিকোয়েন্সি: 60HZ

যোগাযোগ: RS485, SunSpec প্রোটোকল

বিতরণ করা শক্তি সংস্থানগুলির সাথে ব্যবহারের জন্য ইনভার্টার, কনভার্টার, কন্ট্রোলার এবং ইন্টারকানেকশন সিস্টেম সরঞ্জামগুলির আউটপুটে UL1741 ইনস্টল করা হয়েছে

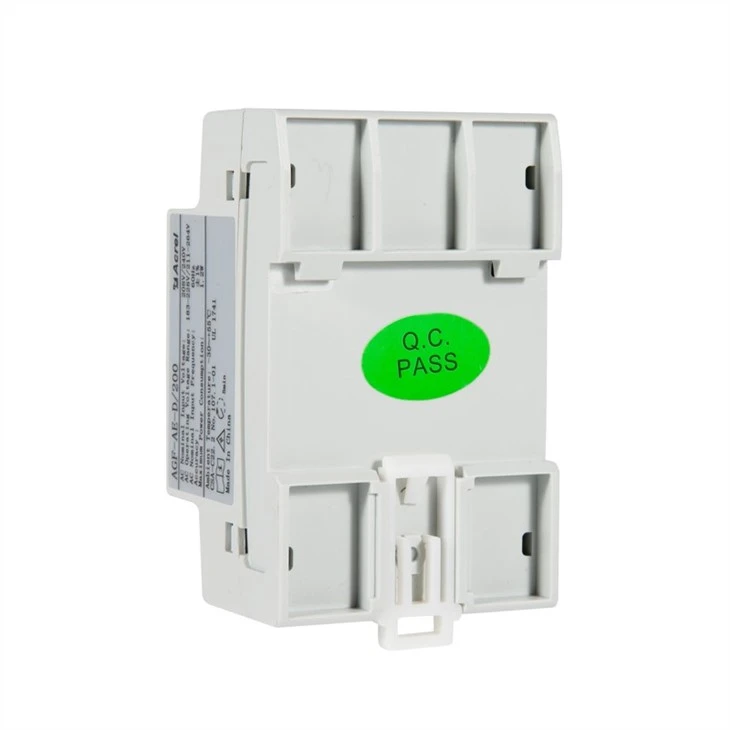

(35 মিমি দিন রেল ইনস্টল)

1. বর্তমান ট্রান্সফরমারে ক্ল্যাম্প করার আগে এসি পাওয়ার বন্ধ করুন।

2. পরিমাপ করার জন্য কন্ডাক্টরের চারপাশে CT ইনস্টল করুন। স্প্লিট-কোর CTগুলি অ্যাকন্ডাক্টরের চারপাশে 3টি ইনস্টলেশনের জন্য খোলা যেতে পারে। যেকোন তারের টাই CT শীর্ষের চারপাশে সুরক্ষিত হতে পারে যাতে দুর্ঘটনাজনিত খোলার প্রতিরোধ হয়।

3. খরচ বা রপ্তানি পরিমাপের জন্য গ্রিডের দিকে নির্দেশ করে তীর দিয়ে সিটি ইনস্টল করুন।

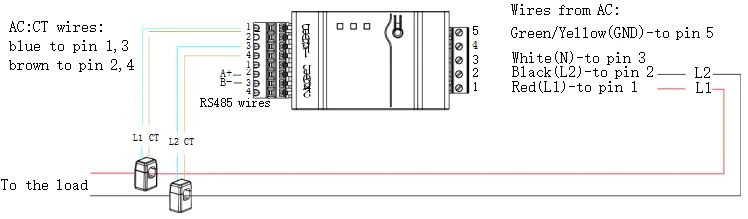

আপনি যদি বৈদ্যুতিন সংকেতের মেরু বদল মিটারের সাথে সংযোগ করছেন, সংযোগ চিত্রটি পড়ুন।

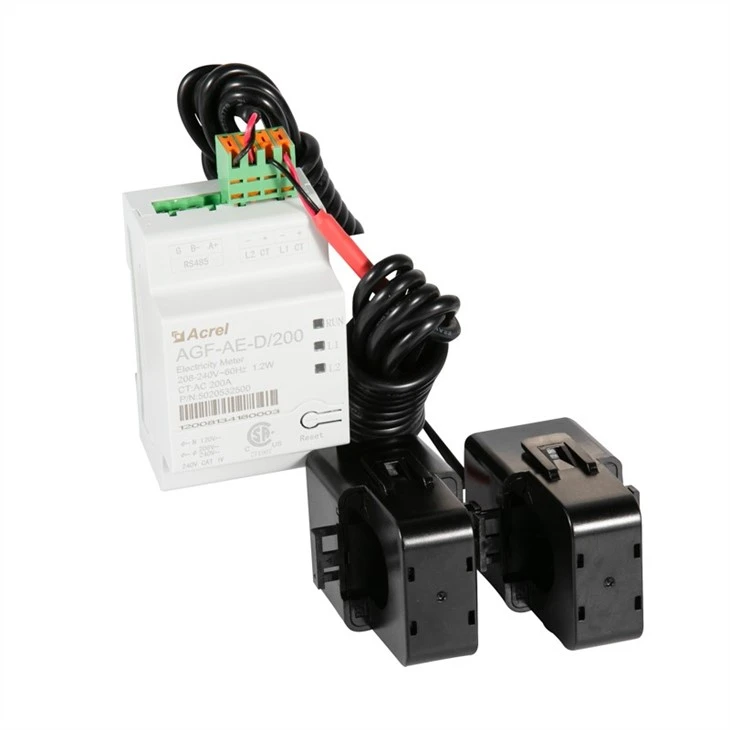

বর্তমান ট্রান্সফরমারটি মিটারের সাথে একসাথে প্যাক করা হয়।
