বর্ণনা

ADW210

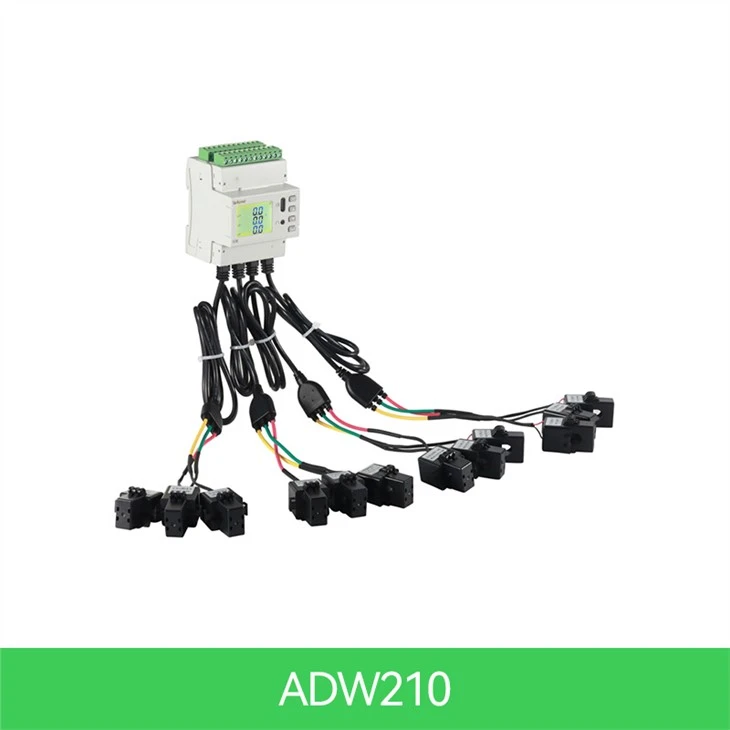

Acrel ADW2XX সিরিজের রেল-টাইপ মাল্টি-লুপ পাওয়ার মিটারগুলি প্রধানত একাধিক তিন-ফেজ সার্কিটের সম্পূর্ণ বৈদ্যুতিক পরামিতি পরিমাপের জন্য ব্যবহৃত হয়, চারটি তিন-ফেজ লুপ কারেন্ট ইনপুট একসাথে সংযুক্ত করা যেতে পারে। এটি ভোল্টেজ এবং বর্তমান, শক্তি, পাওয়ার ফ্যাক্টর, ফেজ কোণ, ভারসাম্যহীনতা, সুরেলা এবং অন্যান্য পরামিতি পরিমাপ করতে পারে।

নির্ভুলতা

সক্রিয় শক্তি: ক্লাস 1
প্রতিক্রিয়াশীল শক্তি: ক্লাস 2

ফ্রিকোয়েন্সি

ব্যাপ্তি:50 - 60Hz

পালস আউটপুট

সক্রিয় পালস আউটপুট এবং প্রতিক্রিয়াশীল পালস আউটপুট

খরচ

<0.5VA(Single phase)

মাত্রা (L*W*H)

প্যানেলের আকার(L×W):72*97.7*36 মিমি

বেতার

470MHz এ ট্রান্সমিশন এবং খোলা জায়গায় সর্বোচ্চ দূরত্ব 1কিমি; 2জি; এনবি

কারেন্ট শুরু হচ্ছে

4‰lb

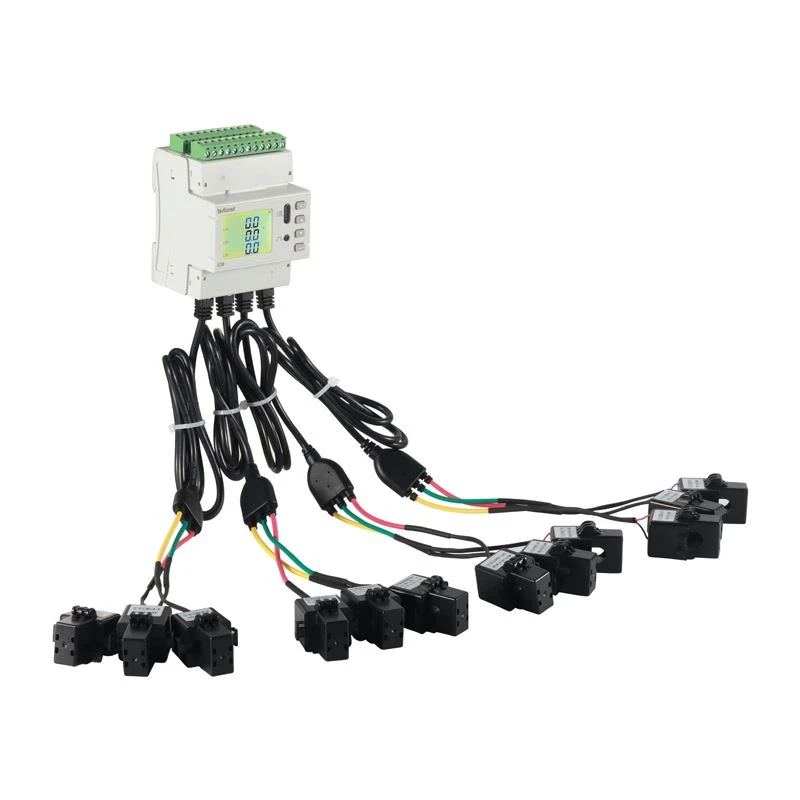

xxxx

স্পেসিফিকেশন		3 ফেজ 3 তার, 3 ফেজ 4 তার
ভোল্টেজ	রেটেড ভোল্টেজ	3*220/380V
	খরচ	<0.5VA
কারেন্ট	ইনপুট কারেন্ট	5A,100A
	খরচ	<0.5VA
নির্ভুলতা	কারেন্ট	ক্লাস 0.5
	সক্রিয় শক্তি	ক্লাস 1
	প্রতিক্রিয়াশীল শক্তি	ক্লাস 2
যোগাযোগ		RS485(Modbus-RTU)
আপেক্ষিক আর্দ্রতা		95% এর কম বা সমান (কোন ঘনীভবন নেই)
রূপরেখা	LWH(মিমি)	7297.936
তাপমাত্রা	অপারেটিং	-25~55 ডিগ্রি
তাপমাত্রা	সংরক্ষণ করা	-40~80 ডিগ্রি
আর্দ্রতা		95% এর কম বা সমান (কোন ঘনীভবন নেই)
উচ্চতা		<2000m

ফাংশন

ADW210 সিরিজের রেল-টাইপ মাল্টি-লুপ এসি থ্রি ফেজ এনার্জি মনিটর পাওয়ার মিটারগুলি প্রধানত একাধিক তিন-ফেজ লুপের সম্পূর্ণ বৈদ্যুতিক পরামিতি পরিমাপের জন্য ব্যবহৃত হয়। তারা একযোগে চারটি তিন-ফেজ লুপের বর্তমান ইনপুটের সাথে সংযোগ করতে পারে।

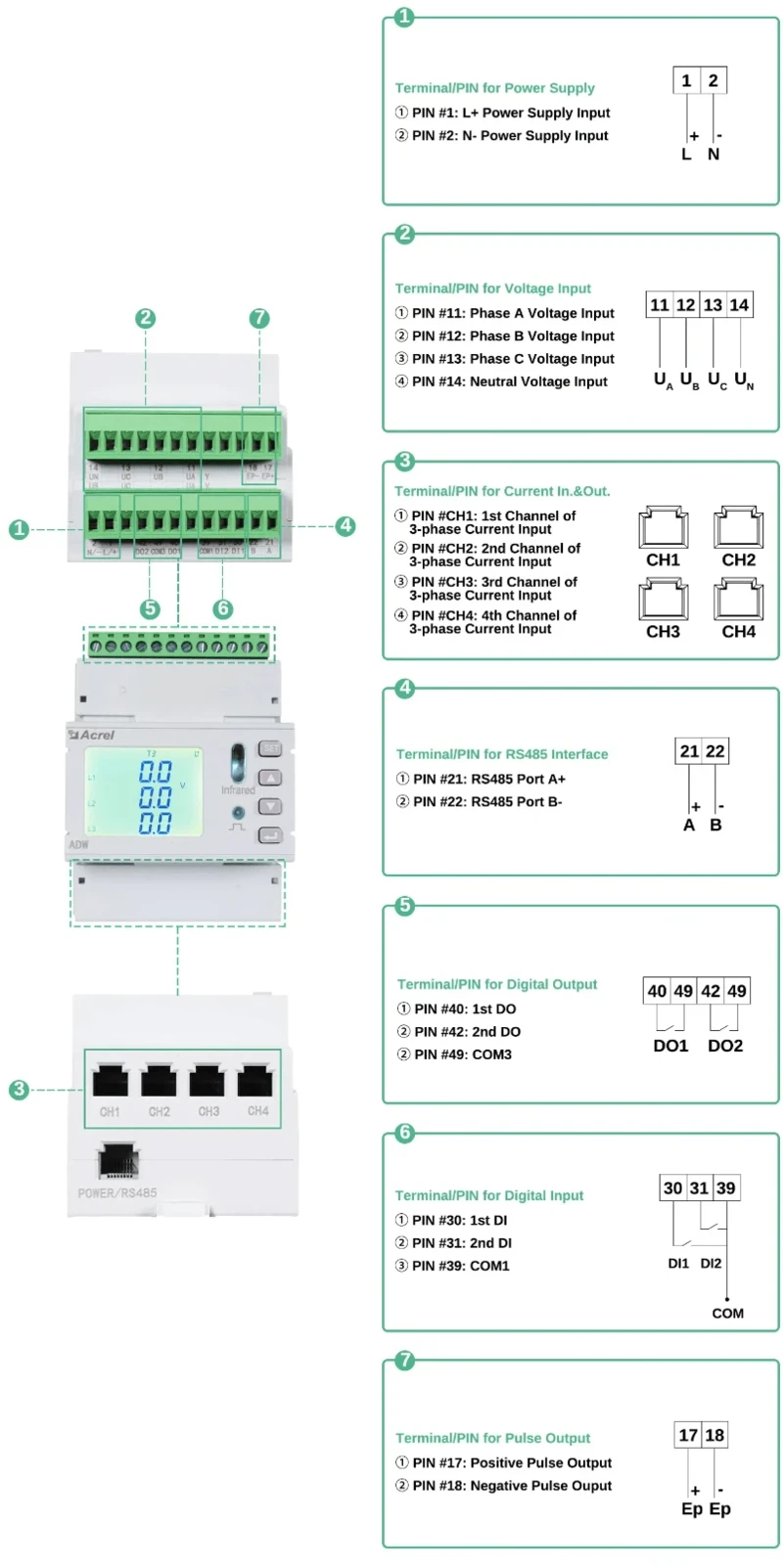

ADW210

●N (1, 2, 3, 4) তিন-ফেজ সার্কিট পূর্ণ-বৈদ্যুতিক পরামিতি পরিমাপ, বহিরাগত বর্তমান ট্রান্সফরমার;

● থ্রি-ফেজ ভোল্টেজ/কারেন্ট, শূন্য সিকোয়েন্স কারেন্ট, এবং ফ্রিকোয়েন্সি পর্যবেক্ষণ করুন;

● তিন-ফেজ শক্তি, মোট শক্তি (সক্রিয়, প্রতিক্রিয়াশীল, এবং আপাত);

● মনিটর তিন-ফেজ পাওয়ার ফ্যাক্টর এবং মোট পাওয়ার ফ্যাক্টর;

● মনিটর ভোল্টেজ/কারেন্ট ফেজ কোণ, ভোল্টেজ/কারেন্ট ভারসাম্যহীন ডিগ্রী;

●ভোল্টেজ এবং বর্তমান মোট হারমোনিক্স এবং 2-31 সাব-হারমোনিক্স পর্যবেক্ষণ করুন;

●বর্তমান মাস এবং গত মাসের ভোল্টেজ, কারেন্ট এবং পাওয়ারের চরম রেকর্ড;

●সর্বোচ্চ বর্তমান, সর্বোচ্চ শক্তি চাহিদা, এবং রিয়েল-টাইম বর্তমান, রিয়েল-টাইম শক্তি চাহিদা;

●200 ইভেন্ট রেকর্ড, রেকর্ডিং DIDO অ্যাকশন;

●সাপোর্ট ওভার-ভোল্টেজ, ওভার-কারেন্ট, ফেজ ব্যর্থতা, ডিআই লিঙ্কেজ, এবং অন্যান্য অ্যালার্ম আউটপুট;

●4-টাইম জোন 14-টাইম রেট সেটিং;

● চার-চতুর্ভুজ বৈদ্যুতিক শক্তি, 12-মাসের বহু-রেট বৈদ্যুতিক শক্তি পরিসংখ্যান;

● 4-চতুর্ভুজ এবং মাল্টি-রেট ইলেকট্রিক এনার্জি ফ্রিজিং, ফরোয়ার্ড এবং রিভার্স ইলেকট্রিক এনার্জি মিটারিং এর 31 দিন;

●টু-ওয়ে সুইচ ইনপুট, টু-ওয়ে সুইচ আউটপুট, RS485 কমিউনিকেশন, অ্যাক্টিভ পালস আউটপুট (সংশ্লিষ্ট লুপ সুইচ করা যেতে পারে)।

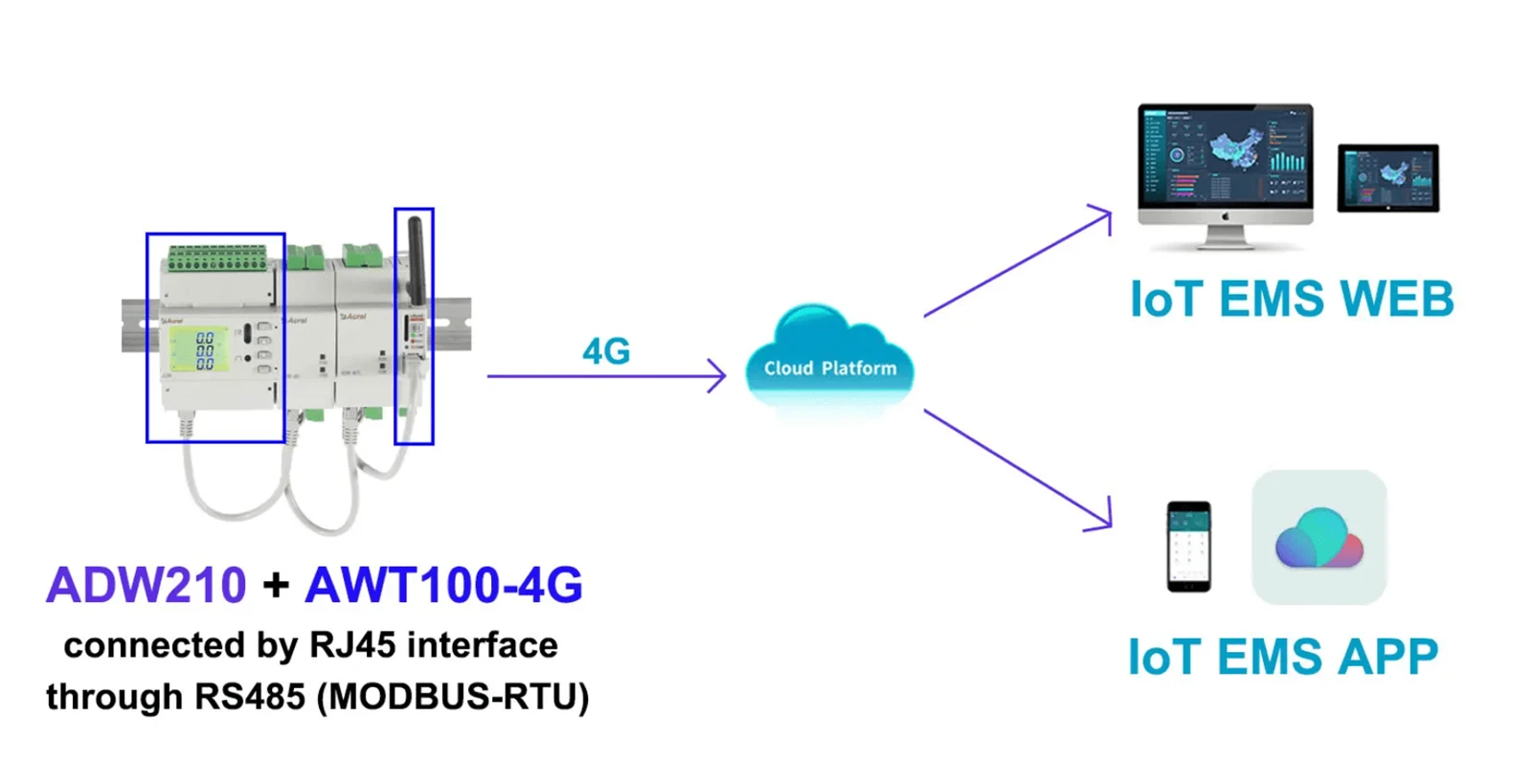

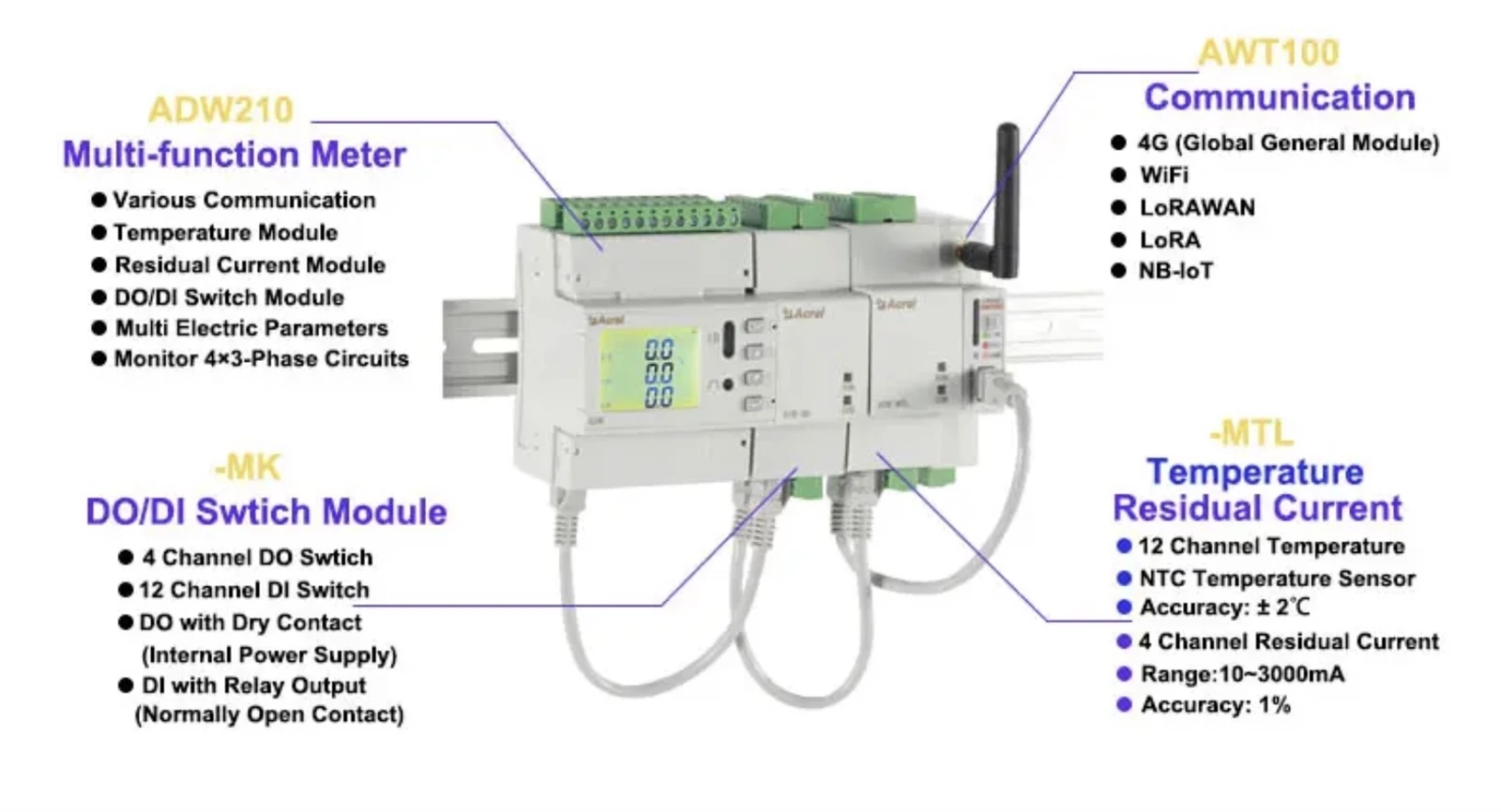

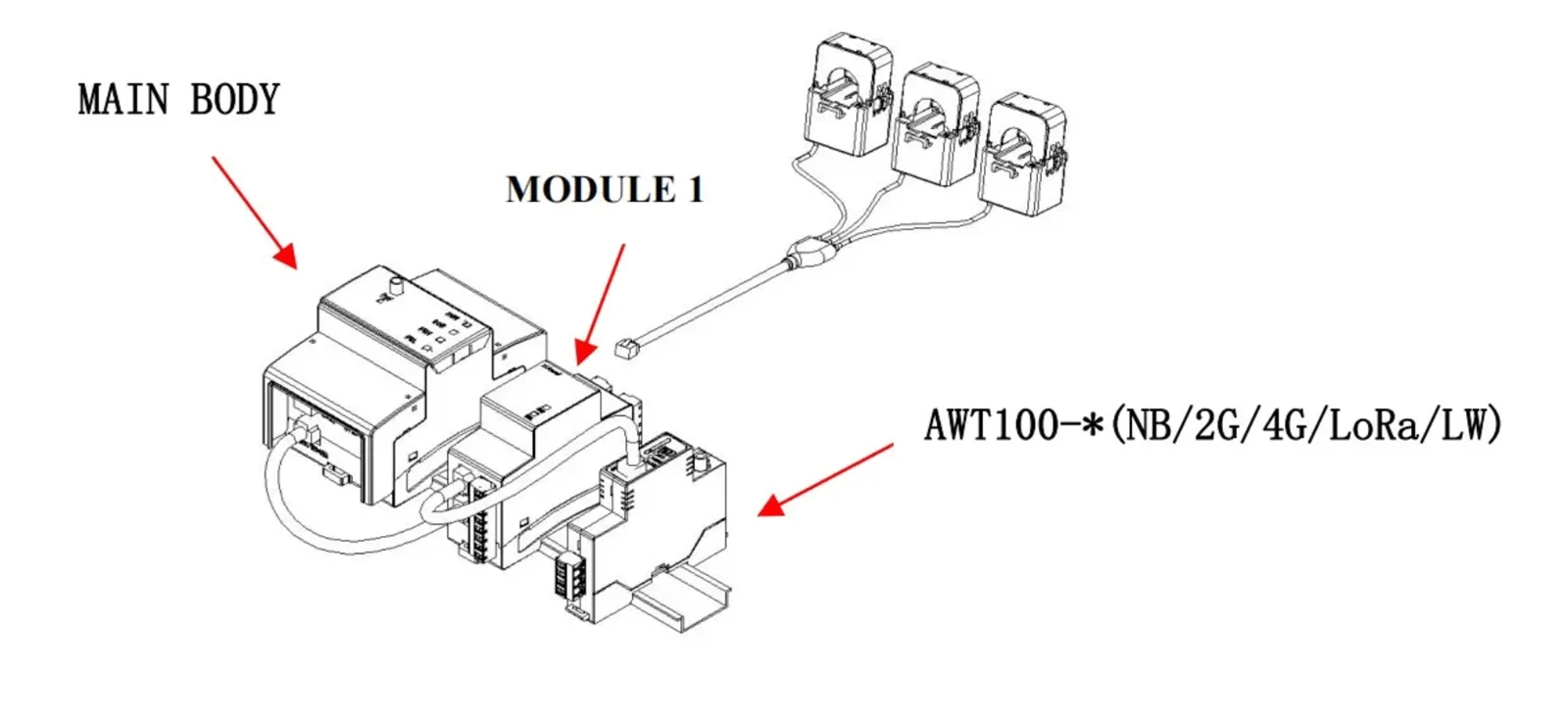

সম্প্রসারিত যোগাযোগ মডিউল --- AWT100:

●AWT100

● 4G (গ্লোবাল জেনারেল মডিউল)

● ওয়াইফাই

● লোরাওয়ান

● LoRa

● NB-IoT

প্রসারিত মডিউল	বর্ণনা
AWT100 কমিউনিকেশন মডিউল	4G (গ্লোবাল জেনারেল মডিউল)
	4G (দক্ষিণ আমেরিকান মডিউল)
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460~510 MHz)
	এনবি-আইওটি

প্রসারিততারের তাপমাত্রা এবং অবশিষ্ট বর্তমান পরিমাপ মডিউল --- MTL

●MTL

● তাপমাত্রা পরিমাপ:-20 ডিগ্রি ~+100 ডিগ্রি

● অবশিষ্ট বর্তমান পরিমাপ:10~3000 mA

● নির্ভুলতা: তাপমাত্রা: ± 2 ডিগ্রি; অবশিষ্ট বর্তমান: 1% (শ্রেণী 1)

product-482-408

প্রসারিত মডিউল	বর্ণনা
-এমটিসি তাপমাত্রা এবং অবশিষ্ট বর্তমান পরিমাপ মডিউল	তাপমাত্রা পরিমাপ	-20 ডিগ্রি ~+100 ডিগ্রি
	অবশিষ্ট বর্তমান পরিমাপ	10~3000 mA
	নির্ভুলতা	তাপমাত্রা: ± 2 ডিগ্রী; অবশিষ্ট বর্তমান: 1% (শ্রেণী 1)
	পাওয়ার সাপ্লাই	DC 12V; খরচ: 1W এর চেয়ে কম বা সমান; RJ45 ইন্টারফেস
	যোগাযোগ	RJ45 ইন্টারফেস; MODBUS-RTU (মূল সংস্থার সাথে যোগাযোগ)

প্রসারিতDO/DI সুইচ অতিরিক্ত ফাংশন মডিউল --- MK

●এমকে

● 12 চ্যানেল DI (ডিজিটাল ইনপুট)

● 4 চ্যানেল DO (ডিজিটাল আউটপুট)

product-482-408

প্রসারিত মডিউল	বর্ণনা
-এমকে সুইচ মডিউল	12 × DI (ইনপুট)	অন্তর্নির্মিত পাওয়ার সাপ্লাই সহ শুষ্ক যোগাযোগ ইনপুট
	4 × DO (আউটপুট)	রিলে সাধারণত খোলা যোগাযোগ আউটপুট; রেটিং AC 250V/3A, DC 30V/3A
	পাওয়ার সাপ্লাই	DC 12V; খরচ: 1W এর চেয়ে কম বা সমান; RJ45 ইন্টারফেস
	যোগাযোগ	RJ45 ইন্টারফেস; MODBUS-RTU (মূল সংস্থার সাথে যোগাযোগ)
