বর্ণনা

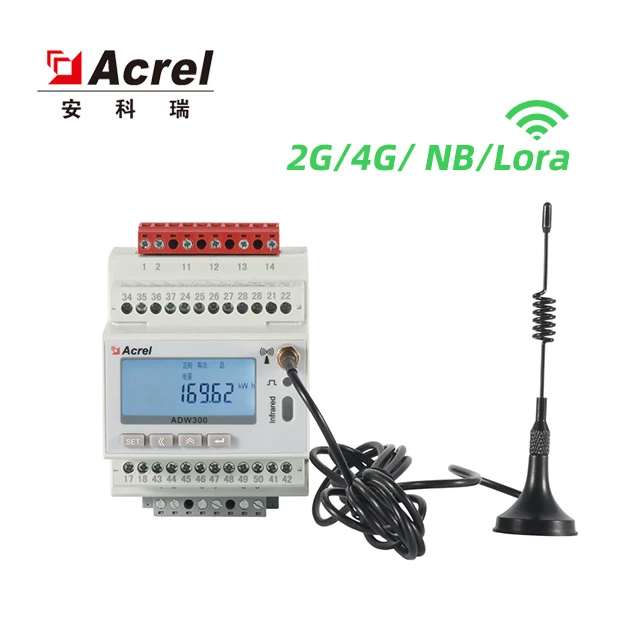

Acrel ওয়্যারলেস থ্রি ফেজ এনার্জি মিটার প্রধানত কম ভোল্টেজ নেটওয়ার্কে সক্রিয় শক্তির তিনটি পর্যায় মিটার করতে ব্যবহৃত হয়। এই ওয়্যারলেস এনার্জি মিটারটি কমপ্যাক্ট সাইজ, উচ্চ নির্ভুলতা, সমৃদ্ধ বৈশিষ্ট্য সহ সুবিধার গর্ব করে। বিভিন্ন প্রয়োজনীয়তা অনুযায়ী।

RS485 কমিউনিকেশন, 2G, NB, 4G, WiFi এর মত অনেক কমিউনিকেশন ফাংশন আছে যা এক্সটার্নাল ট্রান্সফরমার ব্যবহার করে নতুন বর্তমান স্যাম্পলিং মোড যোগ করে। বিভিন্ন অঞ্চল এবং বিভিন্ন লোডের জন্য সাব-আইটেম বৈদ্যুতিক শক্তি মিটারিং, অপারেশন এবং রক্ষণাবেক্ষণ তত্ত্বাবধান বা পাওয়ার পর্যবেক্ষণের প্রয়োজনীয়তা অর্জন করতে এটি নমনীয়ভাবে বিতরণ বাক্সে ইনস্টল করা যেতে পারে।

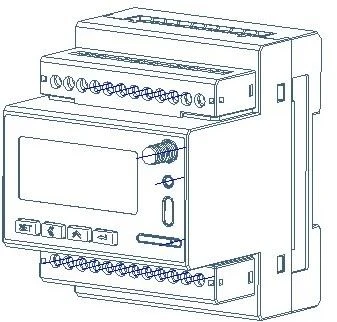

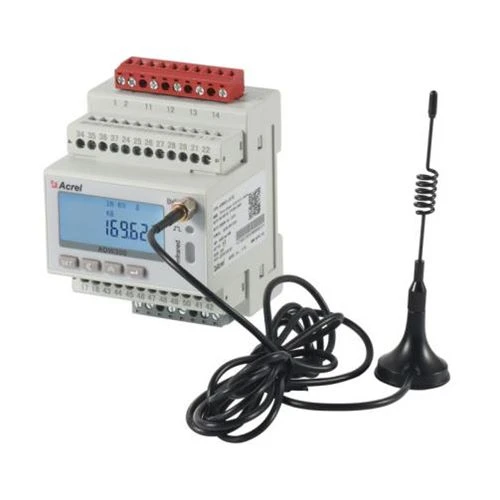

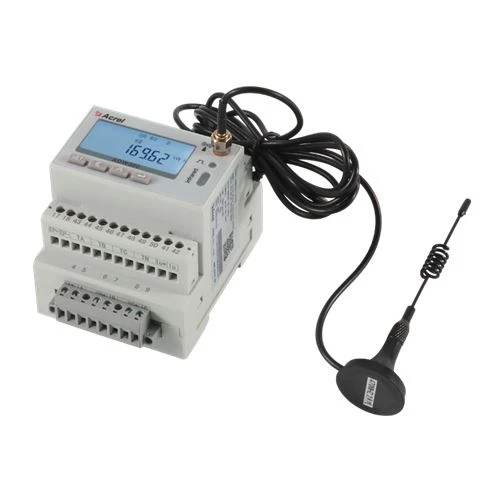

চেহারা

With the rise of low power, wide-area networking (LPWAN) technologies, such as Acrel's LoRa devices and the LoRaWAN open protocol, new smart electricity metering solutions are proving to be a compelling alternative to other connectivity options for both Internet of Things (IoT) networks and smart grid applications. Lora/LoRaWAN energy meters allow the acquisition of energy meter readings and transmit data over several kilometres for aggregation.

পরামিতি

ভোল্টেজ ইনপুট	রেটেড ভোল্টেজ	357.7/100V, 3220/380V, 3380/660V, 3100V, 3380V, 3660V
	রেফারেন্স ফ্রিকোয়েন্সি	50Hz
	খরচ	<0.5va(each>
বর্তমান ইনপুট	ইনপুট বর্তমান	31(6)A; 31(6)A（ADW300W, 320(100)A（ADW300W）
	বর্তমান শুরু করুন	1‰Ib (Class0.5S), 4‰Ib(Class1)
	খরচ	<1va(each>
সহায়ক শক্তি	পাওয়ার সাপ্লাই	AC85265V
সহায়ক শক্তি	শক্তি খরচ	<>
পরিমাপ কর্মক্ষমতা	স্ট্যান্ডার্ড	IEC62053-22:2003, IEC62053-21:2003
	সক্রিয় শক্তি সঠিকতা	Class0.5S（ADW300）, Class1（ADW300W）
	তাপমাত্রা সঠিকতা	±2 degree
স্পন্দন	নাড়ির প্রস্থ	80±20ms
স্পন্দন	পালস ধ্রুবক	6400imp/kWh, 400imp/kWh
যোগাযোগ	বেতার	470MHz এ ট্রান্সমিশন এবং খোলা জায়গায় সর্বোচ্চ দূরত্ব 1কিমি; 2জি; NB; 4G
	ইনফ্রারেড যোগাযোগ	ধ্রুবক বড রেট 1200
	ইন্টারফেস	RS485(A,B)
	সংযোগ মোড	ঝাল পাকান জোড়া কন্ডাক্টর
	প্রোটোকল	মডবাস-আরটিইউ

ফাংশন বিবরণ

ফাংশন	ফাংশন বিবরণ	ফাংশন প্রদান
প্রদর্শন মোড	এলসিডি	■
এনার্জি মিটারিং	সক্রিয় kWh (ধনাত্মক এবং ঋণাত্মক), চতুর্ভুজ প্রতিক্রিয়াশীল ক্ষমতা শক্তি	■
বৈদ্যুতিক পরিমাপ	U,I, P,Q,S,PF,F	■
হারমোনিক ফাংশন	THDv, হারমোনিকন ২য়-৩১তম	■
পালস আউটপুট	সক্রিয় পালস আউটপুট	■
তিন-ফেজ ভারসাম্যহীন ডিগ্রী	ভোল্টেজ ভারসাম্যহীনতা, বর্তমান ভারসাম্যহীনতা	■
তাপমাত্রা পরিমাপ	The temperature of A/B/C/N（Alternatecon figuration: T）	□
DI/DO	4DI,2DO（Alternatecon figuration: K）	□
কারেন্টের পর	One-way after current（Alternatecon figuration:L）	□
LED ডিসপ্লে	পালস LED ডিসপ্লে	■
বাহ্যিক বর্তমান ট্রান্সফরমার	বাহ্যিক খোলা টাইপ বর্তমান ট্রান্সফরমার (বিকল্প চিত্র: W)	□
বৈদ্যুতিক পরামিতি	আন্ডার ভোল্টেজ, আন্ডারকারেন্ট, ওভার কারেন্ট, আন্ডারলোড ইত্যাদি	■
যোগাযোগ	ইনফ্রারেড যোগাযোগ	■
	RS485（Alternatecon figuration: C）	□
	470MHz এ ওয়্যারলেস ট্রান্সমিশন (বিকল্প চিত্র: এলআর)	□
	GPRS（Alternatecon figuration:2G）	□
	NB-IOT（Alternatecon figuration: NB）	□
	4G（Alternatecon figuration:4G）	□

( ■ within □ optional )

মাত্রা

অবশিষ্ট বর্তমান ট্রান্সফরমারের মাত্রা

স্পেসিফিকেশন	এমনকি আপনি যদি	ব্যাসের অভ্যন্তরে Φ mm	বাইরে ব্যাস Φ mm	ওজন
AKH-0.66L45	16-100A	45	76	0.18
AKH-0.66L80	100-250A	80	120	0.42
AKH-0.66L100	250-400A	100	140	0.50
AKH-0.66L150	400-800A	150	190	1.32
AKH-0.66L200	800-1500A	200	240	1.94
