ওভারভিউ

বিএ সিরিজের অ্যানালগ আউটপুট বর্তমান ট্রান্সডুসার পণ্যগুলি বাস্তব সময়ে পাওয়ার গ্রিডে এসি কারেন্ট পরিমাপ করতে ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি প্রয়োগ করে এবং এটিকে বিচ্ছিন্ন করতে এবং একটি স্ট্যান্ডার্ড ডিসি সিগন্যাল আউটপুটে রূপান্তর করতে ধ্রুবক বর্তমান এবং রৈখিক ক্ষতিপূরণ প্রযুক্তি ব্যবহার করে।

ফাংশন

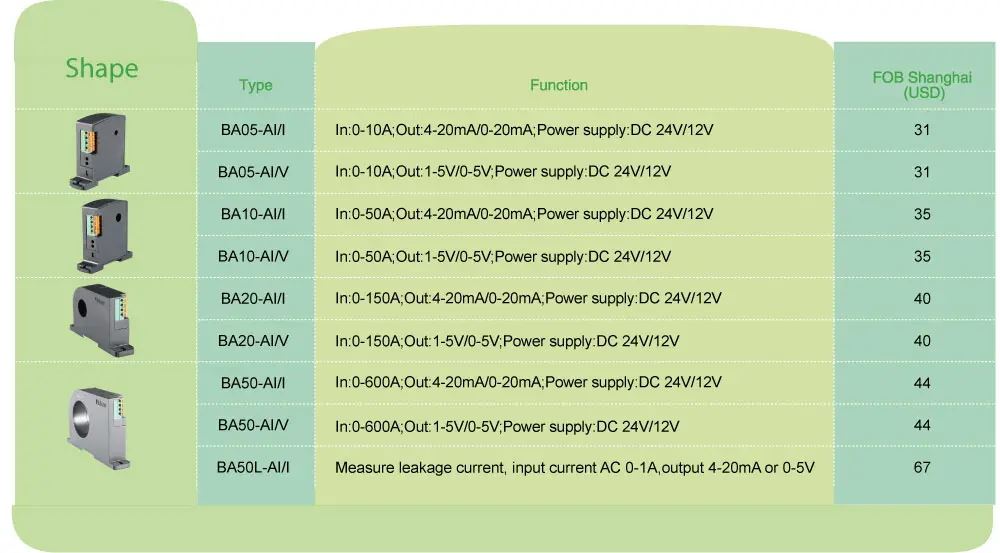

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
সহায়ক শক্তি	DC 12V	DC 12V ডিসি 24V	DC 12V ডিসি 24V	DC 12V ডিসি 24V	DC 12V ডিসি 24V	DC 12V ডিসি 24V
	ডিসি 24V
খরচ		1W এর থেকে কম বা সমান	1W এর থেকে কম বা সমান	1W এর থেকে কম বা সমান	1W এর থেকে কম বা সমান	1W এর থেকে কম বা সমান
গর্ত আকারের মাধ্যমে-		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
ইনপুট	কারেন্ট	এসি {{0}}(০.৫১০)এ	AC 0(850)A	AC 0(40200)A	এসি 0(৬০৬০০)এ	এসি {{0}}(০.১১)এ (লিকেজ স্রোতের সীমাবদ্ধতা)
আউটপুট	নামমাত্র মূল্য	DC4-20mA, বা 0-20mA, 0-5V, 0-10V ইত্যাদি
	লোড প্রতিরোধের	Current output Less than or equal to 500Ω,Voltage output Greater than or equal to 1kΩ
সঠিকতা শ্রেণী		0.5 শতাংশ
প্রতিক্রিয়া সময়		350ms এর থেকে কম বা সমান
তাপমাত্রা		অপারেশন:-10 থেকে প্লাস 55 ডিগ্রি স্টোরেজ:-25 থেকে প্লাস 70 ডিগ্রি
তাপমাত্রার গুণাঙ্ক		200ppm/ডিগ্রীর চেয়ে কম বা সমান
স্থাপন		(রেল)DIN35, স্ক্রু দিয়ে কিউবিকেল ঠিক করুন
মান		GB/T 13850

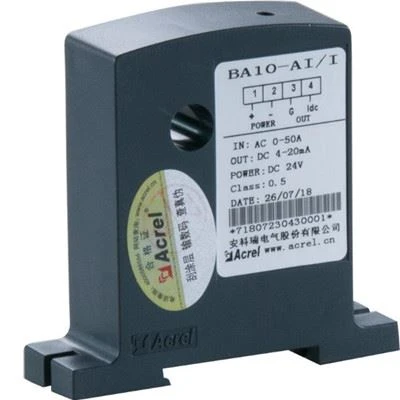

BA10-AI/I

●Application: Industrial automation

●Input: AC current measurement up to 50A

●Overload: 1.2 times of the rated value

●Output: DC 4-20mA

BA50L{{1}AI/I

●Input: 0-1A Leakage Current

●Output: DC 4-20mA

●Measurement of Leakage Current

●Overload: 1.2 times of Rated Value

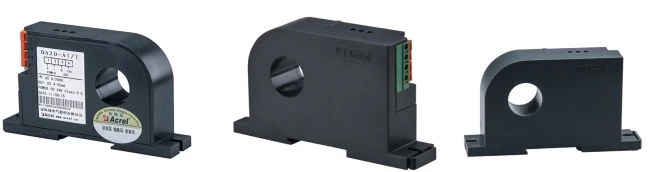

চেহারা

JQ77G~7H6BSBOF]A~G}W%8Y

●Higher accuracy

●Higher Level of Isolation

●Higher Safety Level

●Lower Consumption

মাত্রা

স্থাপন

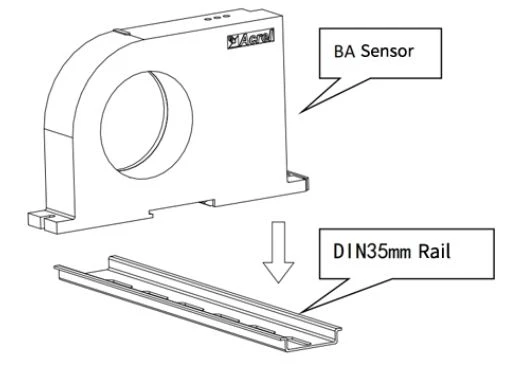

স্ট্যান্ডার্ড DIN35mm রেল ইনস্টল করার জন্য একটি উপযুক্ত জায়গা চয়ন করুন এবং রেলে BA সেন্সর ইনস্টল করুন;

ক্যাবিনেটের নীচের প্যানেলে, ইনস্টল করা সেন্সরের স্থির গর্তের অবস্থানের সাথে সম্পর্কিত দুটি থ্রেডেড গর্ত খোলার জন্য একটি উপযুক্ত জায়গা চয়ন করুন; সেন্সর স্থাপন করার পরে, পজিশনিং স্ক্রু ইনস্টল করুন
