তথ্য

চারিত্রিক

1) যোগাযোগ:RS485/Modbus-Rtu

2) মাল্টি সার্কিট:A প্লাস B independet 2 সার্কিট DC24V আউটপুট

3) U এবং I রেট করা হয়েছে:U:DC48V/240V/336V I:5V

ফাংশন

· A প্লাস B স্বাধীন দুটি ডিসি লাইন ভোল্টেজ, কারেন্ট, পাওয়ার, বৈদ্যুতিক শক্তি, 1 চ্যানেলের তাপমাত্রা এবং আর্দ্রতা পর্যবেক্ষণ

· 8 স্যুইচিং অবস্থা ইনপুট

· 4 সুইচিং অবস্থা আউটপুট

·3 RS485 যোগাযোগ

স্থাপন

DIN 35 মিমি

মাত্রা(L*W*H):

180*90*45

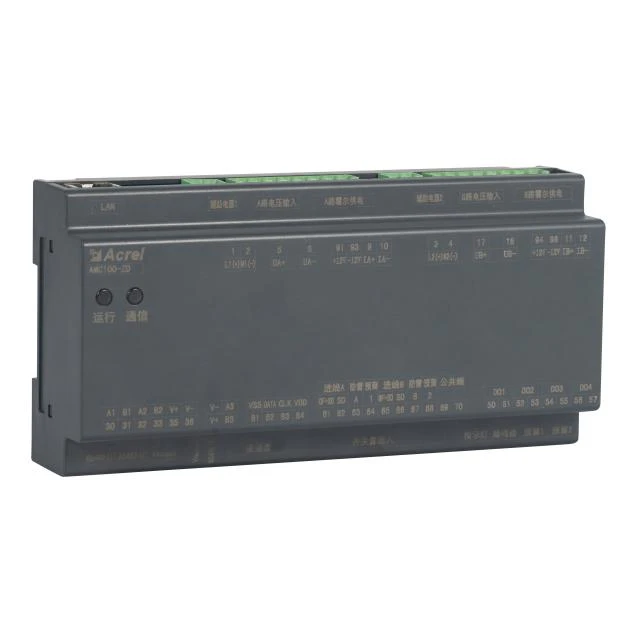

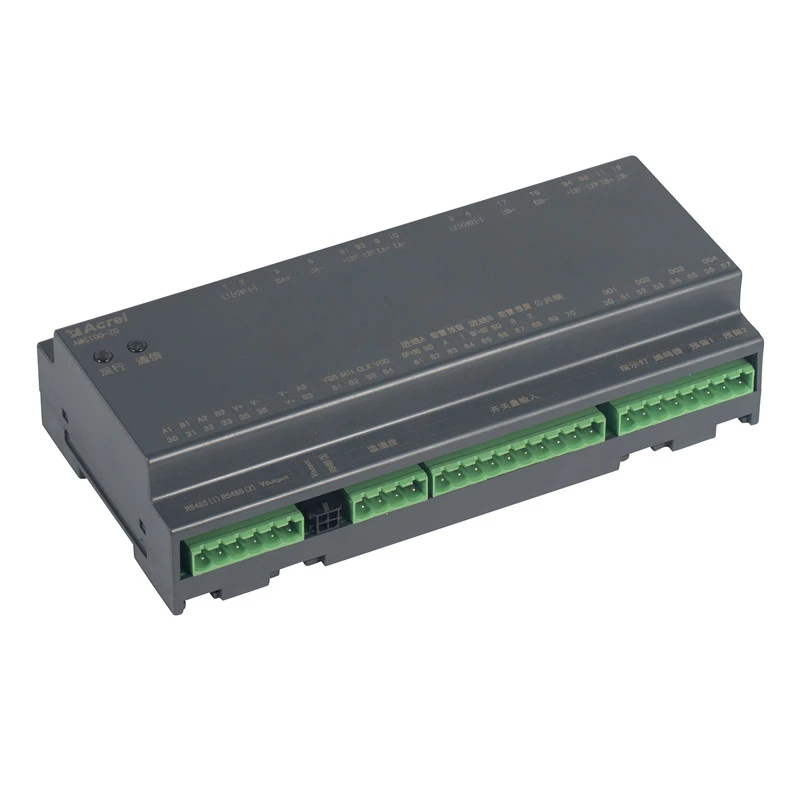

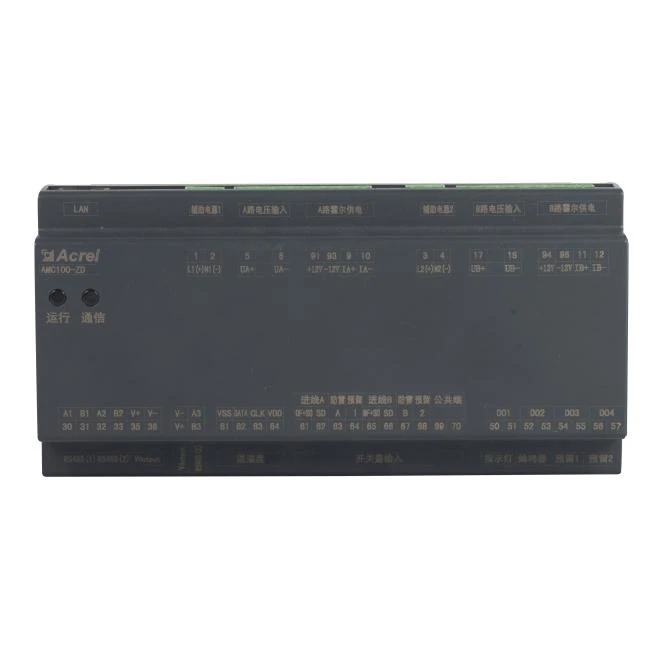

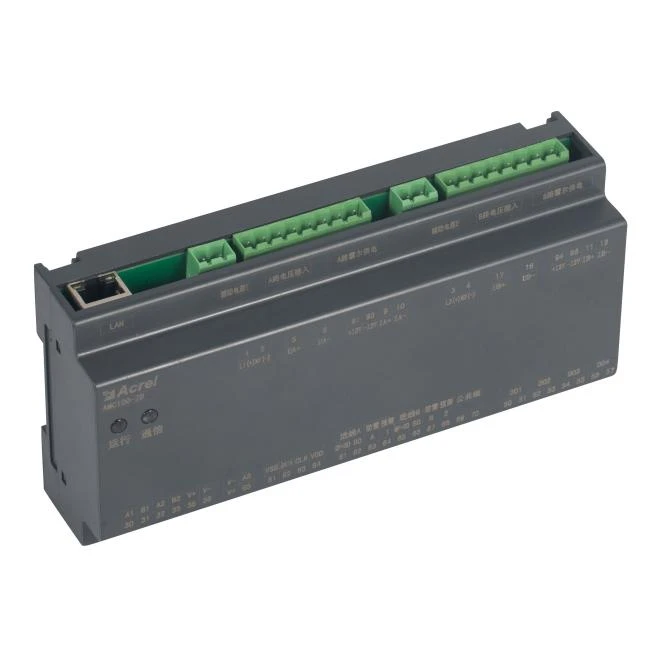

চেহারা

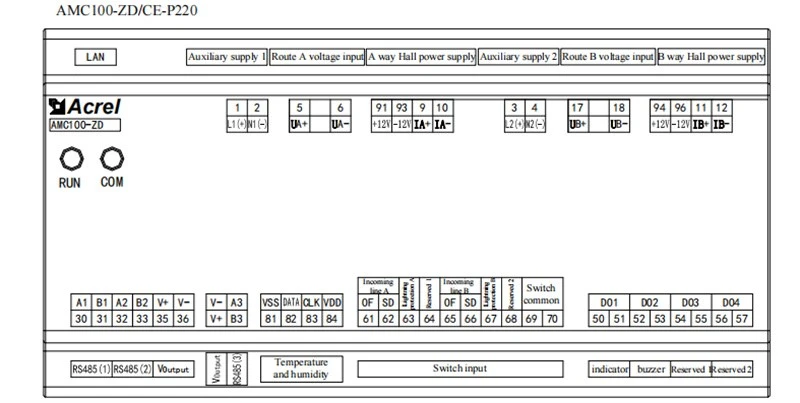

ওয়্যারিং

প্যারামিটার

বণ্টন ব্যবস্থা		ডিসি
বাস ভোল্টেজ	রেটেড ভোল্টেজ	48VDC, 240VDC, 336VDC
	দুরত্ব পরিমাপ করা	±20 শতাংশ
	ওভারলোড	তাত্ক্ষণিক ভোল্টেজ প্রতি সেকেন্ডে 2 বার
বর্তমান ইনকামিং সার্কিট	রেট	5V（হল সেন্সর, ±12V AMC দ্বারা চালিত100-ZD）
	ওভারলোড	সময়কাল 1.2 বার, তাত্ক্ষণিক 10 বার/সেকেন্ড
পরিবেশ	উচ্চতা	2500 মি এর কম বা সমান
	তাপমাত্রা	অপারেশন:-15 ডিগ্রি -55 ডিগ্রি স্টোরেজ:-25 ডিগ্রি -70 ডিগ্রি
	আর্দ্রতা	আপেক্ষিক আর্দ্রতা 93 শতাংশের কম বা সমান
স্থাপন		পদ্ধতি DIN35mm রেল বা নীচে প্লেট ইনস্টলেশন
অক্জিলিয়ারী পাওয়ার সাপ্লাই		AMC100-ZD: সংকেত শক্তি（15W এর কম বা সমান） AMC100-ZD-P24:DC 12-24V স্বাধীন পাওয়ার সাপ্লাই AMC100-ZD-P220: 1, যখন ধ্রুবক ভোল্টেজ DC240V, DC336V, AC220V দ্বারা চালিত হয়, DC240V, DC336V স্বাধীন সরবরাহ 2, যখন ধ্রুবক ভোল্টেজ DC48V হয়, DC48V স্বাধীন সরবরাহ দ্বারা চালিত হয়
অন্তরণ প্রতিরোধের		সমস্ত টার্মিনাল এবং শেলের পরিবাহী অংশগুলির মধ্যে নিরোধক প্রতিরোধ কমপক্ষে 100MΩ হতে হবে
আউটপুট পরিবর্তন করুন		4টি চ্যানেল 3A 250VAC/3A 30VDC
ইনপুট পরিবর্তন করুন		8টি শুকনো নোড
যোগাযোগ		1 চ্যানেল আইসোলেটেড RS485/Modbus-RTU ব্যাকগ্রাউন্ড সিস্টেমে স্পর্শ পর্দায় 1RS485/Modbus-RTU ডাউনস্ট্রিম মডিউলের সাথে 1RS485/Modbus-RTU সংযোগ 1-চ্যানেল ইথারনেট যোগাযোগ ফাংশন ঐচ্ছিক৷
স্থাপন		DIN35mm রেল বা নীচে প্লেট ইনস্টলেশন

উদ্ধৃতি

আকৃতি	টাইপ	ফাংশন	এফওবি শ্যাং হাই (আমেরিকান ডলার)
	AMC100-ZA	A প্লাস বি ডুয়াল থ্রি-ফেজ এসি ইনকামিং সার্কিটের সম্পূর্ণ পাওয়ার প্যারামিটার নিরীক্ষণ, 8টি সুইচিং স্ট্যাটাস ইনপুট, 4টি সুইচিং স্ট্যাটাস আউটপুট, 2টি ফুটো পর্যবেক্ষণ, 1 তাপমাত্রা এবং আর্দ্রতা সনাক্তকরণ, 3টি RS485 যোগাযোগ	148
	এএমসি-এফএ 30	A প্লাস B ডুয়াল এসি আউটলেট এবং 1 RS485 যোগাযোগের মোট 30টি শাখার সম্পূর্ণ পাওয়ার পরামিতিগুলি পর্যবেক্ষণ করুন	133
	এএমসি-এফএ48	A প্লাস B ডুয়াল এসি আউটলেটের মোট 48টি শাখা এবং 1 RS485 যোগাযোগের সম্পূর্ণ পাওয়ার পরামিতি পর্যবেক্ষণ করুন	177
	এএমসি-এফএকে৩০	A প্লাস বি ডুয়াল এসি আউটলেট এবং 1 RS485 যোগাযোগের মোট 30টি শাখার সম্পূর্ণ পাওয়ার প্যারামিটার এবং সুইচের অবস্থা পর্যবেক্ষণ করুন	177
	এএমসি-এফএকে48	A প্লাস বি ডুয়াল এসি আউটলেটের মোট 48টি শাখা এবং 1 RS485 যোগাযোগের সম্পূর্ণ পাওয়ার প্যারামিটার এবং সুইচের অবস্থা পর্যবেক্ষণ করুন	237
	AMC100-ZD	2টি স্বাধীন ইনকামিং লাইন এ প্লাস বি, 8টি সুইচিং ইনপুট, 4টি সুইচিং আউটপুট, 1টি তাপমাত্রা এবং আর্দ্রতা সনাক্তকরণ এবং 3টি RS485 যোগাযোগের ভোল্টেজ, কারেন্ট, পাওয়ার এবং বৈদ্যুতিক শক্তি নিরীক্ষণ করে	148
	AMC100-FD30	মোট 30টি শাখায় A প্লাস B ডুয়াল ডিসি আউটগোয়িং লাইনের সম্পূর্ণ পাওয়ার প্যারামিটার এবং 1 RS485 কমিউনিকেশন পর্যবেক্ষণ করুন	133
	এএমসি-এফডি৪৮	মোট 48টি শাখায় A প্লাস B ডুয়াল ডিসি আউটগোয়িং লাইনের সম্পূর্ণ পাওয়ার প্যারামিটার এবং 1টি RS485 যোগাযোগ নিরীক্ষণ করুন	177
	AMC100-FDK30	A প্লাস বি ডুয়াল ডিসি আউটলেট 30টি শাখা এবং 1 RS485 যোগাযোগের সম্পূর্ণ পাওয়ার প্যারামিটার এবং সুইচিং অবস্থা (সক্রিয়) পর্যবেক্ষণ করুন	177
	AMC100-FDK48	A প্লাস বি ডুয়াল ডিসি আউটলেট 48 শাখা এবং 1 RS485 যোগাযোগের সম্পূর্ণ পাওয়ার প্যারামিটার এবং সুইচিং অবস্থা (সক্রিয়) পর্যবেক্ষণ করুন	237
