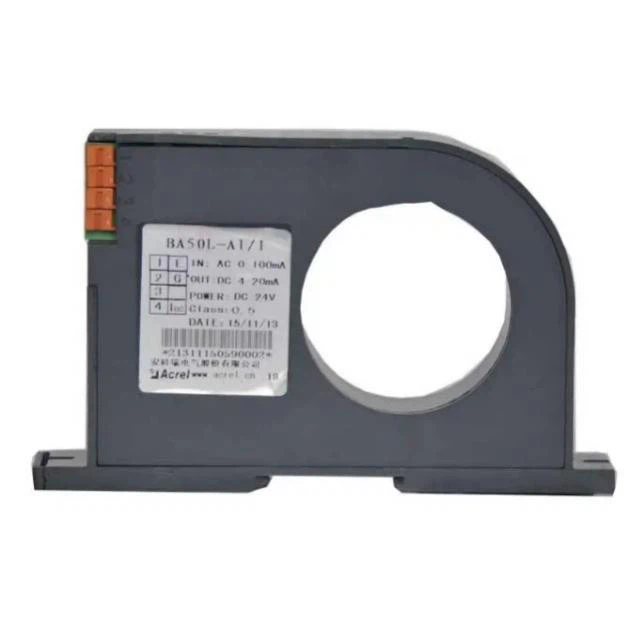

এসি লিকেজ কারেন্ট ট্রান্সডুসার

BA50L হল একটি রূপান্তরকারী অবশিষ্ট বর্তমান ট্রান্সফরমার যা প্রধানত বৈদ্যুতিক সিস্টেমের লিকেজ কারেন্ট সনাক্ত করে। এটি যে কোনো সময় বৈদ্যুতিক সার্কিট এবং সরঞ্জামের অবস্থা বুঝতে পারে যাতে ফুটো থেকে সৃষ্ট আগুন এবং অন্যান্য দুর্ঘটনা প্রতিরোধ করা যায়।

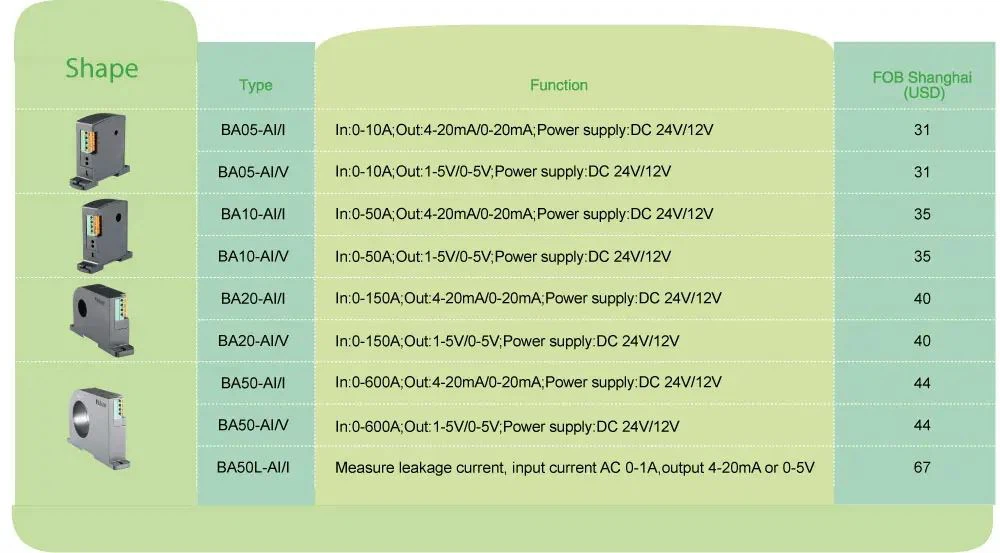

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
সহায়ক শক্তি	DC 12V ডিসি 24V	DC 12V ডিসি 24V	DC 12V ডিসি 24V	DC 12V ডিসি 24V	DC 12V ডিসি 24V	DC 12V ডিসি 24V
খরচ		1W এর থেকে কম বা সমান	1W এর থেকে কম বা সমান	1W এর থেকে কম বা সমান	1W এর থেকে কম বা সমান	1W এর থেকে কম বা সমান
গর্ত আকারের মাধ্যমে-		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
ইনপুট	কারেন্ট	এসি {{0}}(০.৫১০)এ	AC 0(850)A	AC 0(40200)A	এসি 0(৬০৬০০)এ	এসি {{0}}(০.১১)এ (লিকেজ স্রোতের সীমাবদ্ধতা)
আউটপুট	নামমাত্র মূল্য	DC4-20mA, বা 0-20mA, 0-5V, 0-10V ইত্যাদি
	লোড প্রতিরোধের	Current output Less than or equal to 500Ω,Voltage output Greater than or equal to 1kΩ
সঠিকতা শ্রেণী		0.5 শতাংশ
প্রতিক্রিয়া সময়		350ms এর থেকে কম বা সমান
তাপমাত্রা		অপারেশন:-10 থেকে প্লাস 55 ডিগ্রি স্টোরেজ:-25 থেকে প্লাস 70 ডিগ্রি
তাপমাত্রার গুণাঙ্ক		200ppm/ডিগ্রীর চেয়ে কম বা সমান
স্থাপন		(রেল)DIN35, স্ক্রু দিয়ে কিউবিকেল ঠিক করুন
মান		GB/T 13850

	BA10-AI/I ●Application: Industrial automation ●Input: AC current measurement up to 50A ●Overload: 1.2 times of the rated value ●Output: DC 4-20mA
BA20-AI/V ●Application: Industrial automation ●Input: AC current measurement up to 200A ●Overload: 1.2 times of the rated value ●Output: DC 0-5V

BA সিরিজের পণ্যগুলি ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি প্রয়োগ করে পাওয়ার গ্রিডে AC কারেন্টকে বাস্তব-সময়ে পরিমাপ করে এবং এটিকে বিচ্ছিন্ন করতে এবং একটি আদর্শ DC সিগন্যাল আউটপুটে রূপান্তর করতে ধ্রুবক বর্তমান এবং রৈখিক ক্ষতিপূরণ প্রযুক্তি ব্যবহার করে।

স্ট্যান্ডার্ড DIN35mm রেল ইনস্টল করার জন্য একটি উপযুক্ত জায়গা চয়ন করুন এবং রেলে BA সেন্সর ইনস্টল করুন;

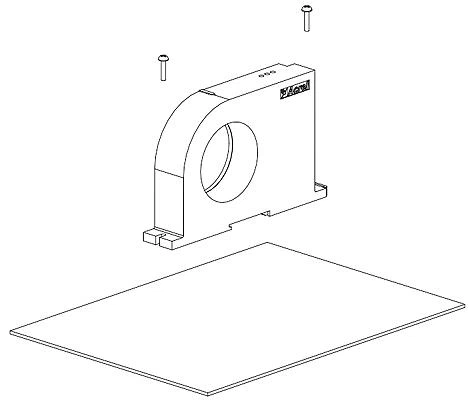

ক্যাবিনেটের নীচের প্যানেলে, ইনস্টল করা সেন্সরের স্থির গর্তের অবস্থানের সাথে সম্পর্কিত দুটি থ্রেডেড গর্ত খোলার জন্য একটি উপযুক্ত জায়গা চয়ন করুন; সেন্সর স্থাপন করার পরে, পজিশনিং স্ক্রু ইনস্টল করুন

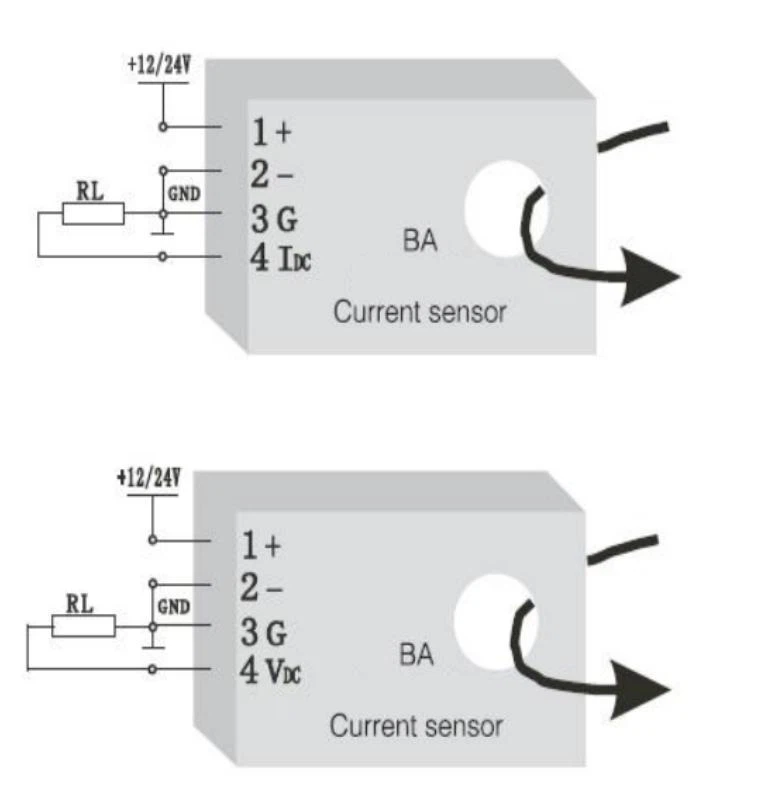

1 —— plus Positive power supply (not reversed)

2 —— - Power EARTH

3 —— G（Current output negative, which can be shared with the power supply）

4 —— IDC(Current output positive),VDC(Voltage output positive)
