ওভারভিউ

The BA series intelligent current sensor uses the principle of electromagnetic induction to measure the AC current in the power grid in real-time and uses constant current and linear compensation technology to isolate and transform it into a standard DC signal output, or through the RS485 interface (Modbus-RTU protocol) to transmit the measurement data. DC24V or 12V safety voltage power supply can be widely used in the field of industrial automation. BA50L(Ⅱ)-AI is an AC residual current transformer, which mainly detects the leakage current of the electrical system, can grasp the status of electrical circuits and equipment at any time, and prevent fires and other accidents caused by leakage.

প্যারামিটার

টেকনিক্যাল প্যারামিটার			সূচক
সঠিকতা শ্রেণী			ক্লাস 0.5
ইনপুট	নামমাত্র মূল্য	BA20(Ⅱ)-AI	বর্তমান এসি {{0}}.5A, 50A, 200A, ইত্যাদি। AC 0-(0.5-200)A
		BA50(Ⅱ)-AI	বর্তমান AC 60A, 300A, 600A, ইত্যাদি। AC 0-(60-600)A
		BA50L(Ⅱ)-AI	বর্তমান এসি {{0}}.1A, 1A, ইত্যাদি। AC 0-(0.1-1)A
	ওভারলোড	ক্রমাগত 1.2 বার, তাত্ক্ষণিক কারেন্ট 10 বার/1S
	শোষিত শক্তি	1VA এর থেকে কম বা সমান
	ফ্রিকোয়েন্সি প্রতিক্রিয়া	25Hz-800Hz, বিশেষ করে শিল্প ফ্রিকোয়েন্সির জন্য উপযুক্ত
আউটপুট	নামমাত্র মূল্য	DC4-20mA, or 0-20mA, 0-5V, 0-10V① etc.
	লোড প্রতিরোধের	When DC12V power supply, current output Class 0.5is Less than or equal to 250Ω When DC24V power supply, current output is Less than or equal to 500Ω, When voltage output is Greater than or equal to 1KΩ
	যোগাযোগ	RS485 interface/Modbus-RTU②
প্রতিক্রিয়া সময়		400ms এর কম বা সমান
পাওয়ার সাপ্লাই	ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	12V বা 24V
	শক্তি খরচ	1W এর থেকে কম বা সমান
অন্তরণ প্রতিরোধের		＞100MΩ
কম্প্রেসিভ শক্তি		ইনপুট/আউটপুট এবং পাওয়ার সাপ্লাই 2 এর মধ্যে।{1}}KV/1min,50Hz
তাপমাত্রার গুণাঙ্ক		-10 ডিগ্রী - প্লাস 55 ডিগ্রী , 400ppm/ ডিগ্রীর চেয়ে কম বা সমান
পরিবেশ	তাপমাত্রা	কাজ: -10 ডিগ্রি - প্লাস 55 ডিগ্রি স্টোরেজ: -25 ডিগ্রি - প্লাস 70 ডিগ্রি
	আর্দ্রতা	93 শতাংশ RH এর কম বা সমান, কোন ঘনীভবন নেই, ক্ষয়কারী গ্যাসের স্থান নেই
	উচ্চতা	2000m এর কম বা সমান
ইনস্টলেশন পদ্ধতি		TS35 রেল, বা মন্ত্রিসভা ঠিক করতে স্ক্রু ব্যবহার করুন

Note: ①0-10V output is only suitable for DC24V power supply;

②The communication function is optional.

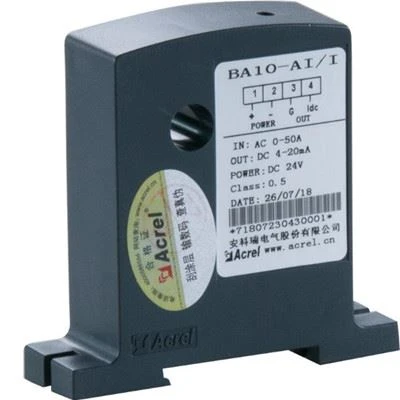

BA10-AI/I

●Application: Industrial automation

●Input: AC current measurement up to 50A

●Overload: 1.2 times of the rated value

●Output: DC 4-20mA

BA20-AI/V

●Application: Industrial automation

●Input: AC current measurement up to 200A

●Overload: 1.2 times of the rated value

●Output: DC 0-5V

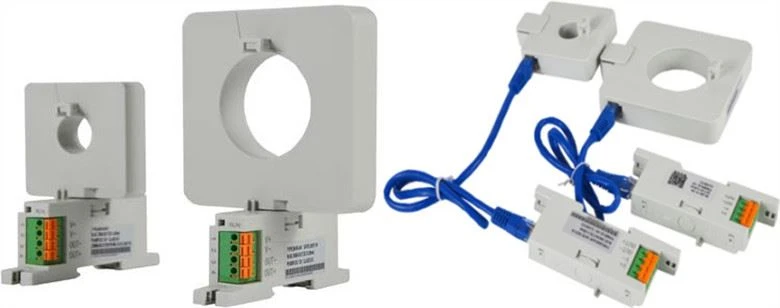

চেহারা

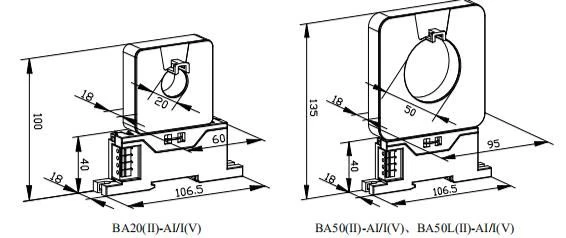

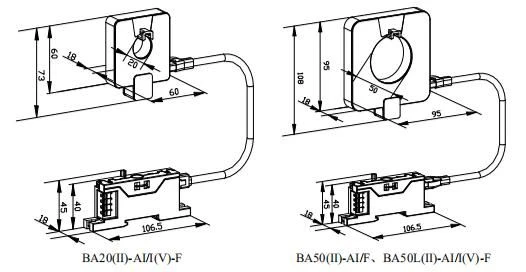

মাত্রা

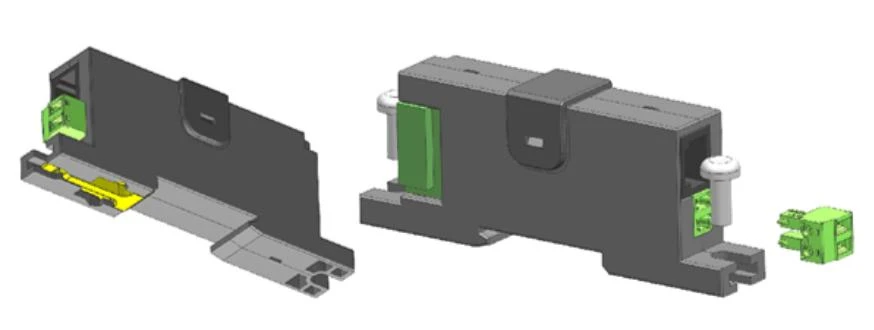

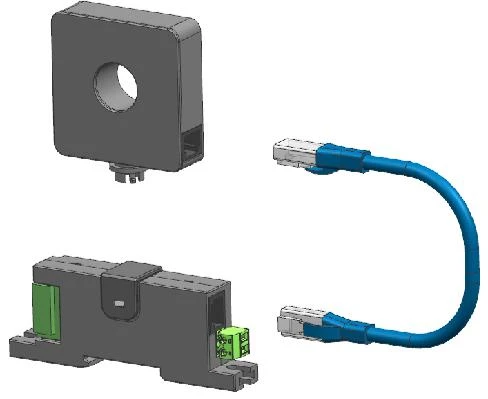

ইন্টিগ্রেটেড ইনস্টলেশন

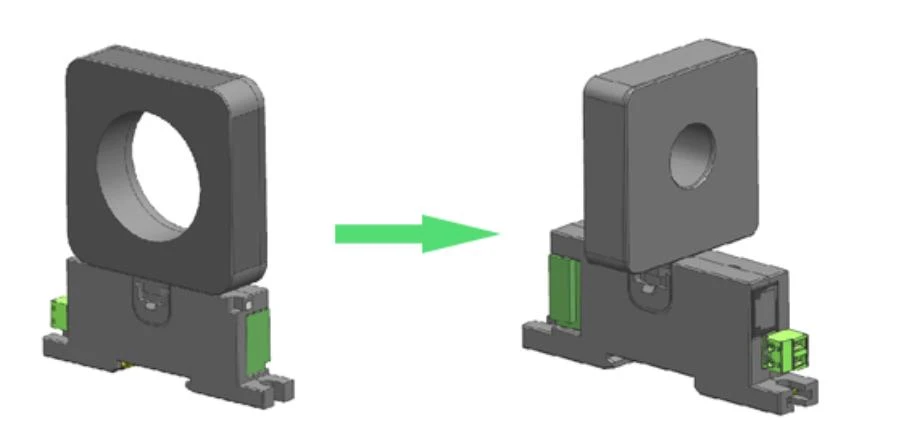

ইন্টিগ্রেটেড ইনস্টলেশন, ছিদ্রযুক্ত অংশে একটি ঘূর্ণায়মান কাঠামো ব্যবহার করা যেতে পারে।

There are Φ20, Φ50 of hole sizes for your selection.

ইন্টিগ্রেটেড ইনস্টলেশনের সময় বর্তমান এবং সেট প্যারামিটারগুলি প্রদর্শন করার জন্য প্রধান অংশটি ডিসপ্লে স্ক্রিনের সাথে সংযুক্ত করা যেতে পারে (যতদূর সম্ভব বিদ্যমান ডিসপ্লে স্ক্রিন ব্যবহার করুন)
