ওভারভিউ

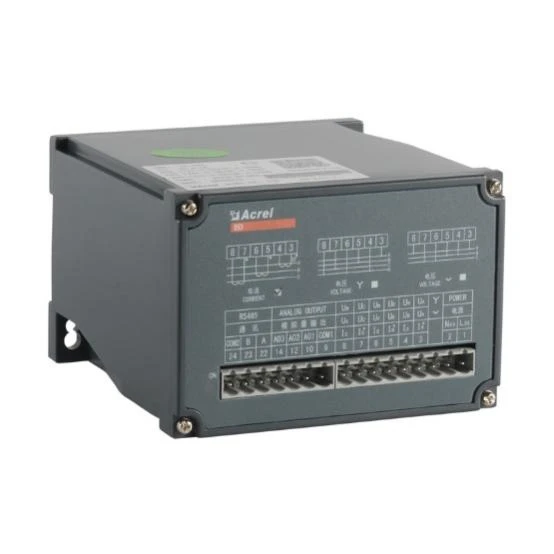

Acrel BD সিরিজের বৈদ্যুতিক ট্রান্সমিটার একটি ডিভাইস যা বৈদ্যুতিক পরামিতি বিচ্ছিন্ন এবং প্রেরণ করতে পারে, এই BD-3P সিরিজের পাওয়ার ফ্রিকোয়েন্সি ট্রান্সডিউসার সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি পরিমাপ করতে পারে; রেট করা মান ওভারলোডের 1.2 গুণ; DC 0-5V/0-10V/0-20mA/4-20mA এনালগ আউটপুট হিসাবে বেছে নেওয়া যেতে পারে।

ফাংশন

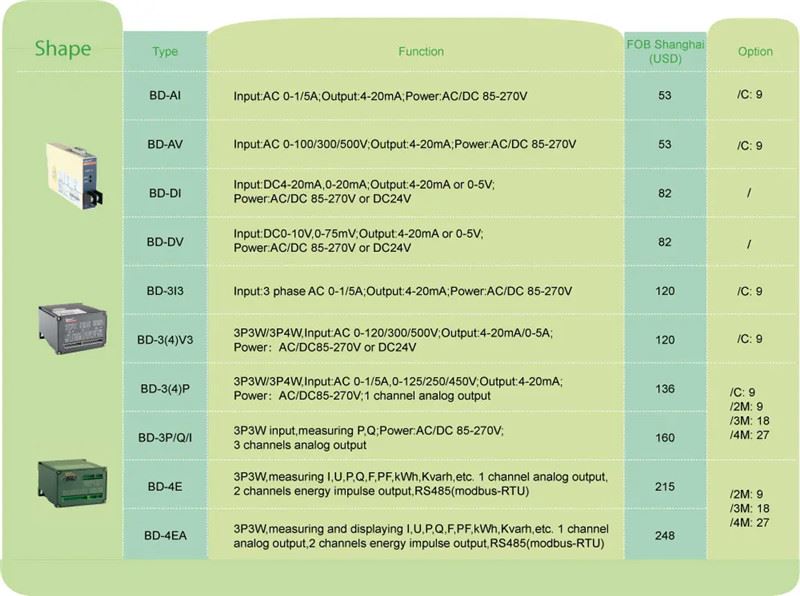

		বিডি-এআই BD-AV	বিডি-এফ	বিডি-পিএফ	বিডি-০১আই BD-3(4)V3	বিডি-৩(৪)পি BD-3(4)Q	BD-3(4)E

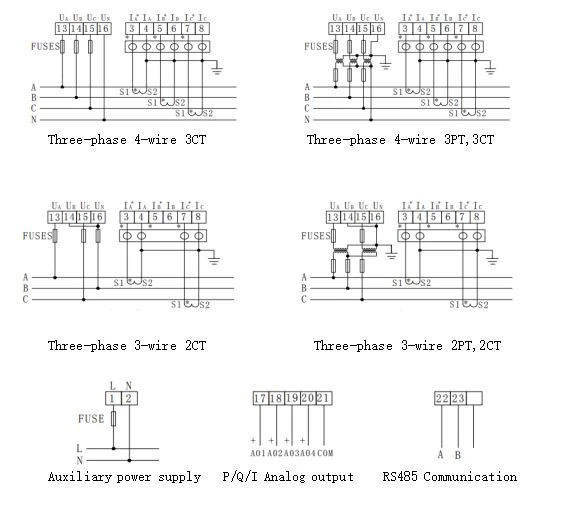

ফেজওয়্যারিং	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
ইনপুট	ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	সরাসরি L-L	480V এসি পর্যন্ত
		সরাসরি L-N	276V এসি পর্যন্ত
		বাহ্যিক পিটি সহ	○	○	○	○	○
	কারেন্ট	সরাসরি	5A পর্যন্ত এসি
	কারেন্ট	বাহ্যিক সিটি সহ	○	○	○	○	○
আউটপুট	স্বাভাবিক মান	DC: 4-20mA, 0-20mA, 0-5V, 0-10V, ইত্যাদি
	লোড প্রতিরোধের	Current output Less than or equal to 600Ω Voltage output Greater than or equal to 1000Ω
	রিপল কন্টেন্ট	<0.5% peak="">
পরিমাপ	ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	□	—	—	□
	কারেন্ট		—	—	□	□	□
	সক্রিয়/প্রতিক্রিয়াশীল শক্তি	—	—	—	—	□	□
	আপাত শক্তি	—	—		—	□	□
	পাওয়ার ফ্যাক্টর	—	—	R	—	□
	ফ্রিকোয়েন্সি					□	□
এনার্জি মিটারিং	±KWh	—	—	—	—	—	○
সঠিকতা শ্রেণী	0.5 শতাংশ
যোগাযোগ	ইন্টারফেস: RS485 প্রোটোকল: মডবাস-আরটিইউ			—
এনালগ আউটপুট	DC 0-5V,0-10V,0-20mA,4-20mA
পালস আউটপুট

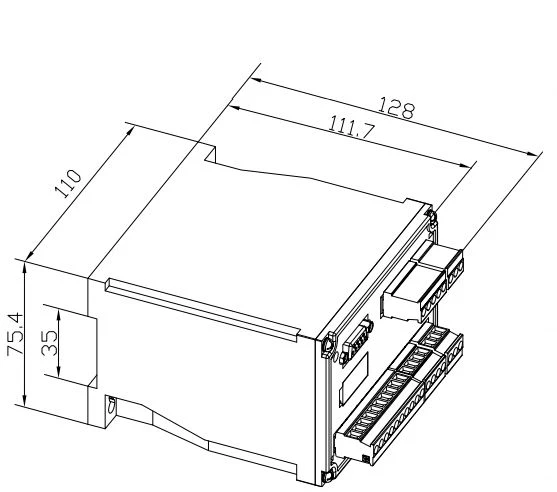

মাত্রা(মিমি)	হাউজিং (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
সহায়ক শক্তি		85-265V AC/DC, DC24V, DC48V
তাপমাত্রা	অপারেশন	-10 থেকে 55 ডিগ্রি
তাপমাত্রা	স্টোরেজ	-25 থেকে 70 ডিগ্রি
আর্দ্রতা		95 শতাংশ পর্যন্ত, কোন ঘনীভবন নেই
স্থাপন		(রেল) DIN35 স্ক্রু দিয়ে কিউবিকেলে ফিক্স করুন
মান		GB/T 13850
