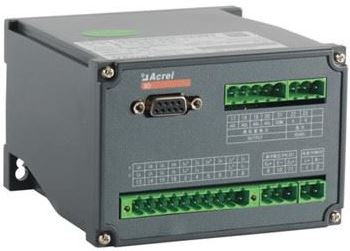

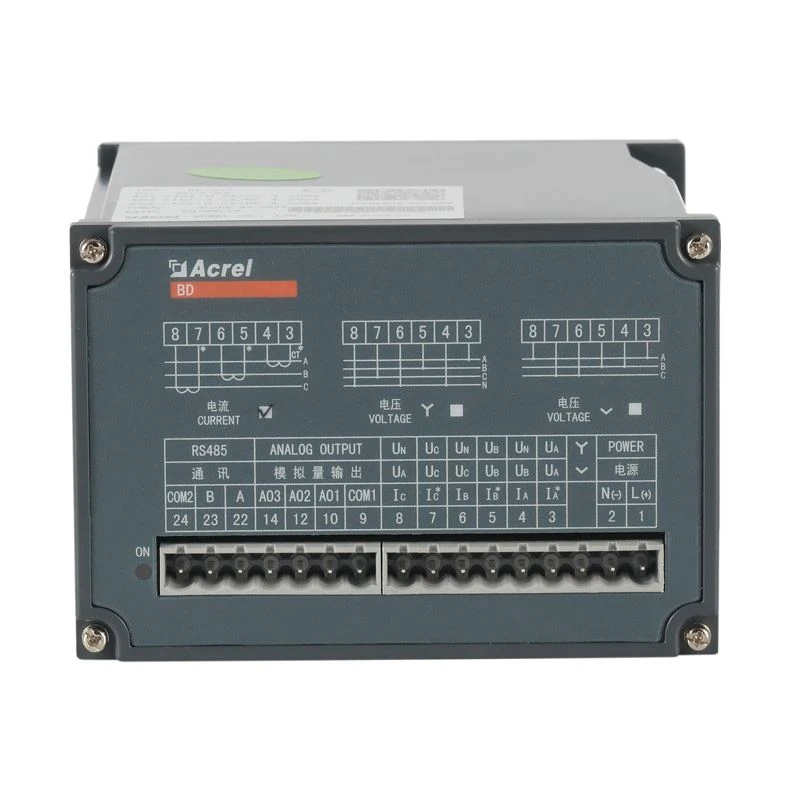

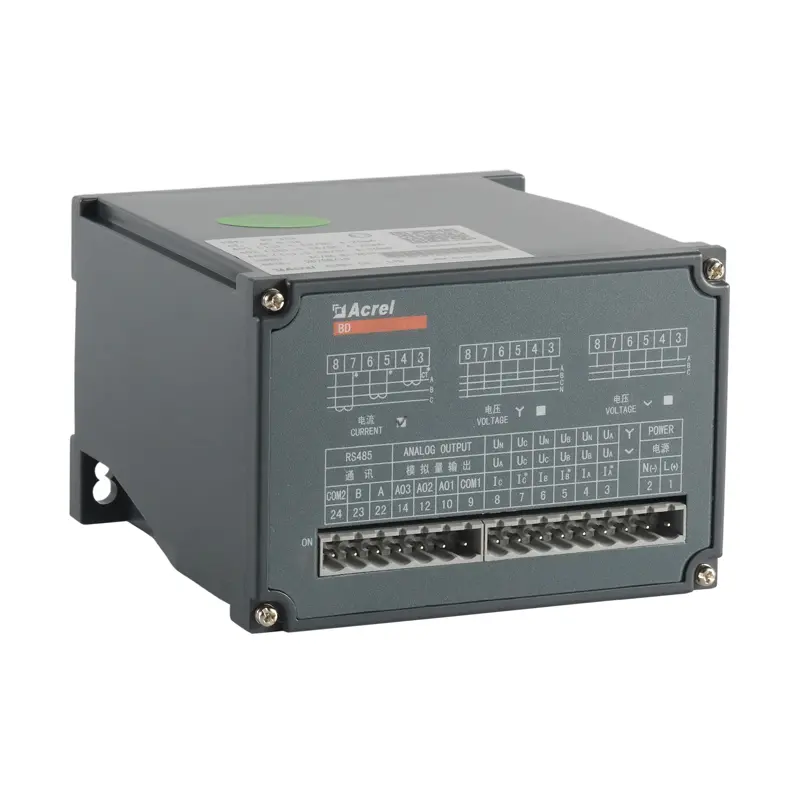

থ্রি ফেজ কারেন্ট ট্রান্সডুসার

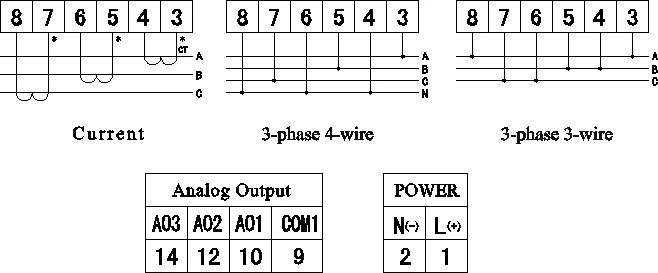

ফেজওয়্যারিং

1P2W

√

○

○

○

○

○

3P3W

—

—

○

○

○

○

3P4W

—

—

○

○

○

○

ইনপুট

ভোল্টেজ, বৈদ্যুতিক একক বিশেষ

সরাসরি L-L

480V এসি পর্যন্ত

সরাসরি L-N

276V এসি পর্যন্ত

বাহ্যিক পিটি সহ

○

○

○

○

কারেন্ট

সরাসরি

5A পর্যন্ত এসি

বাহ্যিক সিটি সহ

○

○

○

○

○

আউটপুট

স্বাভাবিক মান

DC: 4-20mA, 0-20mA, 0-5V, 0-10V, ইত্যাদি

লোড প্রতিরোধের

Current output Less than or equal to 600Ω

Voltage output Greater than or equal to 1000Ω

রিপল কন্টেন্ট

<0.5% peak="">

পরিমাপ

ভোল্টেজ, বৈদ্যুতিক একক বিশেষ

□

—

—

□

কারেন্ট

—

—

□

□

সক্রিয়/প্রতিক্রিয়াশীল শক্তি

—

—

—

—

□

আপাত শক্তি

—

—

—

□

পাওয়ার ফ্যাক্টর

—

—

R

—

□

ফ্রিকোয়েন্সি

□

এনার্জি মিটারিং

±KWh

—

—

—

—

—

○

সঠিকতা শ্রেণী

0.5 শতাংশ

যোগাযোগ

ইন্টারফেস: RS485

প্রোটোকল: মডবাস-আরটিইউ

—

এনালগ আউটপুট

DC 0-5V,0-10V,0-20mA,4-20mA

পালস আউটপুট

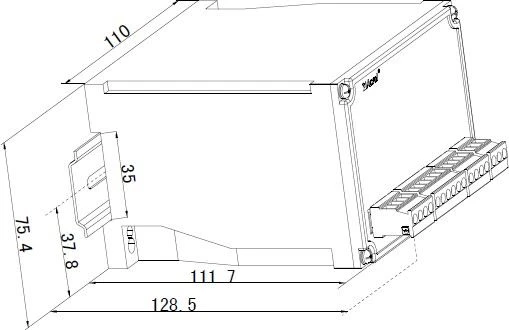

মাত্রা(মিমি)

আবাসন (WxHxD)

138X76X24

119X75X55

119X75X55

112X110X75

112X110X75

112X10X75

সহায়ক শক্তি

85-265V AC/DC, DC24V, DC48V

তাপমাত্রা

অপারেশন

-10 থেকে 55 ডিগ্রি

স্টোরেজ

-25 থেকে 70 ডিগ্রি

আর্দ্রতা

95 শতাংশ পর্যন্ত, কোন ঘনীভবন নেই

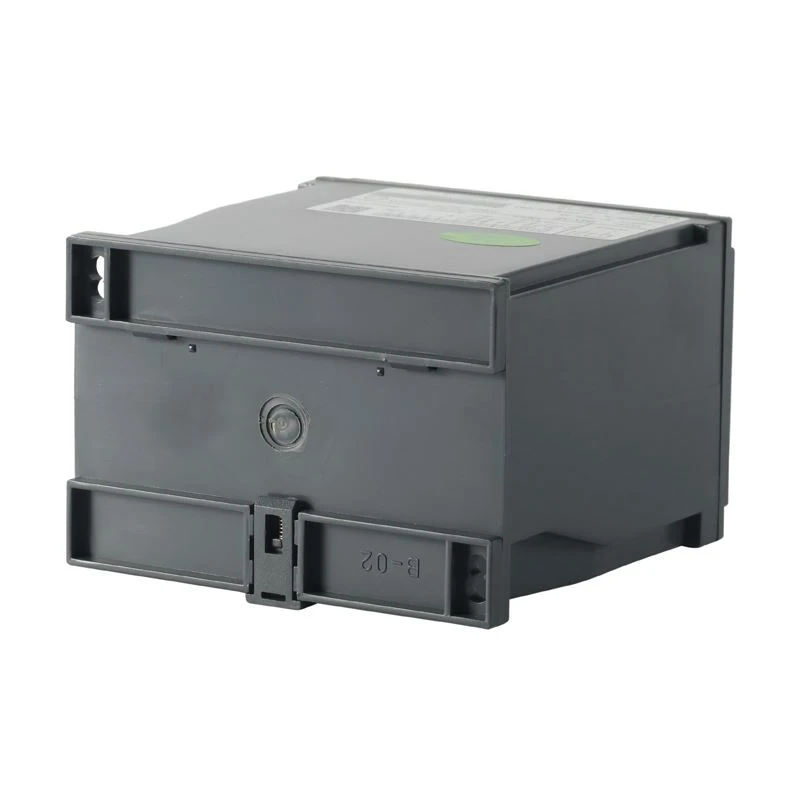

স্থাপন

(রেল) DIN35 স্ক্রু দিয়ে কিউবিকেলে ফিক্স করুন

মান

GB/T 13850
