ওভারভিউ
BD-4E থ্রি-ফেজ 4-তার মাল্টি-ইলেকট্রিকাল প্যারামিটার ডিজিটাল ট্রান্সমিটারগুলি বৈদ্যুতিক পাওয়ার সিস্টেমের kWh মান একটি উচ্চ রৈখিক পালসে প্রেরণ করে। এটির একটি RS485 যোগাযোগ ইন্টারফেস রয়েছে, Modbus প্রোটোকল গ্রহণ করে এবং থ্রি-ফেজ কারেন্ট, ভোল্টেজ, সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি, ফ্রিকোয়েন্সি, পাওয়ার ফ্যাক্টর, সক্রিয় শক্তি প্রতিক্রিয়াশীল শক্তি এবং আরও অনেক কিছু রপ্তানি করে। 14 চ্যানেল অ্যানালগ ঐচ্ছিক, দুই-চ্যানেল বৈদ্যুতিক শক্তি পালস আউটপুট।
ফাংশন
বিডি-এআই BD-AV | বিডি-এফ | বিডি-পিএফ | বিডি-০১আই BD-3(4)V3 | বিডি-৩(৪)পি BD-3(4)Q | BD-3(4)E | ||
ফেজওয়্যারিং | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
ইনপুট | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | সরাসরি L-L | 480V এসি পর্যন্ত | ||||
সরাসরি L-N | 276V এসি পর্যন্ত | ||||||
বাহ্যিক পিটি সহ | ○ | ○ | ○ | ○ | ○ | ||
কারেন্ট | সরাসরি | 5A পর্যন্ত এসি | |||||
বাহ্যিক সিটি সহ | ○ | ○ | ○ | ○ | ○ | ||
আউটপুট | স্বাভাবিক মান | DC: 4-20mA, 0-20mA, 0-5V, 0-10V, ইত্যাদি | |||||
লোড প্রতিরোধের | Current output Less than or equal to 600Ω Voltage output Greater than or equal to 1000Ω | ||||||
রিপল কন্টেন্ট | <0.5% peak=""> | ||||||
পরিমাপ | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | □ | — | — | □ | ||
কারেন্ট |
| — | — | □ | □ | □ | |
সক্রিয়/প্রতিক্রিয়াশীল শক্তি | — | — | — | — | □ | □ | |
আপাত শক্তি | — | — |
| — | □ | □ | |
পাওয়ার ফ্যাক্টর | — | — | R | — | □ | ||
ফ্রিকোয়েন্সি |
| □ | □ | ||||
এনার্জি মিটারিং | ±KWh | — | — | — | — | — | ○ |
সঠিকতা শ্রেণী | 0.5 শতাংশ | ||||||
যোগাযোগ | ইন্টারফেস: RS485 প্রোটোকল: মডবাস-আরটিইউ |
|
| — |
|
|
|
এনালগ আউটপুট | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
পালস আউটপুট | |||||||
মাত্রা(মিমি) | আবাসন (WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
সহায়ক শক্তি | 85-265V AC/DC, DC24V, DC48V | ||||||
তাপমাত্রা | অপারেশন | -10 থেকে 55 ডিগ্রি | |||||
স্টোরেজ | -25 থেকে 70 ডিগ্রি | ||||||
আর্দ্রতা | 95 শতাংশ পর্যন্ত, কোন ঘনীভবন নেই | ||||||
স্থাপন | (রেল) DIN35 স্ক্রু দিয়ে কিউবিকেলে ফিক্স করুন | ||||||
মান | GB/T 13850 | ||||||
'○': Yes '—' No '
' Optional
 | BD-3I3 সিরিজের তিন-ফেজ বর্তমান ট্রান্সডুসার ● Application: Industrial automation ● Input: AC current measurement up to 200A ● Overload: 1.2 times of the rated value ● Analog Output DC 0-5V/0-10V/0-20mA/4-20mA |
বিডি-এআই সিরিজ একক ফেজ বর্তমান ট্রান্সডুসার ● Application: Industrial automation ● Input: AC current ● Overload: 1.2 times of the rated value ● Analog Output DC 0-5V/0-10V/0-20mA/4-20mA |  |

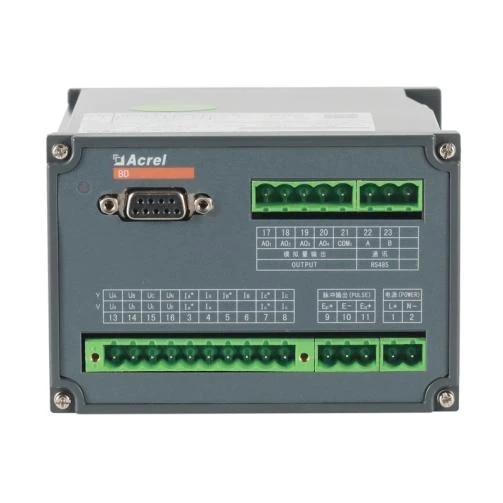

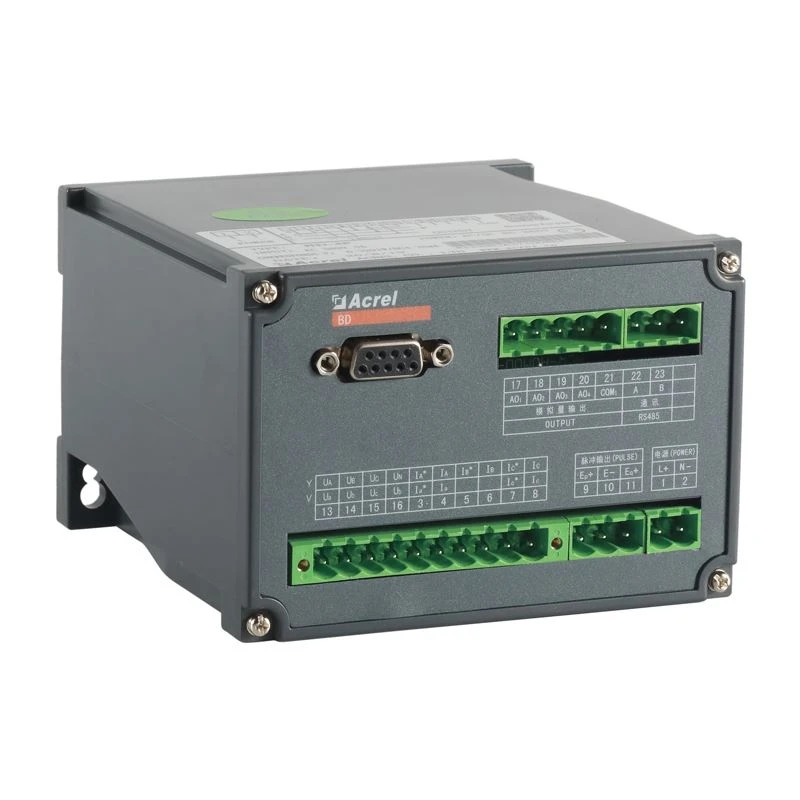

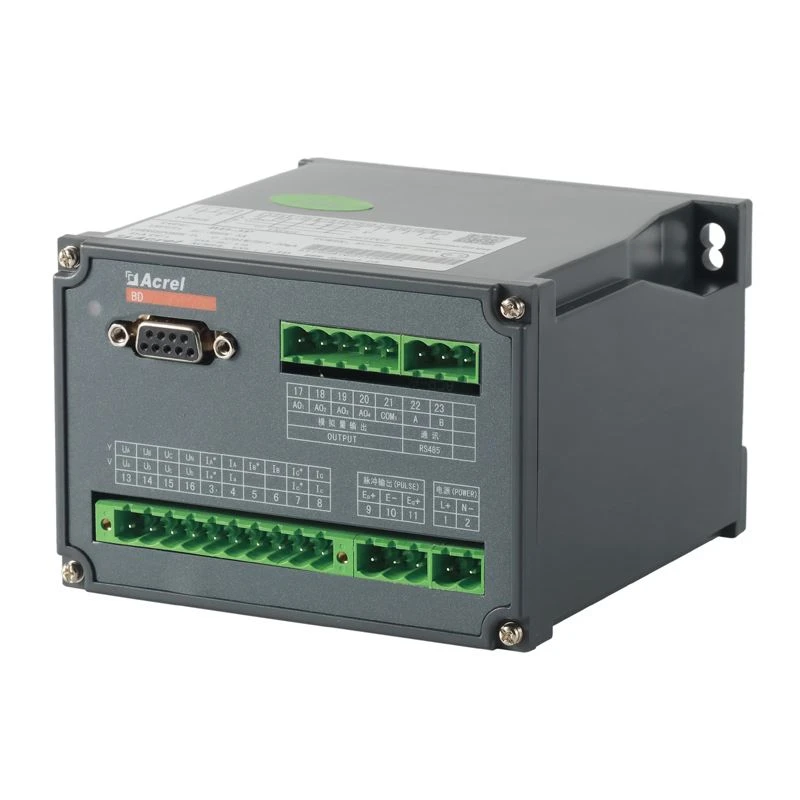

চেহারা
মাত্রা
(LWH: 12811075.4)
স্থাপন
ই. জি. ইনপুট সংকেত হল AC 100V 5A, 4-চ্যানেল ট্রান্সমিটিং আউটপুট সম্পর্কিত সম্পর্ক
| আউটপুট প্রেরণ | পরিমাপ বস্তু | অনুরূপ সম্পর্ক |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | আমি একটি | 4-20mA 对应 0-5A |
AO4 | পিএফ | 4-20mA 对应 0-1 |
উদ্ধৃতি
